基于s7-200控制的空气净化系统的研究
摘要：当今，人类正面对继“煤炭燃烧污染”、“光化学烟雾污染”之后的第三次环境污染，这种污染是以室内空气污染为主要的。而室内空气污染已成为危害人类健康主要的环境元素。近几年由于社会进步人们的生活水平越来越高，人们对环境的保护卫生健康意识越来越强，对空气质量的越发关注，尤其对室内的空气污染问题答到前所未有的关注程度。室内空气环境问题是一个新的领域，虽然国家对家装材料的严格把控，但是难免不产生有毒有害的气体，尤其在新装修的房间中，甲醛超标是最大的隐患。长期处在高污染的室内环境中会导致各种病状，甚至引发白血病。居室装饰使用有毒有害的材质会加剧室内污染的程度。室内环境污染与我们的身心健康有很大的关系，必须要加强对室内空气污染的认识才能创造一个好的室内环境空气。
关键词：室内空气污染;空气质量;健康
Abstract ：Nowadays, human beings are facing the third environmental pollution following "coal combustion pollution" and "photochemical smog pollution". This pollution is mainly based on indoor air pollution. Indoor air pollution has become a major environmental element that endangers human health. In recent years, the living standard of the people is getting higher and higher because of the social progress. People are becoming more and more aware of the environmental protection and health. More attention has been paid to the quality of the air, especially the air pollution in the room. The indoor air environment problem is a new field. Although the country is strictly controlled by the domestic materials, it is unavoidable that toxic and harmful gases are not produced. Especially in the newly decorated rooms, the excessive formaldehyde is the biggest hidden danger. Long term in a highly polluted indoor environment can lead to various symptoms and even cause leukemia. Indoor decoration using toxic and harmful materials will aggravate the degree of indoor pollution. Indoor environmental pollution has a great relationship with our physical and mental health. It is necessary to strengthen the understanding of indoor environmental pollution in order to create a good indoor environment air.
Keywords: Indoor environmental pollution,Air condition,Health
目录
第一章 绪论 1
1.1基于s7-200控制的室内空气净化系统课题研究的背景与意义 1
1.2空气净化器发展的国内外现状 2
1.2.1国外空气净化器的发展 2
1.2.2国内空气净化器的发展 2
第二章 s7-200控制的室内空气净化系统总体设计 4
2.1设计要求 4
2.2 任务分析及流程 5
2.3 基本组成分析 6
第三章 s7-200控制的室内空气净化系统硬件选型 7
3.1 s7-200的介绍 7
3.1.1 s7-200的工作原理 7
3.1.2 s7-200的优势 7
3.2 传感器的选型 8
3.2.1 温度传感器的选型 9
3.2.2 风扇的选型 10
3.2.3 空气净化器的选型 11
3.2.4湿度传感器的选型 11
3.2.5 wmky-2000t传感器介绍 12
第四章 s7-200控制的空气净化系统软件设计 14
4.1 s7-200控制的空气净化系统的介绍及使用方法 14
4.1.1编程方式的确定 14

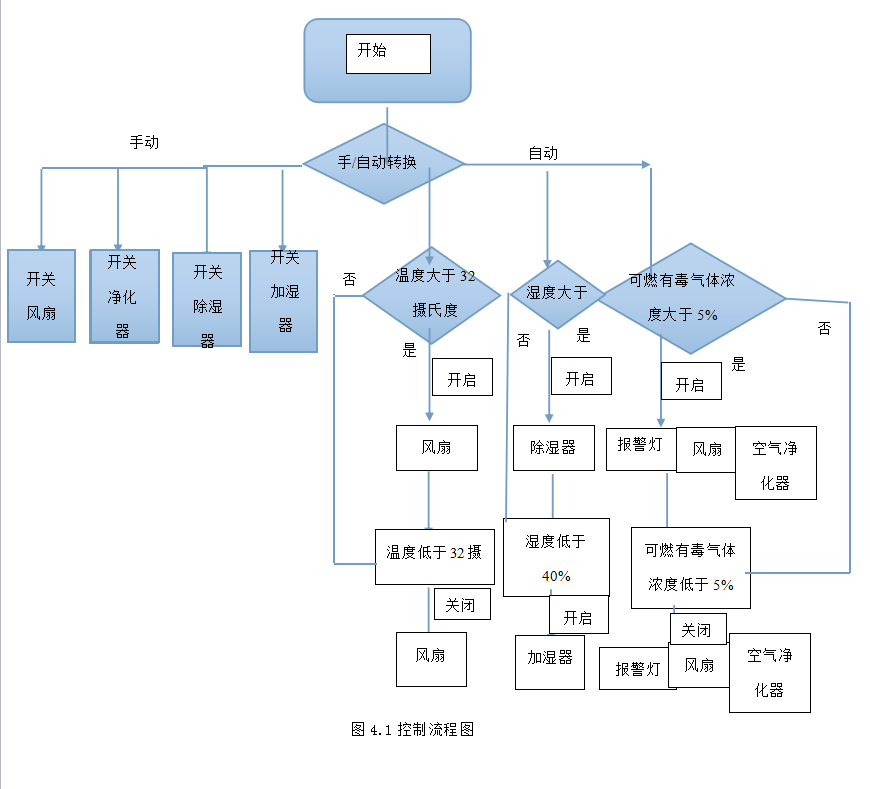

4.2 s7-200控制的空气净化系统的动作流程图 15
4.3 s7-200控制的空气净化系统的I/O分配表 16
4.4 s7-200控制的空气净化系统整体控制要求 16
第五章 系统调试过程及结论 18
5.1 s7-200程序下载 18
5.1.1 s7-200通讯设置与下载 18
5.1.2 程序分析 19
5.2 结论 23
致谢 25
参考文献 26
毕业设计附录目录 27
第一章 绪论
1.1基于s7-200控制的室内空气净化系统课题研究的背景与意义
随着社会经济的日益发展，以及各种的人类活动如：工业上，各种硫化物、氮的氧化物等污染性气体的排放。生活中，人们燃烧煤炭，或多或少都会有不充分燃烧的情况，从而产生一氧化碳和硫化物对空气造成污染。交通运输方面，汽车、火车的交通工具排放的尾气同样会对空气造成污染，这种污染在随着人类社会的发展，当每家每户都拥有车的时候，就会成为对空气污染最大的因素。森林的砍伐开采、湿地的过度利用，使得大自然的自我调节能力失去平衡。这些种种因素就是的空气质量大大下降，PM2.5、PM10、灰尘以及在家装中家具产生的甲醛、苯等有毒气体。这些都是造成室内空气污染的种种原因。如今，室内空气污染已然成为危害人的身体健康的最主要原因，一个人一天中有将近20个小时是在室内度过的，室内空气的质量对人体的健康影响是主要方面。由于室内空气污染的问题，导致呼吸道和肺方面的疾病的发病率每年都在增长。
室内空气污染主要来自这几个方面：
1) 室外空气中的各种污染物，主要来自于：汽车尾气的排放、工业废气为通过清理肆意排放。
2) 人体新陈代谢铲山的各种细菌，尤其是呼吸排气产生的细小的细菌和污染物。
3) 家装材料中产生的有毒气体的排放，和油漆挥发产生的甲醛、笨等等有害气体
4) 厨房油烟中的有毒物质包括一氧化碳等致癌物质，对人的机体会产生很巨大的影响。
5) 家具电器产生的辐射静电，极其容易吸附空气中的灰尘，这就为了一些细菌病毒等有害物质提供了很好的繁殖场所。大大影响室内空气质量。
正是因为出现了这样的种种空气质量问题，人们就越来越关心自己居家环境的质量，人们工作、学习、生活绝大多数时间都要待在室内，室内的空气主要是装潢产生的甲醛、粉尘苯等有毒有害气体，这种有毒污染气体能持续产生数年。因此室内空气净化器就孕育而生，而目前市面上的大多数空气净化器都很机械化，需要人为的调控，我们在进行空气净化系统的设计时，要增加其方便使用的特性以及更好的空气净化性能。
此篇文章是针对空气净化器进行设计，根据空气净化的原理，以及s7—200的功能特性、工作原理，同样满足消费者的需求，而进行分析设计的，使得空气净化更加便捷以及智能化，能够自己根据空气的状况作出不同的净化方式，从而大大提高了室内空气净化的效率以及净化的清洁程度。
1.2空气净化器发展的国内外现状
1.2.1国外空气净化器的发展
空气净化器在许多西方的发达国家使用较为普遍，在美国拥有将近3成的家庭都会选择空气净化器，每年的销量高达几千万台，在国外的公共场合中空气净化器的使用率也达到2成。而国内室内空气净化器的使用率还不到0.1%国外发达国家中的空气净化器市场已然相对的成熟，各种功能的净化器都有但都存在单一性的问题以及不智能化，很多都需要人工进行干预。并没有完全实现智能化的控制。国外的空气净化系统大多是片式净化器，其主要用于低污染的空气质量的设计，与国内大多数地方的高空气污染不匹配，难以将国外的技术完全的引入国内。
参考文献
1、廖常初。PLC基础及应用。北京：机械工业出版社,2003
2、王永华等，现代电气控制及PLC应用技术，北京：北京航空航天大学出版社，2003
3、郭宗仁等。可编程控制器应用系统设计及通信网络技术。北京：人民邮电出版社,2004
4、钟肇新等。可编程控制器原理及应用。广州：华南理工大学出版社,2003
5、廖常初，可编程序控制器的编程方法与工业应用。重庆：重庆大学出版社,2001
6、张进秋。可编程控制器原理及应用实例。北京：机械工业出版社,2004
7、高钦和。可编程控制器应用技术与设计实例。北京：人民邮电出版社,2004
8 、SIMATIC可编程序控制器及应用[M]/孙海维主编-北京:机械工业出版社,2013,2
9、毕业论文的写作与答辩[M]/赵公民，聂锋主编-北京：中国经济出版社，2006
10、自动化设备和工程的设计、安装、调试、故障诊断/姚福来等编著.-北京：机械工业出版社，2012.10
