基于PLC的消防控制系统
摘 要
摘要：火灾是社会上最常见的自然灾害。他是各种危害中发生概率最高的。他的危害大，不可控，影响人们的生命和财产安全。虽我国有预防及报警控制系统，但相对于外国发达国家，差距还是很大的。因此，我在这里想用PLC实现对火灾的监控。
这次毕业设计用的PLC是信捷的PLC，运用可编程控制系统完成了对消防控制系统的设计。
首先，根据控制要求我选择了信捷XD 系列 PLC，PLC是控制系统中的最重要的部件。辅助元器件对于火灾的预防，检测，控制等也十分重要。火灾最主要的特征是烟和温度，这里我选择了PT100温感和烟感报警器这些辅助元器件。传感器与检测的选择是系统报警以及对后面的一系列动作都是有影响的。其次，选择与信捷XD系列相匹配的扩展模块，PT模块。另外，方便实时监控，做一个TOUCHWIN监控画面，便于实时监控数据与操作。
关键词：PLC；touchwin触摸屏；消防控制
Abstract
Abstract: Fire is the most common natural disaster in society. He has the highest probability of any harm. His harm is big, uncontrollable, affect people's life and property safety. Although our country has prevention and alarm control system, but relative to foreign developed country, the gap is still very big. Therefore, I want to use PLC to realize the monitoring of fire.
The core part of this design is the reliability of the PLC, and the design of the fire control system is completed.
First of all, according to the control requirements, I chose the XD series PLC, which is the most important part in the control system. Auxiliary components are also very important for fire prevention, detection and control. The main feature of the fire is smoke and temperature. Here I selected the auxiliary components of PT100 temperature and smoke alarm. The selection of the detector is the key to the system alarm and other follow-up series. Second, select the extension module that matches XD, PT module. In addition, it is convenient to monitor in real time and make a TOUCHWIN monitoring screen for real-time monitoring of data and operation.
Key words: PLC; Touchwin touch screen; Fire control
基于PLC的消防控制系统
一、绪论
（一）课题研究的目的和意义
火灾一直是危害我国的重大灾害。随着经济的发展，生活中的物品货物也越来越多，特别是公司，商场的货仓，物品增多又无人看管，火灾发生的几率大幅度增多。他对我们的生活带来了诸多不便。消防控制系统的目的就是及时应对火灾这种突发状况。消防控制系统的出现可以帮我们及时发现火灾，并且将火灾的在最快的时间范围内得到控制，经济损失降到最低。消防控制系统可以降低成本，用最少的时间，人力去完成这些事情。这几年，虽然我国也加大了对消防的整治，也取得了不错的效果，但相对于国外发达国家，我国还远远不行。对此，设计一个简单方便而又实用的消防控制系统是十分有必要的，他对保护我们的财产和安全有着重要意义。
（二）课题背景
随着科技的进步，智能化逐渐形成。人们的生活水平越来越高。高楼大厦随地而起，我们的衣食都得到了满足，人们越来越重视自身安全。大型超市购物广场，公司等人口密集的地方，往往伴随着安全问题，火灾就是其中之一。现在引发火灾的因素比较多，我们要在他发生之前进行防治。所以说，一套自动消防控制系统十分有必要。他可以及时监测火灾，控制火灾并且扑灭火灾，满足人们的安全需求，保障人们的生命安全，减少财产损失。
（三）课题要求
我公司仓库有240㎡的仓库无人看管，要求建立一个自动消防控制系统来监测火灾情况。要求设计用到方案对比。
（四）课题分析
查阅资料，240㎡要求分成3个区域，每个区域80m2。他的高度为4.5m，每个区域放一个温感和一个烟感。喷淋用电磁阀控制。
目 录
摘 要 I
Abstract II
一、 绪论 1
（一）课题研究的目的和意义 1
（二）课题背景 1
（三） 课题要求 1
（四） 课题分析 2
二、总体方案设计 3
（一）系统框图及组成 3
（二）系统基本工作原理 3
三、 主要硬件组成 5
（一）可编程逻辑控制器（PLC) 5
（二） 光电火灾侦测器 6
（三）消防泵 7
（四）其他元器件 8
（五）硬件说明 8
水泵的选型和总扬程的计算依据 11
电缆种类及选型计算依据 13
四、软件设计 15

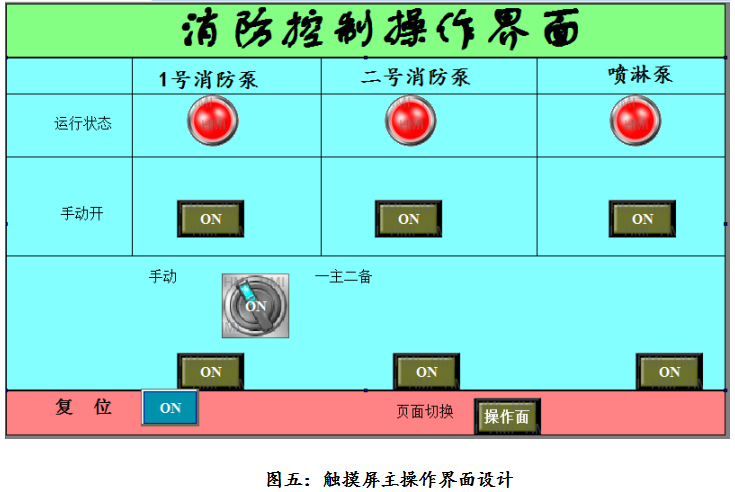

（一）触摸屏主操作界面设计 15
（二）触摸屏调试界面设计 16
（三） PLC I/O分配表 17
（四） 工作状态显示程序 18
五、设备安装与调试 24
（一）消防泵的安装 24
（二） PLC及PT模块的安装 25
（三）控制器调试 26
（四）消防控制系统操作原理 27
（五） 管理与维护 29
六、 结束语 31
参考文献 32
谢辞 33
附录： - 1 -
附1：PLC接线图 - 1 -
附2. PLC程序 - 1 -
参考文献
[1] GB50016.第450号---2006，《建筑设计防火规范》[S].
[2] 徐科军.传感器与检测技术[M].北京：电子工业出版社，2004.
[3] 汤以范.电气与可编程序控制器技术[M].北京：机械工业出版社，2004.
[4] 刘存.现代检测技术[M].北京：机械工业出版社，2005.
[5] Mohammad A. K. Alia, Tariq M. Younes, Mohammad Abu Zalata. Development of Equivalent Virtual Instruments to PLC Functions and Networks
[6] 秦春斌.PLC基础及应用教程[M].北京：机械出版社，2010.
[7] 于彤.传感器原理与应用[M].北京：机械工程出版社，2007.
[8] 方承远．电气控制原理与设计[M].北京：机械工业出版社，2000.
[9]蒙照.城市建筑[M].北京：机械工业出版社，2013.
[10]裴清春.电线电缆[A].北京:人民邮电出版社,2013.
[11]X-NET总线用户手册[M]，无锡：无锡信捷电气股份有限公司，2011.8
