江苏万和计算机培训中心有限公司网络设计与规划
摘要：本文以江苏万和计算机培训中心有限公司举例，对整个中小型企业网络的整体网络架构以及需求进行有计划的分析。起初我们对整个网络结构进行有层次化的细分以及对网络拓扑的选型有一定的规范要求。其次，在分析好的网络架构的基础上对网络整个的所在环境进行模拟仿真，将子网地址进行规划性的划分，从而得到企业的拓扑规划。然后，结合好拓扑的规划方案，对企业设备选型进行模拟操作。所以，想要设计好我们所规划的中小型企业网应该比较好的结合PT仿真平台进行模拟设计，之后再将需要的命令配置进到相关的网络设备，再测试得到最后的结果。
关键词：层次化；模拟仿真；子网划分；
Network planning and design of Jiangsu wanhe
Computer Training Center Co., Ltd.
Abstract: With an example of Jiangsu Vanward Computer Training Center Co., Ltd., this paper makes a planned analysis of the overall network architecture and needs of the small and medium sized enterprises. At first, we have Hierarchical Subdivision of the entire network structure, and have some standard requirements for the selection of network topology. Secondly,many enterprises of network performance has been unable to keep up with the change of modern information, many enterprises to upgrade the existing network is an important way, enterprises of new network demand more and more backward compatibility. Then, combined with the topology planning plan, we simulate the operation of equipment selection. After that, we design and simulate our small and medium-sized enterprise network based on Ciscp Packet tracer simulation platform. Then, the required commands are configured into related network devices, and connectivity tests are carried out to get the desired results.
Keywords: Hierarchy; simulation and simulation; subnet division;
一、简介
随着IT界内信息化的高速发展，在我国所对应的中小型企业网络如雨后春笋一样随着也变得与来越多。每个企业的规模以及业务能力变得愈来愈壮大，所对应的需求也对企业的网络需求也变得越来越高，所以就需要建设一个主流的与时俱进的高性能化的中小型企业网络。企业对应的自动信息化，只有这样，企业的整体实力以及业务能力能更大的发挥出它的优势以及将企业的收获变的最大化。这些因素或许是成为左右企业将来走势的基础。
在本中，我所构建的中小型企业网络方案是结合了现代化信息技术、企业自动化管理、计算机网络工程技术和信息资源共享等信息于一体的综合信息共享的自动化平台,这样才能有效地提成企业的整体实力以及业务方案对企业提高性能的一系列要求。以往，企业的规模较小资源不足，该网络规划方案单一，企业管理层对网络建设的不重视，相对资金投入不到位。这样的一系列因素从而导致了企业未来网络规划的缓慢提升和信息工程网络人才流失等各方面因素，该网络的实用性比较高、方便管理以及可扩展能力是当今中小型企业网络所要考虑到的比较重要的领域之一，该局域网内发布相关通知有利于更好的使员工之间保持紧密的联系。对于中小型企业的网络来说，可以将整个网络划成为内部网络以及外部网络两个部门，因为公司员工对这两个部分的定义了解性质不够详细，因此公司员工经常会有违规访问外网的情况发生，从而造成公司内部的私密信息外泄造成相当大的损失。所以，对于江苏万和计算机培训中心有限公司来说，进行企业网络的一系列规划设计以及隐私性保护是必然需要的。
从而，降低公司成本的支出，让整个网络变的更有可靠性，从而使公司网络所占用带宽变得更低以及对企业网络维护运维的所出成本，更好的提升产品的性能和性价比要满足用户企业的需求，这样才可以有效的提升网络基础设施环境，这才是在整个领域中最核心的部分所在。针对大部分中小型企业所出现的一些情况，所以有效的搭建一个适合中小型企业要求的网络是本次网络设计的最终目的。
二、需求分析
（一）企业对网络的需求分析
伴随着当今这个信息化有利发展的趋势，网络技术时代也要让我们生活变得更加便捷，使企业之间的工作效率也提高了，相当于网络已经成为支撑各个企业的必需品了。因为在搭建拓扑环境之前，我们需要根据实地勘察机房以及企业对网络的需求等，为了搭建江苏万和计算机培训中心有限公司的网络拓扑，通过与该企业的实际接触与分析，我们从中了解到除了需要满足当前用户的需求，而且还要考虑到长远发展的趋势，为了以后网络拓扑的更好的扩展性，我们需要预留一定的空间用于网络设备的升级、变更、更换设备等操作，而且还要保证实现企业内计算机资源的共享，那么这个需求我们应该怎么实现更安全的计算机资源的共享呢？我们可以通过设置局域网内所有计算机网络用户的权限，使他们之间的网络资源能够安全的共享，这也满足了企业的需求。
（二）用户需求分析
在我们搭建一个网络拓扑之前，我们不但要从用户的角度思考，同时，还要预留一定的空间为后期网络升级等做准备。搭建一个什么样的网络拓扑取决于用户的需求，还包括网络拓扑的安全性、可靠性、扩展性等。通过了解与分析得出，该企业中的用户分为三种，高管层用户、普通用户、会员用户，而这些用户都希望该网络能够实现流量大、冗余性强，而我们所搭建的这个网络拓扑完全满足用户的此项需求。而高层用户则希望，能够为其他类型用户提供资源共享、Telnet等功能，以及保证用户数据资料的安全性，服务器冗余性问题。
（三）产品选型
我们就以还没重新规划网络拓扑的江苏万和计算机培训中心有限公司为例子，目前他们这个网络拓扑还存在一些客观的因素条件，该企业有三栋楼，而且都是在10-15层之间，每栋楼之间的距离大约有俩百米左右，其中技术部和研发部使在同一栋楼，研发部占10、11、12这三层，总共有29台主机和29台打印机，具体的分布如下是第十层9台加9台打印机，第十一层18台主机加18台打印机，第三层是2台主机加2台打印机，后勤部，有2台电脑等，按照此布局我们可以清晰的看出打印机数量较多，我们可以采用共享打印机方式，来减少没必要的打印机数量.
目录
一、绪论 1
二、需求分析 2
（一）企业对网络的需求分析 2
（二）用户需求分析 3
（三）产品选型 3
（四）产品类型介绍 3
三、综合布线网络布局 4
（一）网络布局的原则 5
1.可实用性 5
2.扩展性 5
3.可靠性 5
4硬软件维护与拓展 5
（二）网络布局具体实施要求 5
（三）综合布线的要求与规划 6
（四）网络布局的规划与设计 6
四、详细设计 7

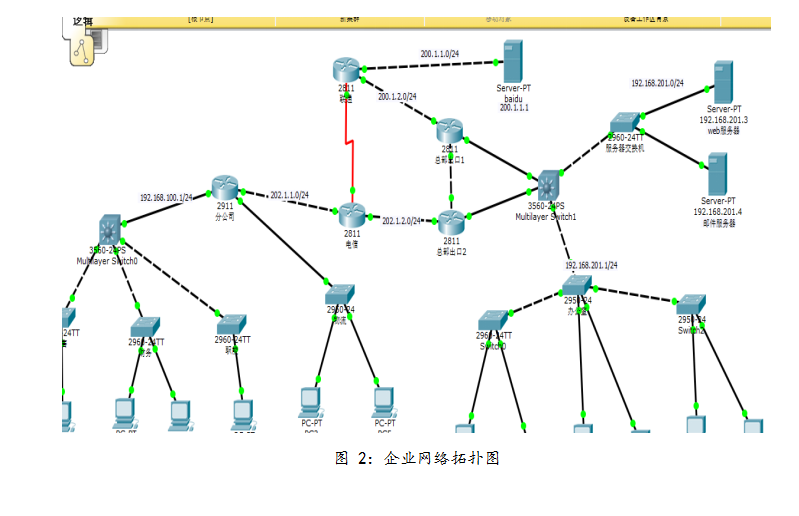

（一）企业网络拓扑图 7
（二）配置需求与解决方案 8
（三）核心路由器配置 8
（四）核心交换机配置 8
（五）VPN服务器配置 8
（六）企业网络连通性测试 8
五、网络安全与维护巡检 12
（一） 网络维护 12
1、更新 12
2、备份 12
3、诊断 12
4、安全 12
5、磁盘整理 12
（二） LAN安全协议分析 12
（三） LAN安全控制方式 14
1、加强内部人员的网络安全意识培训 14
2、病毒对于企业带来的种种危害 14
3、来自Inter的病毒 14
4、IP地址冲突 14
六、结束语 16
七、参考文献 17
参考文献
[1] 弗鲁姆(Richard Froom).CCNP学习指南.组建Cisco多层交换网络(BCMSN)(第4版)[M],2007.
[2] WilliamStallings.Network Security Essentials Applications and Standards Third Edition[M],2007.
[3] 施敏 、李亚明、王国平.网络管理员之局域网组建与维护超级技巧1000例[M],2007.
[4] 李晋平.局域网组建和安全管理的实用技术[J].电脑开发与应用,2002,15(10).
[5] 卫少军.中小企业办公局域网组建方案[J].科技情报开发与经济,2004,14(9).
[6] 金刚善.局域网组网案例精编GBH.北京:中国水利水电出版社,2004.
[7] 钟小平.网络服务器配置与应用GBH.北京:人民邮电出版社,2005.
[8] 卫少军.中小企业办公局域网组建方案.北京:科技情报开发与经济,2004.
[9] 张萍,张伟.滨论企业组建局域网的方案.哈尔滨:自动化技术与应用,2005.
[10] 李春山.中小企业局域网组建和管理的实践.哈尔滨:信息技术,2006.
[11] 郭秋萍.计算机网络实用教程（第2版）.北京:北京航空航天大学出版社, 2007.
[12]王公儒.网络综合布线系统工程技术实训教程.
[13]李银玲.网络工程规划与设计.
![""]("/upload/2018/10//2018103009271970554.png")
