恒温恒湿机控制系统的设计
摘 要
随着科学技术的不断发展，现在生产技术的不断提高，对于产品的精确度要求也在不断提高，对于生产场所的温度和湿度的要求也越来越高，恒温恒湿机应运而生。恒温恒湿机是一种比较完善的空调设备，具有恒温恒湿，高能效的特点，广泛应用于医院、商城、会堂及农业生产，工业生产等需要恒温恒湿的场合。随着社会的进步，恒温恒湿机的应用范围越来越广，对恒温恒湿机的要求也越来越高。
本设计是根据某温室的需求来设计的恒温恒湿机控制系统，本系统采用AT89C52单片机、DS18B20 温度传感器HIH3610湿度传感器、LED 显示模块等器件来实现温室的温度湿度控制并实时显示。本控制系统使用单片机作为核心并配合其它器件的综合运用，具有功能强、性能可靠、电路简单、成本低的特点，从而实现了温室温湿度的智能化控制。
关键词：恒温恒湿；传感器；单片机
Abstract
With the continuous progress of the society and the development of modern industry, the continuous progress of production technology, the requirements for the accuracy of the product is also increasing, the application range of the constant temperature and humidity machine air conditioning system is also expanding, the requirements are also increasing. Constant temperature and humidity machine is a relatively perfect airconditioning equipment, with high sensible heat ratio, constant temperature and humidity, high energy efficiency. Widely used in hospitals, shopping malls, synagogues and other large places. See "installation and commissioning of household central air conditioning".This design is according to the needs of a greenhouse to design the constant temperature and humidity machine control system, the system USES AT89C52 singlechip microcomputer, DS18B20 temperature sensor HIH3610 humidity sensor, LED display module and other devices to achieve the greenhouse temperature and humidity control and realtime display. This control system USES the single chip microcomputer as the core and cooperates with the comprehensive application of other devices, which has the characteristics of strong function, reliable performance, simple circuit and low cost, thus realizing the intelligent control of greenhouse temperature and humidity.
Keywords
Single chip microcomputer; Temperature and humidity control;
目 录
第一章 绪言 1
1.1 课题研究的背景与意义 1
1.2 课题研究的目的 1
1.3 恒温恒湿机控制系统国内外发展现状 1
1.4 课题研究的工作及结构 2
第二章 系统简介及相关理论技术 3
2.1 系统简介 3
2.2 单片机技术 4
2.3 传感器技术 5
第三章 系统硬件设计 6
3.1 系统总体方案设计 6
3.2 单片机的选择 6
3.3 AT89C52系列单片机的介绍 7
3.3.1 AT89C52基本特征 7
3.3.2 AT89C52的引脚功能 8
3.4 传感器的选择 11
3.4.1 温度传感器DS18B20 12
3.4.2 湿度传感器H1H3610 15
3.5 单片机外围电路设计 17
3.5.1 单片机最小电路 17
3.5.2 温度传感器电路 18
3.5.3 湿度传感器电路 19
3.5.4 A/D转换电路 19
3.5.5 键盘输入与报警 21
第四章 系统软件设计 24
4.1 软件设计的实现 24
4.2 主程序流程图 24
第五章 调试与结论 26
5.1 调试 26
5.2 结论 26
参考文献 27
致 谢 28

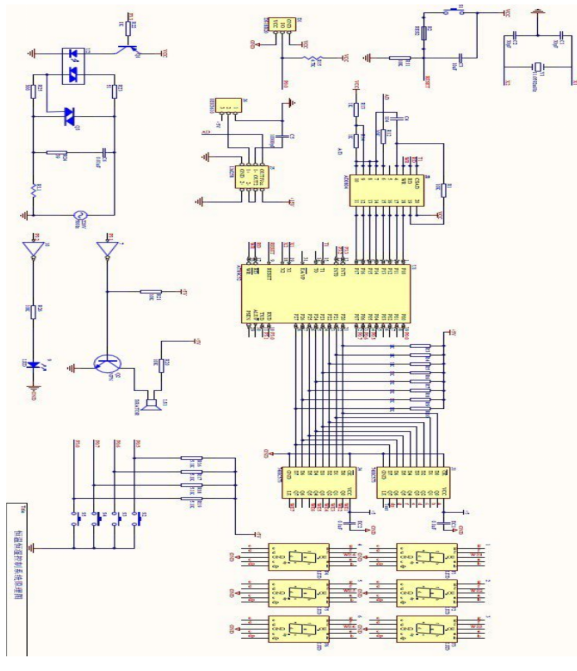

附录一 控制系统总图 29
附录二 设备清单 30
恒温恒湿机控制系统的设计
第一章 绪言
1.1 课题研究的背景与意义
温度和湿度不仅是对人体及动物的正常生长有较大影响的两个物理量；同时又是工农业生产中两个至关重要的物理量。现代工业的不断发展，生产技术的不断进步，对于产品的精度要求也不断提高，要求也越来越高。现代化农业的不断发展，恒温恒湿机控制系统的应用也越来越广泛，采用新型的单片机对温湿度进行控制，提高技术指标和性价比。在日常生活及工农业生产中有着广泛的应用。生活水平的提高，对于生活的舒适度要求越来越高，特别是居家环境的要求越来越苛刻，希望一年四季家里温度湿度都是能够最适宜的，提高居住者的舒适度。目前医院一般采用压缩氧气的方法储存氧气，这种储氧法导致吸氧装置输出的氧气低温干燥，容易导致并发症同时也降低了病人就医的舒适度。因此就可以采用温度湿度控制装置对氧气罐中释放出来的氧气进行加热加湿，使其达到人体呼吸系统最适宜的数值。
1.2 课题研究的目的
恒温恒湿控制系统，主要是完成对温度、湿度的采集、显示以及设定等工作，从而实现对温度湿度的控制，以达到恒温恒湿的目的。随着社会的不断进步，恒温恒湿机控制系统的应用也将会越来越广泛。根据某温室的需求来设计的恒温恒湿机控制系统，以单片机为控制器，结合温湿度传感器、LED显示器等，组成一个恒温恒湿控制系统，从而实现对温室的温度和湿度的精确控制。
1.3 恒温恒湿机控制系统国内外发展现状
恒温恒湿空调系统是指对温度、湿度都有严格要求的专用空调系统。随着社会的发展恒温恒湿空调系统在很多领域得到了广泛的应用，需求量也不断增加。同时世界范围内的能源紧缺问题迫使人类在寻找新能源的同时必须积极的走绿色节能可持续发展道路。从国际现状来看，我国国情与发达国家不一样。第一，我国是一个幅员辽阔的国家，我们的恒温恒湿空调系统必须具有多样性的特点，这是我们在发展时候应当考虑的问题。恒温恒湿空调系统对能源综合利用技术提出了更高的要求。当下市场需求快速增长，个性化的发展趋势，随着国内经济的迅速增长，人们生活水平的提高，国内外市场需求量的不断增加，迫使我们的恒温恒湿机这个空调设备有着更加好的发展前景。
恒温恒湿度控制不仅有着广泛的应用，同时其技术也得到了极大的发展。古代人们为了改变自己的起居环境，建造拥有厚墙壁的房屋，都是人为的有意识的对温度湿度进行控制；现在社会家里一般都装有空调、加湿器等也是对居室温度湿度进行控制的应用；温度湿度的合理控制与利用，有利于我们更好的优化资源配置。温湿大棚使我们在寒冷的冬天也能吃上新鲜的蔬菜等。因此，恒温恒湿机控制技术也必将得到长期的发展。
1.4 课题研究的工作及结构
本课题主要是完成恒温恒湿机控制系统的设计，实现恒温恒湿控制的功能。
第一章介绍了恒温恒湿机控制系统研究的背景、目的以及意义，恒温恒湿机控制系统国内外的发展状况。
第二章介绍了系统简介以及相关理论技术。
第三章主要介绍了整个系统的硬件设计。
第四章介绍了系统软件的软件设计。
第五章调试与结论。
参考文献
[1]赵文成，《中央空调节能及自控系统设计》，中国建筑工业出版社，2018；
[2]李全利，《单片机原理及应用》（第2版），清华大学出版社，2014；
[3]周军，《AT89C52单片机原理与应用技术》，西安电子科技大学出版社，2019；
[4]霍孟友，《单片机原理与应用》（第3版），机械工业出版社，2019；
[5]林敏,《自动检测技术及应用》，清华大学出版社，2016；
[6]李月乔，《模拟电子技术基础》，中国电力出版社，2015；
[7]吴建平，《传感器原理及应用》，（第3版），机械工业出版社，2016；
[8]黄民德，《建筑电气控制技术》，哈尔滨工程大学出版社，2014；
[9]郭志勇，《单片机应用技术项目教程》（微课版），人民邮电出版社，2019；
[10]马志彪，《空调系统调试与运行》，中国建筑工业出版社，2016；
