基于单片机的粮库智能监测系统的设计与实现
摘要：粮库的温度和湿度的管理影响着粮库中的粮食的安全。因此高性价比的温湿度监测智能监测系统对未来有着至关重要要的意义。本系统是基于单片机硬件和C语言调试软件相结合的粮库温湿度智能监测系统，为的是保障粮库存储粮食的安全性。本系统在硬件上所采用的是以温湿度智能监监测件AT89C52单片机为核心，运用C语言将SHT11数字式温湿度传感器与LM016L显示原件相结合，最后连通由蜂鸣器和LED灯所组成的报警装置。实现了当温湿度没有在规定的值的时候实现声光实时报警的同时并通知员工进行维护工作，直到温湿度值恢复到正常范围后停止报警，随后进行记录以备之后的粮库维修升级留下宝贵的资料。并且系统设置了按键模块，因为不同的粮食需要不同的温湿度调节，所以用来修改要控制的温湿度范围，并且LCD显示模块可以显示当前粮库温湿度状态
关键词：单片机； C语言；智能；温度；湿度
Design and Implementation of Intelligent Monitoring System for Grain Depot
Abstract: the management of temperature and humidity in grain depot affects the safety of grain in grain depot. Therefore, a high cost-effective intelligent monitoring system for temperature and humidity monitoring has a vital significance for the future. This system is an intelligent monitoring system of grain depot temperature and humidity based on MCU hardware and C language debugging software, in order to ensure the safety of grain storage in grain depot. The hardware of the system is based on the temperature and humidity intelligent monitor AT89C52 single chip microcomputer, using C language to combine the SHT11 digital temperature and humidity sensor with the LM016L display original part, and finally connect the report composed of the buzzer and the LED lamp. Police device When the temperature and humidity did not realize the specified value of the real-time alarm, and at the same time notify the staff to carry out maintenance work, until the temperature and humidity value returned to the normal range to stop the alarm, Records will then be made in case of subsequent grain depot maintenance upgrades leaving valuable information. And the system set the key module, because different grain needs different temperature and humidity adjustment, so it is used to modify the temperature and humidity range to be controlled, and the LCD display module can display the current grain depot temperature and humidity status.
Key words: singlechip; C language; Intelligence; temperature; humidity
目录
1 绪论 4
1.1 研究背景 4
1.2 开发工具 4
2 系统分析 5
2.1业务场景描述 5
2.2需求分析 5
3 系统设计与实现 6
3.1 硬件系统设计 6
3.1.1 温湿度检测模块 6
3.1.2 单片机控制模块 7
3.1.3 报警电路模块 8
3.1.4 显示模块 9
3.1.5 继电器模块 10
3.1.6 按键模块 10
3.2系统设计 11
3.2.1总体设计 11
3.2.2模块设计 11
4 系统测试 20
5 结束语 22
6参考文献 22
1 绪论
1.1 研究背景
人类生存离不开粮食，温度和湿度是能否保护好粮食的关键因素，在过去的几十年里，在粮库的温湿度管理之中一直使用的是把温湿度计直接测量人工定时监测。这种方法虽然有用，但是效率低下，如果出现紧急状况监测员工无法第一时间进行处理，就有可能造成无法挽回的事故。伴随着科技的发展，我们可以使用使用软硬件相结合的方式对粮库的温湿度进行过监测。
老式的温湿度计存在着数据不稳，在数据传输的过程中存在着一定的数据变动，而使用传感器和单片机将监测信息转换为电子信号可以保证其数据误差更低，从而很好解决了曾经普通的温、湿度传感器的弊端问题。我们可以使用单片机做一个报警系统，这样就可以在监测人员不在的时候产生警报，可以及时的对粮库温湿度进行调节。并且可以使用软件对所监测的信息进行记录，以备之后的粮库修整。
我们国家在温、湿度监测技术这方面的研究比较晚，随着单片机技术的飞速发展，以单片机为核心的系统会越来越完善。
1.2 开发工具
（1）Proteus
protues是英国团队开发的专门用于模拟仿真单片机以及其他外围器件的软件，经常被用于硬件使用前的模拟测试，并且可以使用多种编译器进行编译连接。
（2）Keil C51
Keil C51是美国ARM公司开发的可以更好的编译单片机的C语言软件开发系统，由于只是在C语言的基础上进行增改内容，所以学习起来简单易懂后可以轻松模拟接通单片机。
（3）Microsoft Visual Studio 2017
Microsoft Visual Studio 2017是Microsoft提供的一款多功能软件编译软件由于其支持多种语言所以上手简单，在经过数十年的不断更新后其内容已经逐渐完善，基本上可以满足大部分软件制作需求。本系统采用C#语言，方便易懂，可以轻松实现多种功能。
（4） Sql Server 2012
Sql Server 2012是一款更适用于新手的数据库编辑软件，操作便捷的同时相比MySQL拥有着更加完善的功能。
2 系统分析
2.1业务场景描述

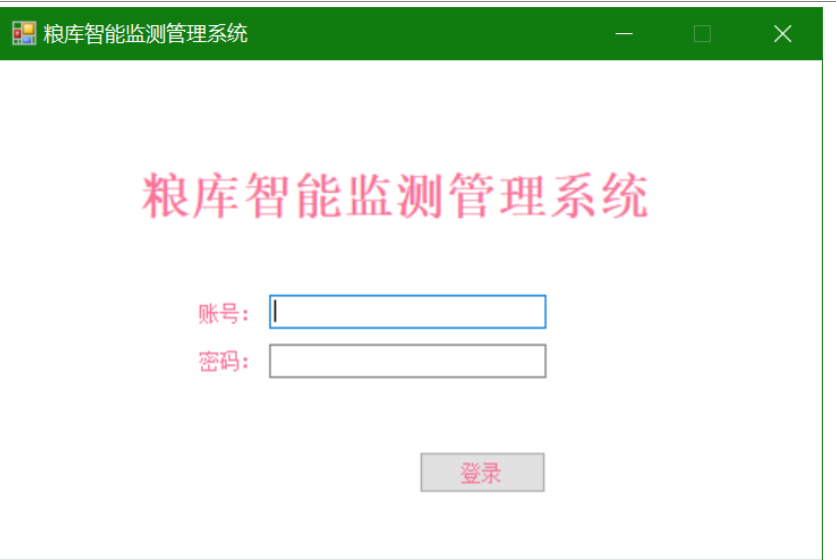

本系统分为硬件监测和软件记录管理两部分，设计的主要目的就是保护存储粮食的安全，硬件系统中是将温湿度传感器SH11放置于粮库，然后再进行监测并且将监测的温湿度信息转换为数字的形式分别发送到AT89C52单片机与LCD显示屏上。如果温湿度和预设值不符硬件系统会预先启动报警模式使用报警灯亮起以及蜂鸣器响起。此时工人听到警报声应使用记录管理系统记录下异常状态以及原因并且手动及时将温湿度调回正常状态。并且在正常状态时每过30分钟记录上传备注。每过一周总管理人可以访问所有的温湿度记录数据，并且根据近期的异常状况对粮库进行调整，如果信息过多可以进行删除编辑。
参考文献
[1] 王建华 等编著．ASP .NET 2.0 动态网站开发技术与实践[M]．北京：电子工业出版社，2011.
[2] 金秀，冯沃辉，施鸿翔.ASP动态网页培训教程[M].北京：冶金工业出版社，2012.
[3] 沈精虎.Dreamweaver中文版基础培训教程[M].北京：人民邮电出版社，2011.
[4] 张堪，候世国，所玉君.Access 2000中文版入门与提高[M].北京：清华大学出版社，2012.
[5] 魏洪斌，周鑫，刘志江. Dreamweaver MX 网页设计[M]. 北京：清华大学出版社，2001.
[6] 朱玉超、鞠艳、王代勇 编著.ASP.NET 项目开发教程. 北京：电子工业出版社，2008
[7] Christian Wenz. Programming ASP.NET AJAX. 南京：东南大学出版社， 2008.
[8] AL Zabir, Omar. Building a Web 2.0 Portal with ASP.NET 3.5.南京：东南大学出版社， 2012.
[9] Benfeng Chen, Vincent Y. Shen. Transforming Web Pages to Become Standard-Compliant through Reverse Engineering. ACM New York, NY, USA，2011.
[10] 刘遵仁 于忠清. SQL Sever中文版基础培训教程[M].北京：人民邮电出版社，2011.
[11] 张海藩. 软件工程导论（第5版）[M].北京：清华大学出版社，2012.2
[12]崔东艳.基于单片机的仓库温湿度监测系统设计[J].考试周刊,2011,84:155.
[13]方卉.基于单片机的温湿度监测系统[J].科技与企业,2012,09:96.
[14]方威.粮仓温湿度监测系统的设计与实现[D].西安工业大学,2014.
[15]乐利梁.基于单片机的仓库温湿度控制系统[D].武汉轻工大学,2013.
