简易切管机的设计 第一章 引言
我设计的简易切管机主要用于工厂下料工作。工作对象为各种型号,各种材料的管材。

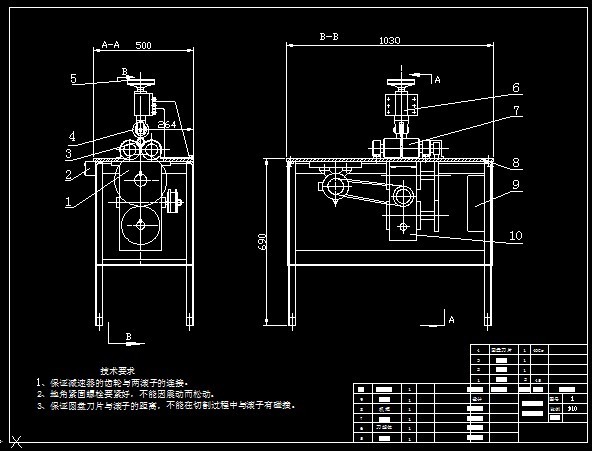

简易切管机主要是对各种金属管材进行机械加工，完成的工作主要是切管机中滚子，机体和减速箱部分的设计。包括传动装置的设计和计算，其中有电动机的选择，传动方案的拟订，各轴的转速，转矩和功率的计算。总体结构的设计，其中有各轴尺寸的设计，各主要传动件的结构尺寸的设计。并且针对以上的设计计算进行了详细的校核。最后通过得到的数据，绘制了总体装配图，减速机和滚子部分的装配图。然后又针对各主要基本件，绘制了多张零件图 本次设计所完成的产品主要用于各种车的用通风，通水管。本产品在生产中应用可以提高产品质量和经济效益，降低劳动强度。
