简易起重机设计
摘要：伴随着现代科技的迅猛发展，对起重机的要求也越来越效益化和自动化。起重机不仅可以提高劳动效率和减轻劳动者的劳动强度，而且可以在一定程度上节约成本和减少废品率。现在的起重机不仅仅是在一定范围内垂直提升和水平搬运重物的多动作起重机械，而是许多动作的叠加。当代的起重机应用了微电子、管理、控制技术等现代机电一体化的科学技术，以提高产品的质量和功能，缩短产品开发周期，满足用户的要求。在这个竞争激烈的社会，好的产品和好的应用技术可以给公司带来好的效益和发展。现在的起重机不只是提升和释放，而是许多新技术、新手段、新理论的综合运用和实践，
并且当代的起重机朝着成套、系统和规模化方向发展。现在的生产一般生产量比较大，小型的起重机远远满足不了当代的需求，因此这种现象就导致了起重机朝着大型化和高速化方向的发展，并且对大型化高速化起重机的要求也越来越高。本次所设计的起重机为简易起重机，主要用于小县城、农村中的一些小企业上下吊运物品，在所设计中也适当的应用了电子技术，比如感应器的应用，并且所设计的起重机不仅可以上下吊运物品，而且可以在一定范围内摆动。
关键词：简易起重机，结构设计，机械。
目录
1 工作机构的设计 2
1.1 钢丝绳的选择 3
1.1.1 钢丝绳的种类 3
1.1.2 钢丝绳的型号 3
1.1.3 钢丝绳的选取 4
1.1.4 钢丝绳端部的固定 5
1.2 卷筒和滑轮的选择 6
1.2.1 滑轮的材料 6
1.2.2 滑轮的轮槽 6
1.2.3 滑轮的结构 7
1.2.4 滑轮的支承 8
1.2.5卷筒的种类和结构 9
1.2.6卷筒的强度 11
2 取物装置的设计 13

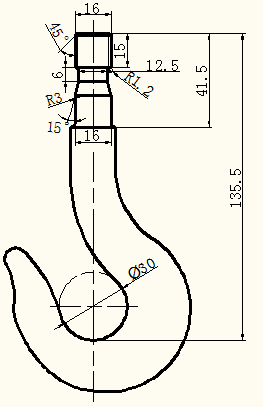

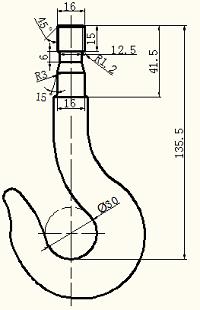

2.1 吊钩 13
2.1.1 吊钩的材料 13
2.1.2 吊钩的种类 13
2.1.3 吊钩的构造 14
2.2 卸扣 15
2.2.1 卸扣的构造与种类 15
2.2.2 卸扣的使用 16
3 动装置的设计和计算 16
3.1 卷筒效率的计算 16
3.2 卷筒转速的计算 17
3.3 电动机的选择 17
3.3.1 电动机类型的选择 17
3.3.2 电动机转速的选择 17
3.3.3 电动机功率的选择 18
3.4 计算总传动比 18
3.5 减速器的选择 19
3.6 制动器的选择 20
3.7 联轴器的选择 21
4 起重机结构的设计 23
4.1 常规载荷 24
4.2 构件材料的许用应力 25
4.3 摇臂杆的受力 26
4.4 主支承杆的设计 31
4.5 螺栓的受力 34
4.6 底座的支承 35
4.7 结构件的连接 35
4.8 传感器的选择 36
1 工作机构的设计
这里工作机构指的是起重机的起升机构，即包括钢丝绳、滑轮和卷筒。
1.1 钢丝绳的选择
1.1.1 钢丝绳的种类
钢丝绳是指用多根或多股细钢丝拧成的挠性绳索，钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。在物料搬运机械中，供提升、牵引、拉紧和承载之用。钢丝绳中的钢丝是碳合钢或合金钢通过冷拉或冷轧而成的丝材。钢丝绳常常用增加绳芯的办法来增加钢丝绳弹性和韧性、润滑钢丝、减轻摩擦。常用绳芯类型包括有机纤维、合成纤维、石棉芯或软金属等材料。
钢丝绳按形状可分为圆股钢丝绳、编织钢丝绳和扁钢丝绳。
钢丝绳按股中每层钢丝之间的接触状态可分为点接触、线接触和面接触。钢丝绳根据股的数目可分为6股绳、8股绳、18股绳等。外层股的数目越多，钢丝绳与滑轮槽的接触越好，寿命越长。
钢丝绳按拧绕的层次可分为单绕绳、双绕绳和三绕绳。单绕绳由若干细钢丝围绕一根金属芯拧制而成，挠性差，反复弯曲时易磨损折断，主要用作不运动的拉紧索。双绕绳由钢丝拧成股后再由股围绕绳芯拧成绳。常用的绳芯为麻芯，但在高温作业时，不宜用棉芯或软钢丝拧成的金属芯。制绳前绳芯浸涂润滑油，可减少钢丝之间摩擦所引起的损伤。三绕绳是以双绕绳作股再围绕双绕绳芯拧成的绳，挠性好，但制造较复杂。钢丝绳的绕制方向有顺绕和交绕两种。钢丝拧成股的绕向与股拧成绳的绕向相同者称顺绕，钢丝拧成股的绕向与股拧成绳的绕向相反者称交绕，交绕在起重作业中广泛使用。
因此，本次设计中使用的是纤维芯的交绕钢丝绳。
