10T桥式起重机电磁制动机构装配设计
1.课题研究的目的和意义
课题调研是我们深入生产实践、科学实践而取得感性认识，从中了解工业生产的整个过程，了解从设计到施工、管理以及新技术、新设备的应用，结合所学过的理论知识，使认识向深化发展。这种理论与实践的紧密结合才能完成调查研究任务。因此，调查研究的目的就在于使学生围绕毕业设计(论文)课题进一步了解与之有关的实际知识和进行资料的收集，为解决课题任务提供必要的条件。
（1） 了解课题研究的对象及生产、科研的实际
丰富生产实践知识，巩固和加深所学的理论知识，深入了解机械产品生产的全过程及最新科学技术在机械制造业中的应用，接触所研究的生产技术问题，了解生产的组织管理、土产的运输及产品销售情况，了解企业与研究院所深化改革的情况，尤其要了解产品服务对象对产品的各项要求。
（2） 加强理论联系实际，巩固所学知识
把生产中的机械加上设备、工艺与所学的理论知识相互联系进行分析，并加以深化．有利于了解课题。理论的原则化与生产实际的具体化、复杂化，只有在深入实际的过程中才能深刻地理解和认识，才能真正体会到理论联系实际的必要性，才能认识到在学校学过的许多知识与解决实际生产问题还有很大的差距，而缩短差距的方法只有到实践中去。
（3） 培养深入实际调查研究的作风，提高工程技术素质
学生长期生活在学校，所处的环境有很大的局限性，这就需要从多方面来观察问题，从各个角度来认识问题。因而，学生要到工人和技术人员中去，多听第—线人员的意见，把意见和建议集中起来，这样才有利于进行综合、比较，找出主要矛盾。深入实际，与工人、技术人员相结合，建立共同的思想基础，以增强劳动观点和群众观点，这不但是工作方法问题也是青年学生成长的必由之路。
二.课题调研
随着现代工业的发展，在冶金、机械、交通、运输、电力、建筑、采矿、化工、造船、港口和国防等工业部门中起重机的应用越来越广泛，它不仅在生产过程中起辅助作用，而且已成为大批量生产和流水作业不可缺少的组成部分，它是实现机械化、自动化，提高劳动生产率、减轻体力劳动的重要工具。
根据国民经济各部门的要求，需要设计、制造出大量、多品种、高质量、性能好、寿命长的起重机。起重机的制动机长期以来一直作为起重机的一个部件，它是利用制动轮(或圆盘)与不动的制动闸瓦(制动闸瓦与机构相联)之间的摩擦力使起重机机构停止的一种装置。
制动机的类型与选择
制动装置有许多不同的结构型式：有用圆盘式摩擦元件的(圆惫制动器)，有锥形制动面的(锥形制动器)和圆柱形制动面等，而后者本身又分为瓦块式制动器和带式制动器两种。
起重机上的制动器可以由操纵者用手或脚直接操动，也可以用机械来操动。目前机械操动的起重机制动器大多用电磁铁或电动液压推杆来操动，只有大功率的带式制动器才用液压操动或电动机操动。
本报告设计的电磁制动机所属瓦块式制动器。块式制动器按结构可分为单块式和双块式两类。
本设计所属双块式制动器。双块制动器在制动轮轮缘外侧对称地安装两个制动瓦块，并用杠杆系统把它们联系起来，使两个制动瓦块根据机构合闸或松闸的要求，同时压紧或脱开制动轮，这种制动器就是双块制动器。它适用于需要正、反转的机构，如起重机的起升机构或运行机构。在驱动机构的电动机通电工作时，制动器上的松闸装置同时通电推动制动杆松闸，使瓦块脱开制动轮，机构运转。而在电动机断电不工作时，松闸装置不通电，依靠弹簧、重锤或元件自重产生的作用力合闸制动，使机构速度降低直至停止。这种能实现机构断电制动、通电运转的制动器称为常闭式制动器。在起重机械突然断电的情况下，常闭式制动器使机构合闸制动停止运动，对保证人身设备安全有着特别重要的意义。
三.课题研究的基本内容
这篇毕业设计的论文主要阐述的是一套系统的关于电磁制动机装配的设计方法。电磁制动机是瓦块式制动器的一种形式，在论文中，首先，电磁制动器作了简单的介绍，接着，阐述了电磁铁块式制动器的构造及原理图。然后按照设计准则和设计理论设计了电磁制动机。接着对电磁制动机的部件组成进行了尺寸计算和校核，然后进行装配
目录
第一章 绪 论 1
1.1 引言 1
1.2 选题背景与意义 1
第二章 系统方案设计 2
2.1 桥式起重机 2
2.1.1 桥式起重机的简图 2
2.1.2 桥式起重机的结构、分类、作用 2
第三章 制动机 4
3.1 制动机的原理 4
3.2制动机的类型与选择 4
3.3块式制动器 7
3.3.1 单块制动器 8
3.3.2 双块制动器 8
3.4 电磁制动机 11
3.4.1 电磁制动机分类及装配图 11
3.4.2 电磁制动机调整方法 12
第四章 装配设计 16
4.1 制动装置装配图设计 17
4.2 画零件图 17
4.3 装配过程 18
第五章 结 论 19
参考文献 20
总结 21
致谢 22
附录 23
附录1 桥式起重机参数 24
附录2 弹簧 25
附录3 轴栓 26
附录4 螺杆 27
附录5 右制动臂 28
附录6 左制动臂 29
附录7 制动座 30

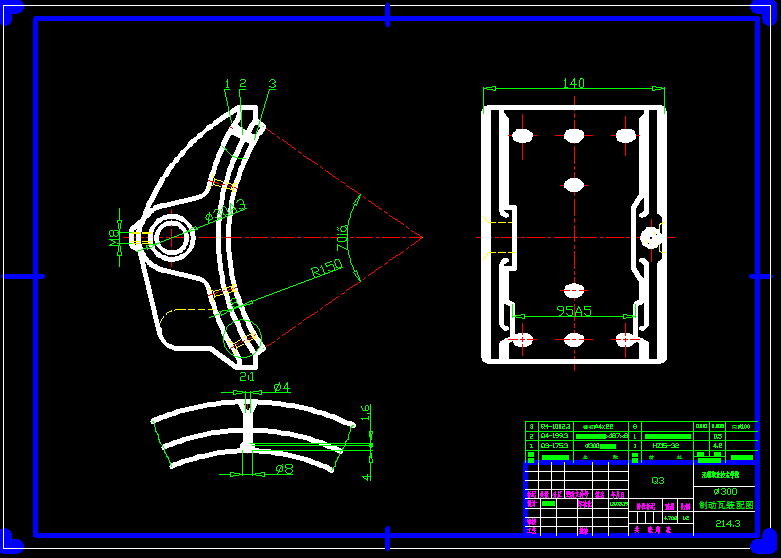

附录8 制动瓦装配图 31
附录9 电磁铁块式制动器 32
附件 CAD图纸 33
外文翻译 42
