本田雅阁发动机电喷系统故障分析与排除
摘要:汽车电喷系统主要由电子控制器、传感器和执行器组成。本文主要介绍了本田雅阁电喷系统的结构组成和工作原理、组成部件、功能及电喷系统故障的分析与排除。通过五个案例详细的分析,更加清楚、详细的了解了本田雅阁发动机电喷系统故障及其如何排除。
关键词:电喷系统;工作原理;故障分析与排除
第一章 电子燃油系统的结构组成与工作原理
第一节 燃油供给系统
燃油供给系统主要组成部件有油箱、汽油泵、汽油滤清器、汽油压力调节器及喷油器等,其作用是想汽油喷射系统提供压力稳定的汽油,并在控制器的控制下,将适量的汽油喷入进气管。
一 、汽油泵
汽油泵的作用是将汽油增压,并源源不断的泵入供油管路。汽油泵主要有直流电动机和油泵组成,按安装位置不同分为:
内置式—安装在油箱中,具有噪声小、不易产 生气阻、不易泄漏、管路安装简单等优点。
外置式—串接在油箱外部的输油管路中,易布置、安装自由度大,噪声大,易产生气阻。
按电动燃油泵的结构不同分为:涡轮式、滚柱式、转子式和侧槽式。
当点火开关打开或发动机熄灭后,电控燃油喷射系统中的燃油泵一般预先或延迟工作2~3S,以保证燃油系统必须的油压。
在发动机起动过程和运转过程中,燃油泵应保持正常工作。
打开点火开关但不起动发动机,或关闭点火开关后,应适时切断燃油泵控制电路,使燃油泵停止工作。
二 喷油器
喷油器按用途可以分为多点喷射用喷油器和单点喷射用喷油器两种。
如果按构造分类,又可分为燃料从喷油器上部供给的上部供油方式和燃料从喷油器下部供给的下部供油方式。
多点喷射系统中,喷油器大多采用上部供油方式。
电控汽油喷射系统的喷嘴型式,根据其结构可分为轴针型和孔型两种。
轴针型喷嘴不易堵塞.而孔型喷嘴喷出的燃油雾化好。
对轴针型喷嘴来说,由于制造厂家不同,有的将针阀做成球阀,有近年来,出于提高轿车性能和经济性的考虑,用户越来越倾向于选用四气门发动机,因而出现了双孔喷油器,
这种双孔喷油器的特点是可向四气门发动机的两个进气门等量均匀地喷射燃料。
针阀型喷油器最早出现于1967年,雾化效果好,是目前应用最广泛的一种啧油器。喷油器主要由滤网、线束连接器、电磁线圈、回位弹簧、衔铁和针阀等组成,针阀与衔铁制成一体。轴针式喷油器的针阀下部有轴针伸入喷口。
三 燃油压力调节器
汽油压力调节器的作用是使喷油器的喷油压力稳定,以保证控制系通过喷油器时间可精确控制空燃比精确。
工作原理
上腔为进油总管的油压,下腔连进气管为进气真空度。

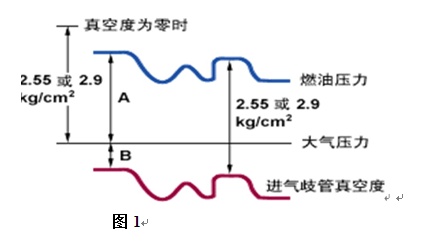

如图1为设定好的规定数值即喷油压力和标准大气压之差如250kpa。当进气管具有真空度及真空度变化时,膜片克服弹簧阻力打开,多余汽油从回油口流回油箱,减小喷油压力,始终确保喷油压力和进气管真空度之差保持在规定数值。
弹簧的设定弹力为250kPa,
当进气歧管真空为零时,燃油压力保持在250kPa。
当进气歧管真空度变化时,会影响到膜片的上下动作,以改变燃油压力;
当发动机启动后,进气歧管产生真空,怠速时真空为400mmHg(压力为—54kPa),故怠速时的燃油压力调整值为250—54等于196kPa。
节气门全开时,真空约为40mmHg(压力为—5kPa).故燃油压力调整值250—5等于245kPa。
