基于32位微机的点阵图形液晶显示模块设计
要设计一个点阵图形液晶显示模块并通过32位微机来实现其显示功能，首先需要了解液晶显示的发展，熟悉LCD的基本结构、基本特性和参数，LCD驱动的基本原理与方法。下面先对这两方面的内容加以介绍。然后讲解如何设计显示模块电路。
3.1 液晶的发展趋势及原理介绍
液晶的发现是由奥地利植物学家F•Reinetzer在一百年前完成的，然而长期以来并未给人类带来多少好处。直到20世纪60年代，几个年轻的电子学家才打破了沉寂。
液晶是一呈液体状的物质，它是一种几乎完全透明的物质，同时呈现固体与液体的某些特征。液晶从形状和外观看上去都是一种液体，但它的水晶式分子结构又表现出固体的形态。像磁场中的金属一样，当受到外界电场影响时，其分子会产生精确的有序排列；如对分子的排列加以适当的控制，液晶分子将会允许光线穿透；光线穿透液晶的路径可由构成它的分子排列来决定，这又是固体的一种特征[2]。
从1971年开始，液晶作为一种显示媒体使用以来，随着液晶显示技术的不断完善和成熟，使其应用日趋广泛，到目前已涉及微型电视、数码照相机、数码摄像机以及显示器等多个领域。在其经历了一段稳定、漫长的发展历程后，液晶产品已摒弃了以前那种简陋的单色设备形象。
目前，它已在平面显示领域中占据了一个重要的地位，而且几乎是笔记本和掌上型电脑必备部分。1985年，自从世界第一台笔记本电脑诞生以来， LCD液晶显示屏就一直是笔记本电脑的标准显示设备，所以一谈到LCD必定会与笔记本电脑扯上关系。LCD显示器在笔记本电脑的发展历程中也发挥过不同的作用，但随着液晶显示技术的不断进步，基于LCD在笔记本电脑市场占据多年的领先地位之后，具备平滑显示屏幕的LCD液晶显示器又开始逐步地进入桌面系统市场。笔记本电脑为了达到轻、薄、小等功能，率先采用LCD液晶面板作为显示器。发展至今，更多的电子产品都纷纷采用LCD作为显示面板（如移动电话、便携式电视、游戏机等），因而也令LCD产业得到了蓬勃的发展[3]。
液晶是在一定温度范围内，既具有各向异性的晶体所特有的双折射性，又具有液体流动性的一种物质状态。液晶的各向异性与低弹性常数等特异功能使液晶具有丰富多彩的电光效应，不同的电光效应可制成不同类型的液晶显示器件[4]，表3.1列出具有实用价值的电光效应及相应的液晶显示器件。
所有液晶显示器件的基本显示原理是一样的:具有偶极矩的液晶棒状分子在外加电场的作用下排列状态发生变化，使得通过液晶显示器件的光被调制，从而呈现明与暗，或透过与不透过的显示效果。液晶显示器件中的每个像素都单独地被加在其两侧的电极上的电位差控制:当电位差绝对值大于液晶的闽值电压时，像素呈显示态;反之，像素不产生电光效应;当电位差在阐值电压附近时，液晶将呈现较弱的电光效应。液晶显示器件中每一个显示像素都可以单独被电场控制，不同的显示像素按照控制信号的“指挥”便可以在显示屏上组成不同的字符，数字及图形。
表3.1 根据电光效应分类的液晶显示器件
静态驱动型
扭曲向列效应（TN）
段型
宾主效应（GH）
动态驱动型
相变效应（PC）
点矩形
电场效应
电控双折射效应（ECB）
STN
铁电效应（FE）
DSTN
电光效应
超扭曲效应（STN）
NTN
电流效应
动态散射型（DS） SBE
电热效应
二端
OMI
有源矩阵型（AM）
三端TFT

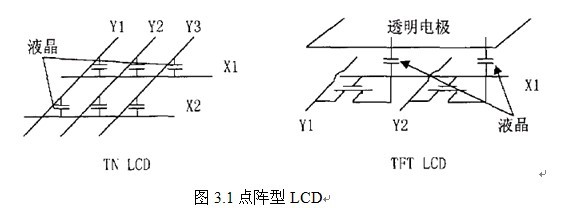

目前具有十分广阔市场前景的液晶显示器件，主要是超扭曲向列(STN)LCD和薄膜晶体管(TFT)LCD。其中TFTLCD则用于液晶电视，笔记本电脑，彩色文字处理机等大尺寸，高分辨率，全色化的领域;而超扭曲向列(STN)LCD是应用最广的一类液晶显示器件，常用于移动电话，PHS(个人手持系统)，寻呼机，在中小尺寸LCD领域占很大市场，有独特的优势[5]。
