基于GPS模块快递运输状况记录仪的设计
摘要
在现代生活中,网上购物变为一种遍及全球的购物形式,然而,在物流的过程中,丢失和破损的现象是普遍存在的,从整体来看,中国快递行业信息水平仍然很低,许多企业也没有创设全面的信息管理系统,或者将所有模块之间彼此存在孤立完成组合,欠缺生产流程,信息流不畅的一些疑问,当面对大量包裹时,几乎不可能让快递员处理你的包裹。许多人都有过收到不完整快递的经历。假如说没有先查看就签收的习惯，那么就只能像哑人吃黄连虽苦却说不出了。作为一个包装监控系统，这种相对来说比较容易的仪器很难满足用户对包装的有效监控。
快递运输状况记录仪是通过单片机数据采集系统将发生运动等其他状况,与最常见的51单片机外接加速度陀螺仪模块、GPS模块来表达和记录在交通沿线的过程中所运输物体的运动状况,并记录的信息存储在SD卡中。
关键词
单片机 ； GPS模块 ； SD卡模块 ； 加速度陀螺仪 ； 温湿度传感器
Express transportation condition recorder
Abstract：in modern life, online shopping become a common way of shopping, however, in the process of logistics, damage and loss phenomenon is widespread, such as on the whole, China's express delivery industry information level is still low, many enterprises have not built a full range of information management system, or has completed system exists between modules mutual isolation, lack of production flow, information flow not free, can't reach the expected goal in the face of a large number of packages, want to let the Courier to your package by protecting, it is almost impossible. A lot of people have had the experience of the damage in the package, if did not check the habit of resigning first, then can only oneself secretly complain bitterness. As a package monitoring system, such a simple instrument can hardly meet the needs of users to effectively monitor the package.
Express transportation conditions recorder is by single-chip microcomputer data acquisition system will be happening in the movement, and so on and so forth, with the most common external 51 single-chip microcomputer and acceleration gyroscope module, GPS module to express to record and express transportation along in the process of the route, record the information stored in SD card.
Keywords: Single chip microcomputer; GPS module; SD card module; Acceleration gyroscope; Temperature and humidity sensors.
第一章 绪论
1.1课题的背景及意义
在21世纪物流业已逐渐成我国第三产业新经济的增进点也是中国经济的支柱产，当今社会不管哪个行业都离不开物流运输离不开快递.我国在“十一五”的会议把“大力进步现代物流业”当做目标，那么什么是现代物流呢？通俗来说，就是将采买、产出、售卖、存货、供应、传输到供应链的消费其特点是高效、多性能、一体化的综合服务行业。它也指从开始到供应链末端的原材料、成品等的整个过程，以及相关信息的有效流动。它还指从原料供应到成品供应链的整个过程。以及相关信息的有效流通。我国十大振兴产业其中就有物流业，在2009年里物流业的新改革振兴计划“表明物流进步十大重点任务，重点是使物流信息化水平更高”。经济全球化进程中，它的进步突飞猛进。物流作为供应链中最复杂的过程，在信息化过程中存在困难变成了现代物流管理的产物和必定走向，物流信息化管理是有关人员的一直的目标。2014年，中国的物流运输总额已经达到213兆5000亿人民币,比去年这一时期增加7.9%。社会物流总本金超过9兆7000亿元。比上年增长8%。然而，社会物流和GDP的总本金是17%，是美国的两倍，物流本金也较高。此外，我国物流行业存在错误率高、数据共享率低、运转效力低、欠缺工作监控、难以预测决策等疑问。所以，必须通过信息技术的方法来处理这些疑问。物联网是信息化运用的新模式，它与物流业拥有非人工的兼容性。从古至今,物联网是首个被物流领域运所用的技术。技术在不断的进步的,这使得在物联网体系下创设物流信息管理变成了必然。物流企业跟着这些改变会迎来管理模式的转变。
随着物联网技术的运用,尤其是RFID技术的运用,能够在感知的基础上完成商品数据的创设,从而创设全球货物状况监测系统。它不只提供片面的产品、物流信息还有跟踪和跨境贸易信息。它帮助货物进出货物和其他贸易参与者随时掌握运输。以及有关货物的信息,提升在国内贸易对危机的管理能力。物联网的进步推进了物流产业的技术发展，历史革新，一系列的新技术就要被运用在物流产业中。在新型管理的模式中，物联网的发展也给物流行带来更好的技术、机会和挑战。它打破了传统产业的狭隘领域,为其提供了更广阔的进步空间。
1.2设计的任务和要求
在运输中关系到要素有很多比如人、物、运输的工具、行程等等。这些其实是物流过程中最为复杂的根本，其中的人，则是在运输过程中最重要的，也就是司机，是物流过程中最难管的一部分。之所以说将军在外，军令有所不予相受，物流公司很难从目前的情况下对驾驶员的行为进行监督，只能选用更广泛的管理形式。除了司机，货物，以外运输的工具、行程同样也存在监管难的问题。货物的状况，有些药品能否按温度贮存，失去了有效的管理。因此会有不必要的损失增加，还会有安全疑问。物联网技术的引用在某些程度上让这些疑问得到了好转。如果可以在车上,根据GPS定位系统,安装各种传感器,这些标签、传感器能把交通数据发送到中心,5月以来,根据这些信息来判别整个过程不反常的。例如，车辆停放位置，货物温度，以及一些国际公司乃至能传送货物实时画面。通过这种形式，运输车辆能够以一种正当的形式，以数据观察为主线完成运输过程，使得传感器设备能够与司机实时交互，除了中心通信。例如，超快的速度，提示不了，货物有异样状况提醒等。经过智能手段的处理，能够有效地处理上述一些疑问，以确保运输过程变得有效、安全。
目 录
摘要 1
关键词 1
第一章 绪论 2
1.1课题的背景及意义 2
1.2设计的任务和要求 3
1.3 技术特点 3
1.4 课题研究的内容 3
第二章 系统的总体设计 4
2.1 系统整体方案设计思路 4
2.2 具体要求 4
第三章 硬件的选择与介绍 5
3.1 AT89C51单片机简介 5
3.1.1 AT89C51单片机的构造 6
3.1.3 I/O端口性能 6
3.2 加速度陀螺仪的选择 9
3.2.1 MPU-6050陀螺仪介绍 10
3.3 GPS模块的选择及性能介绍 13
3.3.1 GPS OEM的介绍 13
3.3.2系统通信原理 14
3.3.3关于GPS25L伏特S的连接 15
3.4 SD卡模块的简介 17
3.5 SHT11温度传感器的介绍 18
第四章 系统的软件设计 22
4.1 系统软件设计方案 22
4.1.1系统流程图 22
1、 mpu6050 22
2、 GPS模块获取数据的完成 23
3、 SHT11温度的采集方法 23
第五章 总结与展望 24
结 论 24
展 望 24
致 谢 25
参考文献 25
附 录 26

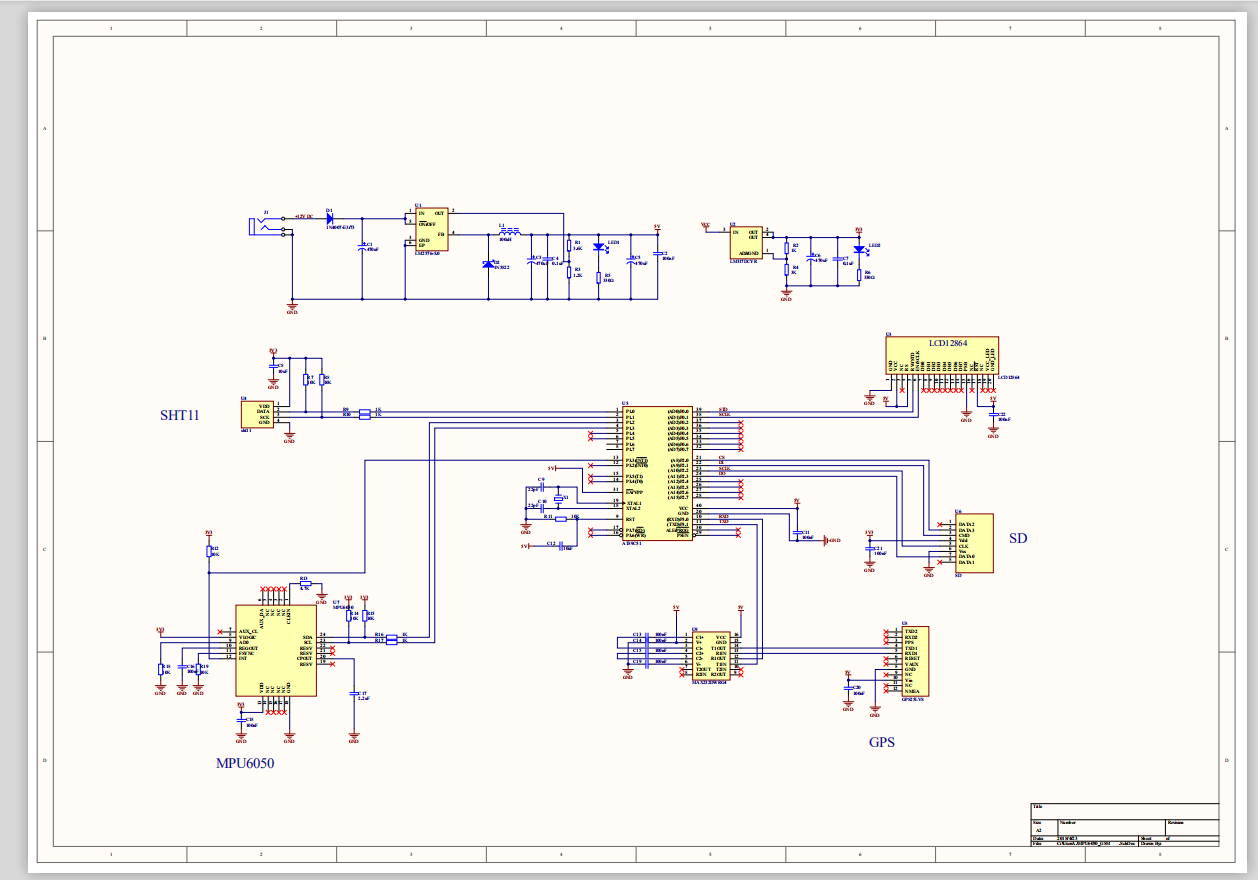

总原理图 26
源程序 26
参考文献
(1)陈骏莲，倪云峰. 单片机原理与运用基础[M]. 北京：清华大学出版社，2009
(2)谢维成.杨加国.单片机原理与运用及C51程序设计 [M]. 北京：清华大学出版，2009
(3)MCS_51单片机与GPS_OEM板数据通讯的研究与运用[J].董作民,2000第 14卷第 3期
(4)周小燕.尚晓明.基于AT89C51的温度监控系统 [D], 焦作大学
(5)温湿度传感器SHT11的感测系统设计[J]. 姜连祥,许培培. 单片机与嵌入式系统运用. 2007(04)
(6)MAX232, MAX232I DUAL EIA-232 DRI伏特ER/RECEI伏特ER Data Sheet. Texas Instruments America,Inc. . 1998
(7)51单片机SD卡SPI模式操作[J]. 司新生. 教育教学论坛. 2010(29)
(8)用51单片机读写SD卡[J]. 孟桢尧. 电脑编程技巧与维护. 2012(11)
