运输升降机的总体整合设计
1 系统选型
（1）I/O点数统计：
I/O点数是PLC的一项重要指标。合理选择I/O点数既可使系统满足控制要求，又可使系统总投资最低。PLC的输入输出总点数和种类应根据被控对象所需控制的模拟量、开关量、输入输出设备情况来确定，一般一个输入输出元件要占用一个输入输出点。考虑到今后的调整和扩充，一般应在估计的总点数上再加上20%—30%的备用量。该系统有19个数字输入点19个数字输出点，考虑余量后需要22个数字输入点22个输出点。
（2）用户存储器容量的估算
PLC常用的内存有EPROM、EEPROM和带锂电池供电的RAM。一般微型和小型PLC的存储容量是固定的，介于1—2KB之间。用户应用程序占用多少内存与许多因素有关，如I/O点数、控制要求、运算处理量、程序结构等。因此在程序设计之前只能粗略地估算。根据经验，每个I/O点及有关功能元件占用的内存量大致如下：
开关量输入元件：10—20B/点
开关量输出元件：5—10B/点
定时器/计数器：2B/个
模拟量：100—150B/个
通信接口：一个接口一般需要300B以上
根据上面算出的总字节数再考虑增加25%左右的备用量，就可估算出用户程序所需的内存容量，从而选择合适的PLC内存。该系统有19个数字输入点19个数字输出点，需内存340B，有高速计数器1个，需内存16B，考虑余量后需要内存380B。
（3）CPU功能与结构的选择
PLC的功能日益强大，一般PLC都具有开关量逻辑运算、定时、计数、数据处理等基本功能，有些PLC还可扩展各种特殊功能模块，如通信模块、位置控制模块等，选型时可考虑以下几点：功能与任务相适应，PLC的处理速度应满足实时控制的要求、PLC结构合理、机型统一、在线编程和离线编程的选择。运输升降机控制所要求的控制功能简单，小型PLC就能满足要求了。
综上所述，结合下表分析
CPU221 CPU222 CPU224 CPU226
程序存储器 2048字 4096字
用户数据存储器 1024字 2560字
用户存储器类型 EEPROM
数据后备典型时间 50h 190h
本机IO 6入/4出 8入/6出 14入/10出 24入/20出
扩展模块数量 无 2个 7个
数字量IO印象区大小 256（128入/128出）
模拟量IO印象区大小 无 16入/16出 32入/32出
33Hz布尔指令执行速度 0.37/微妙/指令
内部继电器 256
计数器/定时器 256/256
顺序控制继电器 256
该控制系统CPU模块采用CPU-226（AC/DC/继电器）模块，它可控制整个系统按照控制要求有条不紊地进行。同时由于该模块采用交流220V供电，并且自带24数字量输入点和20个数字量输出点，完全能满足运输升降机控制系统的要求，所以不再需要另外的电源模块、数字量和输出模块。
6．2 主要元器件的介绍
（1）数字量直流输入模块

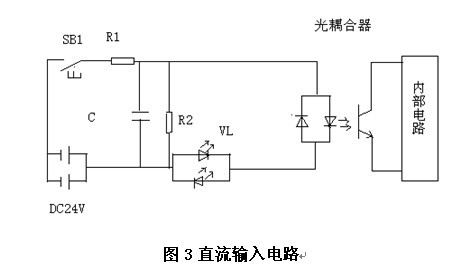

图3所示是直流输入模块的输入电路。光耦合器隔离了输入电路与PLC内部电路的电气连接，使外部信号通过光耦合变成内部电路的电气连接，使外部信号通过光耦合变成内部电路能接收到的标准信号。当现场开关闭合后，外部直流电压经过电阻R1和阻容滤波后加到光耦合器的发光二极管上，经过光耦合，光敏晶体管接收光信号，并能接受的信号送入内部电路。在输入采样时送入输入印象寄存器。现场开关通断状态，对应输入印象寄存器的1/0状态，当输入端的发光二极管点亮，即指示现场开关闭合。外部直流电源用于检测输入点的状态，其极性可以任何接入。
