基于S7-200 PLC数控转塔冲床控制系统设计
摘要：

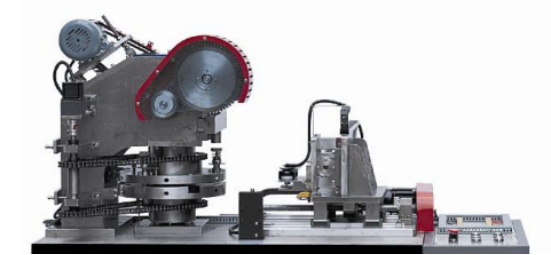

该系统采用PLC和PC相集合，通过对人机界面进行操作，经由I/O模块反馈到PLC中，对输入的信息进行处理分析。电气控制部分主要包括电气控制柜，由电源控制模块、步进电机驱动模块、伺服电机驱动模块、可编程控制器模块、变频器模块、触摸屏模块等组成。电源控制模块主要由三相电源总开关（带漏电和短路保护）、电源控制继电器、急停按钮、旋钮开关等组成，可实现整台设备的电路控制及安全操作；可编程控制器模块采用西门子S7-200SMART（6ES7 288-1ST40-0AA0）和三菱（FX3U-48MT/ES-A）两种主机（用户可根据需要任意选配）；变频器模块采用三菱（FR-E740-0.75k）变频器；触摸屏模块采用西门子7英寸、真彩色触摸屏。
关键词：I/O模块 plc 电气控制柜 可编程控制器模块
S7-200smartPLC CNC turret punch press control system based on the (Electrical)
Abstract：
The system uses PLC and PC combination, through the operation of the man-machine interface, through the I/O module feedback to PLC, analyzing the input information. The electric control part consists of electrical control cabinet, composed of a power supply control module, stepper motor drive module, motor drive module, programmable controller module,inverter module, touch screen module.it is mainly composed of athree-phase power switch (with leakage and short circuit protection), power control,emer gency stop button, knob switch and other components,S7-200SMART (6ES7 288-1ST40-0AA0) and Siemens Mitsubishi (FX3U-48MT/ES-A) two (userhost according to the needs of any optional); inverter module using Mitsubishi (FR-E740-0.75k) inverter; touch screen module using Siemens 7 inches, true color touch screen.
目 录
摘要： 2
关键词： 2
第一章 绪论 4
1.1设计的背景 4
1.2研究的主要内容，拟解决的主要问题 4
1.3 预计的期望及成果 5
第二章 电气原理图及硬件部分 6
2.1设备组成 6
2.2电气控制部分 7
2.2.1交流电机主电路 7
2.2.2控制系统中不同供电电源的获得 7
2.2.3辅助控制电路 8
2.3 S7-200可编程控制器（PLC）模块 11
2.4 变频器外接线路及外围元器件 16
2.5驱动器的选用及接线 18
第三章 电器柜设计及电气接线工艺 21
3.1工作流程 21
3.2电源控制线路接线工艺 22
第四章 数控转塔冲床调试报告 24
4.1 控制系统的调试 24
4.1.1断电检查 24
4.1.2 通电检查 24
4.1.3系统调试 24
第五章 总结回顾 26
第六章 致谢 27
参考文献
1.《零基础学西门子s7-200plc》 赵景波 机械工业出版社
2.《机电控制与PLC》 张铮 机械工业出版社
3．《数控机床电气控制与联调》 王北平 徐良雄 华中科技大学出版社
4.《西门子s7-200-SMART-system系统手册》
5.《三菱变频器FR-E700使用手册》
6.《东元TSTE交流伺服系统简易手册》
