LED显示屏动态显示和远程监控的实现的设计
摘 要：由于普通LED点阵显示屏动态显示通常采用硬件扫描驱动，这在一些需要特殊显示的场合显得不够灵活。文中提出了一种利用PC机和单片机的通讯来实现显示屏灵活的动态显示和远程监控的设计方法，同时该方法还可以将显示内容在PC机上进行预览。
关键词：LED；动态显示；远程控制；显示预览
1引言
LED 点阵电子显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。同时也可广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。
目前大多数的LED点阵显示系统自带字库。其显示和动态效果（主要是显示内容的滚动）的实现主要依靠硬件扫描驱动，该方法虽然比较方便，但显示只能按照预先的设计进行。而实际上经常会遇到一些特殊要求的动态显示，比如电梯运行中指示箭头的上下移动、某些智能仪表幅值的条形显示、广告中厂家的商标显示等。这时一般的显示系统就很难达到要求。另外，由于受到存储器本身的局限，其特殊字符或图案也往往难以显示，同时显示内容也不能随意更改。本文提出一种利用PC机和单片机控制的LED显示系统通讯方法。该方法可以对显示内容（包括汉字和特殊图符）进行实时控制，从而实现诸如闪动、滚动、打字等多种动态显示效果。该方法同时还可以调节动态显示的速度，同时用户也可以在PC机上进行显示效果的预览，显示内容亦可以即时修改。另外，通过标准的RS232／485 转换模块还可以实现对显示系统的远程控制。
2系统硬件设计
本 系统主要的硬件设计是下位机单片机的显示 控制部分。而上位机（PC机）与单片机显示控制部分的接口为标准RS232通讯方式。若需实现远程监控，只需增加RS232／485转换模块即可，该部分已有成熟的电路设计，故不再详细叙述。

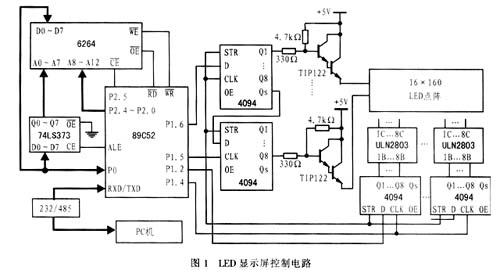

具体的LED显示屏控制电路如图1所示。整个电路由单片机89C52、点阵数据存储器6264、列驱动电路ULN2803、行驱动电路TIP122、移位寄存器4094及附属电路组成。该电路所设计的电子屏可显示10个汉字，需要40个8×8 LED点阵模块，可组成16×160的矩形点阵。由于AT89C52仅有8k存储空间，而显示的内容由PC机控制，因此不可能预先把需要显示的内容做成点阵存在单片机中，而只能由PC机即时地把所需显示的点阵数据传给单片机并存入缓冲区6264。
该电路的显示采用逐行扫描方式。工作时，由单片机从缓冲区取出第一行需要显示的20字节点阵数据，再由列点阵数据输入端P1．2口按位依次串行输入至列移位寄存器，其数据输入的顺序与显示内容的顺序相反。然后置行点阵选通端P1．3为1，即置行移位寄存器的D为高电平，STR使能（所有4094的OE 引脚接＋5V电平），从而使列移位寄存器中的数据同时并行输出以选通该行。经延时一段时间后再进行下一行点阵数据的显示。需要注意的是，每次只能选通一行数据，即要通过不断的逐行扫描来实现汉字或字符的显示。
