基于PLC的全自动烫毛机设计
摘 要：市场上现有的全自动吸尘器（地保）的生产，需要大量的尼龙毛刷。最初的尼龙毛刷是完完全全基于人力的作业的，通过人工束料，烫料，切料。这种制作方式的效率低下，耗时长，消耗大量人力资源，以及缺乏准确性，随着家庭清洁装置的发展对速度和准确性的要求越来越高。为替代人工，降低成本，提高效率所以需要生产一种全自动的烫毛机。
现阶段的烫毛主要是靠人工的作业。而本文所介绍的则是采用PLC和信捷文本来实现自动化烫毛切料。本机器具有如下几个特点：1、切烫毛效率提高。2、切烫料误差率低。3、自动烫毛机基本实现自动化。
关键词：可编程序控制器（PLC），自动烫毛
Based on the full automatic ironing machine design PLC
ABSTRACT：The market of existing automatic cleaner (UTI) production, need a lot of nylon brush. Nylon brush was initially completely based on human work, through artificial beam material, hot material, cutting material. The low efficiency of production, time-consuming, consume a large amount of human resources, and a lack of accuracy, with the development of household cleaning device on speed and accuracy of the increasingly high demand. To replace the artificial, reduce costs, improve efficiency and so need to produce a fully automatic ironing machine.
Scalding at this stage is mainly by manual work. And this is the use of PLC and stored the text to achieve automatic hot hair material. This machine has the following characteristics:1, cut the scalding efficiency.2, cut the hot material low error rate.3, the basic realization of automatic ironing machine automation
Keywords: programmable controller (PLC),automatic scalding
目 录
第一章 概述 1
1.1基于PLC的自动烫毛机的意义 1
1.2 PLC简介 1
1.3 PLC的特点 2
1.3.1PLC的分类及应用 2
1.3.2 PLC的工作过程 4
第二章 自动烫毛机硬件组成 5
2.1控制要求 5
2.2自动烫毛机的硬件需求 7
2.2.1 PLC的选择 8
2.2.2信捷文本简介 9
2.2.4热电偶简介 10
2.2.5加热金属材料及隔热材料 10
2.2.6狮威温度控制器简介 12
第三章 自动烫毛机软件设计 14
3.1 自动烫毛机PLC I/O分配表 14

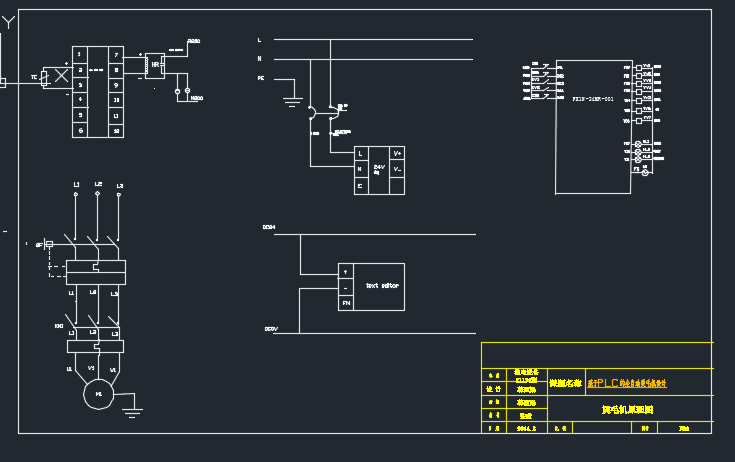

3.2自动烫毛机 PLC硬件接线 15
3.3 自动烫毛机PLC梯形图 17
第四章 自动烫毛机的人机界面 26
4.1信捷文本工程的建立 26
4.2信捷文本的工程画面 27
4.3信捷文本与PLC连接 28
结 论 29
致 谢 30
参 考 文 献 31
第一章 概述
1.1基于PLC的自动烫毛机的意义
现阶段的烫毛主要是靠人工的作业。而本文所介绍的则是采用PLC和信捷文本来实现自动化烫毛切料。本机器具有如下几个特点：
1、切烫毛效率提高：由于采用气缸协调自动作业方式，自动切烫料不受时间、人的体力等因素的限制，可以实现24小时无间断运行。而且单位时间内切烫数量多，因此本机器能连续大量的切烫料。自动烫毛机每小时可切烫2400件物品。相比于人工每小时最多切烫300多根的效率来说，可谓是小巫见大巫。更重要的是本机器是自动运行不需要大量的劳动力来从事作业，从而节省大量人力。
2、切烫料误差率低：切烫毛的主要误差存在于切毛的长短和烫毛的均匀程度。以前的人工烫切毛很难保证烫毛的均匀程度和切毛的长短。采用自动烫毛机可以实现产品的长短的任意调节，而且可以稳定实现烫毛的均匀程度，实现毛料的烫切均匀。
3、自动烫毛机基本实现自动化：制造自动烫毛及的目的之一就是为了减少劳动力的使用，降低劳动强度，自动烫毛机能最大限度的减少人员的使用，基本做到无人作业。自动烫毛机在送好料时，烫切毛本身并不需要人员，在自动烫切毛的过程中主要从事以下工作：由人工控制自动分拣系统的运行；出料口末端由人工收集烫切好的产品；人工对自动烫毛及进行管理和维护。
1.2 PLC简介
可编程序控制器PC（Programmable Controller）又称可编程序控制器PLC（Programmable Logic Controller），是微机技术与继电器常规控制技术相接合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯，摈弃了微机常用的计算机编程语言的表达形式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很容易。PLC现已成为现代工业控制三大支柱（PLC、CAD/CAM、ROBOT）之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通信联网功能、易于与计算机接口、能对模拟量进行控制、具备告诉计数与位控等高性能等优异性能，日益取代由大量中间继电器、时间继电器、计数继电器等组成的传统继电－接触控制系统在机械、化工、石油、冶金、电力、轻工、电子、纺织、食品、交通、等行业得到广泛应用。PLC的应用深度和广度已经成为一个国家工业先进水平的重要标志之一。
【工程设计类课题：】
明确设计具体任务，设计原始条件及主要技术指标；设计方案的形成（比较与论证）；该学生的侧重点；应完成的工作量（论文、图纸、及计算机应用要求等……）
市场上现有的全自动吸尘器（地保）的生产，需要大量的尼龙毛刷。最初的尼龙毛刷是完完全全基于人力的作业的，通过人工束料，烫料，切料。这种制作方式的效率低下，耗时长，消耗大量人力资源，以及缺乏准确性，随着家庭清洁装置的发展对速度和准确性的要求越来越高。为替代人工，降低成本，提高效率所以需要生产一种全自动的烫毛机。
现阶段的烫毛主要是靠人工的作业。而本文所介绍的则是采用PLC和信捷文本来实现自动化烫毛切料。
1. 完成基于PLC的全自动烫毛机设计
2. 完成外文资料翻译一份（3000单词字以上）；
3. 完成毕业设计调研报告一份；（两页左右）
4. 完成毕业设计说明书一份；（30页）
5. 完成相关图纸。（两张0号图工作量）
一、选题简介、意义
市场上现有的全自动吸尘器（地保）的生产，需要大量的尼龙毛刷。最初的尼龙毛刷是完完全全基于人力的作业的，通过人工束料，烫料，切料。这种制作方式的效率低下，耗时长，消耗大量人力资源，以及缺乏准确性，随着家庭清洁装置的发展对速度和准确性的要求越来越高。为替代人工，降低成本，提高效率所以需要生产一种全自动的烫毛机。
现阶段的烫毛主要是靠人工的作业。而本文所介绍的则是采用PLC和信捷文本来实现自动化烫毛切料。本机器具有如下几个特点：
1、切烫毛效率提高：2、 切烫料误差率低：3、自动烫毛机基本实现自动化：
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）
现阶段的烫毛主要是靠人工的作业。而本文所介绍的则是采用PLC和信捷文本来实现自动化烫毛切料。本机器具有如下几个特点：
1、切烫毛效率提高：由于采用气缸协调自动作业方式，自动切烫料不受时间、人的体力等因素的限制，可以实现24小时无间断运行。而且单位时间内切烫数量多，因此本机器能连续大量的切烫料。自动烫毛机每小时可切烫2400件物品。相比于人工每小时最多切烫300多根的效率来说，可谓是小巫见大巫。更重要的是本机器是自动运行不需要大量的劳动力来从事作业，从而节省大量人力。
2、切烫料误差率低：切烫毛的主要误差存在于切毛的长短和烫毛的均匀程度。以前的人工烫切毛很难保证烫毛的均匀程度和切毛的长短。采用自动烫毛机可以实现产品的长短的任意调节，而且可以稳定实现烫毛的均匀程度，实现毛料的烫切均匀。
3、自动烫毛机基本实现自动化：制造自动烫毛及的目的之一就是为了减少劳动力的使用，降低劳动强度，自动烫毛机能最大限度的减少人员的使用，基本做到无人作业。自动烫毛机在送好料时，烫切毛本身并不需要人员，在自动烫切毛的过程中主要从事以下工作：由人工控制自动分拣系统的运行；出料口末端由人工收集烫切好的产品；人工对自动烫毛及进行管理和维护。
三、设计（论文）体系、结构（大纲）
1.基于PLC的自动烫毛机的意义、PLC简介、PLC的特点、分类及应用
2.自动烫毛机硬件组成、控制要求、硬件需求、 PLC的选择
3. 自动烫毛机软件设计、PLC I/O分配表
4. 自动烫毛机的人机界面的建立、信捷文本的工程画面
5.信捷文本与PLC连接
6.结 论
7.致 谢
9.参 考 文 献
参 考 文 献
[1] 刘昌棋. 物流配送中心设计[M]. 北京:机械工业出版社. 2002
[2] 孙余凯，吴鸣山，项绮明.传感器应用电路300例[M].北京：电子工业出版社. 2008.3
[3] 顾战松，陈铁年.可编程控制器原理与应用[M].北京:国防工业出版社. 1999
[4] 李建兴.可编程序控制其应用技术[M].北京：机械工业出版社. 2005
[5] 范金玲.基于PLC的气动机械手控制系统设计.液压与气动.7期. 2010.6.5
[6] 郭爱芳，王恒迪.传感器原理及应用［M］.西安：西安电子科技大学出版社，2007.281～290
[7] 马国华.监控组态软件及其应用[M]. 北京:清华大学出版社，2004. 2-3. 14.11-12
[8] 周美兰，周封，王岳宇，PLC电气控制与组态设计[M]. 北京:科学技术出版社. 2003.126-128
[9]信捷文本手册
[10] 《三菱FX1N编程手册》
