基于单片机的企业员工考勤机控制系统的设计
摘 要
摘要：本论文实现的该款企业员工考勤机控制系统相对目前市面上绝大多数相关产品来说含有更高的指标，另外在稳定性方面也具有很大的优秀性能。通过软硬件系统的设计，这个企业员工考勤机系统主要完成了员工卡的快速感应和读取、记录考勤时间和信息等目标，并通过液晶显示器对员工卡号、是否考勤成功、考勤信息查询信息以及时间日期等参数进行了显示，通过LCD1602液晶屏电路、有源蜂鸣器电路、IC卡识别电路、DS1302计时电路和EEPROM电路设计等电路的设计而且结合C语言的高效执行性，使该款企业员工考勤机控制系统突破了现如今市面上所有产品所存在的弊端，增加了整体的平均性能，不但如此，在功率消耗方面也是含有大幅度的亮点的，因为这种类型的企业员工考勤机系统应用的是STC89C51单片机来作为主控核心，它能够引导系统自动进入具备低功耗的低时钟频率工作模式，将系统对电流的需要降到最低，与此同时仍然保持稳定的工作。这种系统的实现在另一个角度来说是对绝大多数相关系统的改进和功能优化，通过对每一个角度精心的设计，实现了这款性价比极高的企业员工考勤机控制系统。
关键词：智能考勤机;智能识别;员工卡;RFID识别技术;单片机系统
The design of the control system for the staff attendance machine
Abstract：The staff attendance machine control system in this paper has higher index than most of the related products on the market, and also has great performance in stability. Through the design of the hardware and software system, the staff attendance machine system mainly completes the rapid induction and reading of the staff card, records attendance time and information and other targets, and displays the parameters of the employee card number, whether the attendance is successful, the attendance information query information and the time date and other parameters through the LCD display, and through the LCD1602 LCD screen circuit, active buzzer circuit, IC card. The design of the circuit, the DS1302 timing circuit and the EEPROM circuit design, combined with the high performance of the C language, makes the staff attendance machine control system break through the drawbacks of all the products on the market today and increase the average performance of the whole. Not only that, but also the power consumption also contains a large margin, because of this type of enterprise staff The application of the work attendance machine system is the STC89C51 MCU as the main control core. It can guide the system to automatically enter the low clock frequency working mode with low power consumption, reduce the demand of the system to the current to the minimum, and remain stable at the same time. The implementation of this system is at the other point of view is the improvement and function optimization of the vast majority of the related systems. Through the careful design of each angle, this system has realized the high cost performance enterprise staff attendance machine control system.
Keywords:Intelligent attendance machine; intelligent identification; employee card,;RFID identification technology,;single chip microcomputer system.
目录
一、 引言 1
1.1 考勤机系统的发展背景 1
1.2 考勤机系统的发展现状 2
1.3 主要内容 2
二、 考勤机系统的方案设计 4
三、 系统硬件设计 6
3.1 考勤机系统的主控电路设计 6
3.1.1 STC89C51单片机简介 6
3.1.2 最小系统电路设计 6
3.2 员工卡感应识别电路设计 7
3.2.1 RC522型RFID模块简介 7
3.2.2 电路设计 8
3.3 时间基准产生电路设计 9
3.3.1 DS1302实时时钟芯片简介 9
3.3.2 电路设计 10
3.4 考勤机液晶屏电路设计 11
3.4.1 LCD1602液晶显示器简介 11
3.4.2 电路设计 12
3.5 考勤提示电路设计 12
3.5.1 有源蜂鸣器简介 12
3.5.2 电路设计 13
3.6 AT24C02型EEPROM电路设计 13
3.6.1 AT24C02型EEPROM简介 14
3.6.2 电路设计 14
四、 系统软件设计 16
4.1 考勤机系统的主程序流程设计 16
4.2 考勤提示流程设计 17
4.3 员工卡感应识别流程设计 18
4.4 时间基准产生流程设计 19
4.5 LCD1602液晶屏驱动流程设计 20
4.6 AT24C02型EEPROM流程设计 20
总结与展望 22
参考文献 23
致 谢 24

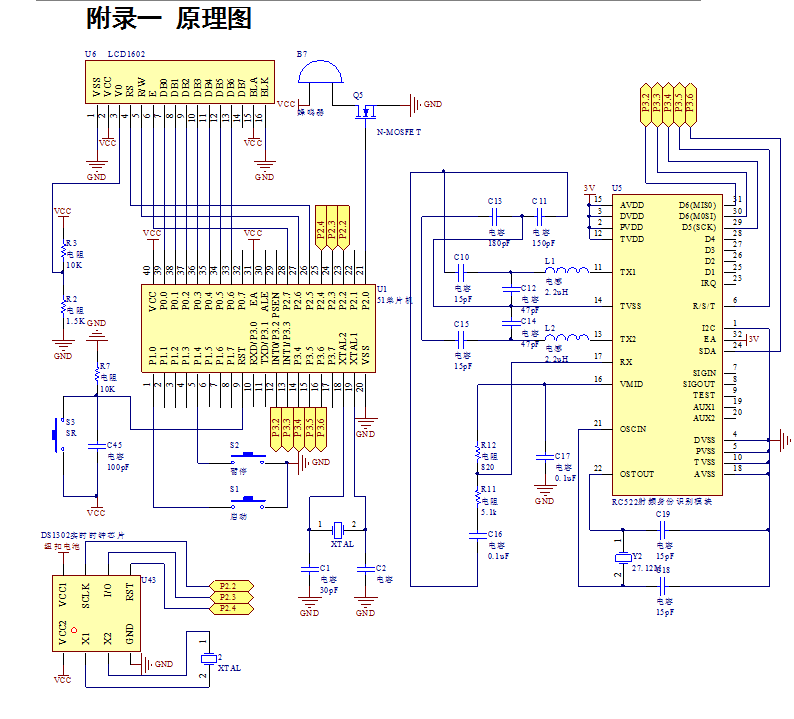

附录一 原理图 25
附录二 PCB图 26
附录三 元件列表 27
附录四 代码 28
一、引言
1.1考勤机系统的发展背景
加入世贸组织以后各国间的科学技术交流和商品贸易变得更频繁，贸易保护主义受到了前所未有的冲击，具备先进技术作为前提的外国商品不断流入我国市场，这这其中就包含了融入先进技术的企业员工考勤机系统产品，因为我国在电子信息技术上起步比较晚，从而相对国外在这方面已取得的成果来说，稍显劣势。2017年正直人工智能向人工智慧的转变时期，在企业员工考勤机系统的效果方面，新老产品处于交替时期，很多使用落后芯片构建的产品将被无情的淘汰，取而代之的则是使用最新技术的设计的崭新产品。
