环型自动塑料管材切割机plc控制系统设计
摘要:塑料管材的运用是十分广泛的，在生活中我们所见到的塑料管材都是已经按照不同长度，不同大小，不同材质进行分类了的，我所设计的内容是将大型管材通过环形自动塑料管材切割机进行切割，该设计的目的是为了提高生产效率，减少误差。
该设计需要通过可编程控制器（PLC）来实现自动化，文本显示器来设定管材切割的长度及时间。再通过变频器来控制电机的转速，从而将硬件与软件相结合实现自动化。
关键词:可编程控制器（PLC）；文本显示；变频器
Circular automatic plastic pipe cutting machine
Abstract: The plastic pipe is widely used. In life,the plastic pipes we see are classified according to different lengths, different sizes and different materials. The content of the design is to cut the large pipe through a circular automatic plastic pipe cutting machine. The purpose of this design is to improve production. Efficiency, reduce error
The design needs to be automated through programmable logic controller (PLC), and the text display can set the length and time of pipe cutting. Then the motor's speed is controlled by frequency converter, so that hardware and software can be combined to realize automation.
Keywords: Programmable controller (PLC); text display; frequency converter
目录
第一部分 引言
1.1环型自动塑料管材切割机的课题介绍及研究意义..................3
1.2环型自动塑料管材切割机的工作原理............................3
第二部分 环型自动塑料管材切割机硬件设计
2.1环型自动塑料管材切割机的结构框图............................4
2.2环型自动塑料管材切割机的元器件选用..........................4
2.3环型自动塑料管材切割机的元器件布局图........................9
2.4环型自动塑料管材切割机的电路图.............................10
第三部分 环型自动塑料管材切割机软件设计
3.1环型自动塑料管材切割机的流程图.............................14
3.2环型自动塑料管材切割机的I/O分配表.........................16
3.3环型自动塑料管材切割机的程序图.............................16
3.3.1主程序...............................................16
3.3.2高速计数.............................................18
3.3.3切割机...............................................19
3.3.4计数清零.............................................27
3.4环型自动塑料管材切割机的文本显示图.........................27
3.4.1选择文本显示器型号...................................27
3.4.2文本显示器显示画面及操作步骤.........................28
第四部分 结论
4.1环形自动塑料管材切割机电器检测方法.........................32
4.2特别注意...................................................32
4.3环形自动塑料管材切割机保护功能.............................32
4.4常见故障处理...............................................33
4.5个人总结...................................................33
参考文献
第一部分 引言
1.1环型自动塑料管材切割机的课题介绍及研究意义
塑料管材是化学建材的重要组成部分，它具有卫生、环保、低耗等优点。塑料管材主要被分为排水管、给水管、铝塑复合管、给水管材和热水管。塑料管材作为当代新兴的第四大类新型建筑材料被广泛的应用于建筑给排水、城镇给排水以及燃气管等领域。
近几年，随着建筑业、市政工程、水利工程、农业和工业等行业市场需求的不断加大，塑料管材行业也呈现出了高速发展的态势。
本课题的研究对象是环型自动塑料管材切割机，该机器主要是和塑料挤出机配套使用，用来切割大规格塑料管材，该机器运用PLC来实现自动化，从而提高生产效率。
1.2环型自动塑料管材切割机的工作原理

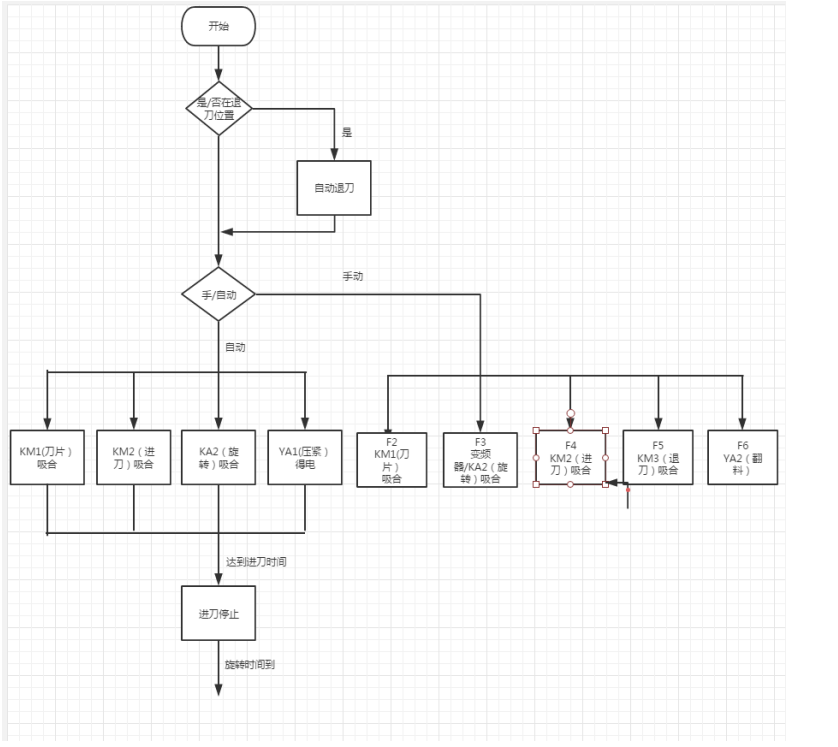

环型自动塑料管材切割机是通过PLC来实现自动化。由于该设计具有冷处理功能，故在设备通电时电脑会自动检测刀片位置，当刀片不在退刀位置时会自动退刀，退到接近开关时，退刀停止，等待工作。当按下自动切割或手动切割时，刀片接触器吸合，刀片电机得电动作。过延时进刀时间，进刀接触器吸合，进刀电机得电动作；同时中间继电器吸合，旋转电机得电动作；同时电磁阀得电动作，管子被压紧。纵向气缸动作，进刀电机进刀，同时旋转电机工作。当进刀电机到达进刀时间时（进刀时间，可根据管子大小自行调节，精确为 0.1S），停止进刀，当旋转时间到，中间继电器断电，旋转电机停止，退刀接触器吸合，退刀电机得电动作，当退刀至接近开关时退刀停止，刀片电机停止，切割过程完成。进入推料延时，当推料时间到，电磁阀开始动作，接通翻料架，管子从堆放架卸出，然后复位，整个过程结束。
参考文献
[1]蔡形健.《深入浅出西门子S7-200PLC》.北京市海淀区学院路37号：北京航空航天大学出版社出版发行，2003年12月
[2]北京ABB电气传感系统有限公司.《ABB510说明书》.北京市朝阳区酒仙桥北路甲10号D区1号
[3]《TD400C说明书》.
