板材粘合工序的plc电气控制系统设计



板材粘合工序的plc电气控制系统设计
摘要:随着自动化生产业的日益发展,自动化生产与气动装置相连接的产业也日益增多。设计一个具有自动化控制与启动装置的板材粘合电气控制系统,不仅能提高粘合效率还大大降低了不良率,也带来了非常巨大的经济效益,这是自动化产业发展的重大趋势。本文介绍了板材站的的自动生产过程以及设计一套较为简便的板材粘合电气控制系统。本文的设计以安全可靠,简捷方便为做设计准则,充分考虑系统性能,利用气缸进行板材的运送粘合,以PLC作为整个系统的控制核心,要对系统的运行进行控制,并且要与触摸屏连接通讯,实现人机交互。
关键词:气动控制;PLC;触摸屏

Electrical control of sheet bonding process
Abstract:With the development of automation industry, the industry of automatic production connecting with pneumatic device is increasing day by day.The design of a plate bonding electrical control system with automatic control and starting device can not only improve the bonding efficiency but also greatly reduce the defective rate and bring great economic benefits. This is an important trend in the development of automation industry.This paper introduces the automatic production process of sheet metal station and the design of a simple electric control system for sheet metal bonding.The design of this paper takes safe, reliable, simple and convenient as the design criterion, fully considers the system performance, uses the cylinder to carry on the transport bonding of the plate, and takes PLC as the design criterion. For the core components of the control unit, the control system controls each action, and uses configuration technology to realize man-machine interaction.
Keywords: Pneumatic control device; PLC; touch screen

一、选题简介、意义
板材作为生产生活的一个重要组成部分,它在我们的日常生活中扮演着很重要的角色,而简易的板材并不能满足人们的需求。所以人们通过板材的加工来提高安全和稳定性。
随着科学技术的发展,自动化生产水平的逐步提高,传统的板材加工也逐步由自动化生产所取代。使生产的质量和效率得到了很大提高。本课题是对板材粘合工序的电气控制系统的研究与讨论。板材粘合工序的电气控制,它包含了机械、电气、PLC程序的编写等。很好地诠释了自动化技术的非凡应用。
基于三菱FX3U系列PLC的程序实现以及将气路控制采集到的信号传输到PLC中,PLC与组态环境的链接。为实现人机交互,本课题将在MCGS组态环境进行显示以及触摸屏操作。
本课题的完成,对工业生产而言,将大大的节省了人力成本,实现了自动化的同时还实现了高精度,无论对提高产品质量还是提高生产效率都有着极其重大的意义。对学生而言,也可使学生的综合知识快速与工程实际结合、移植,进一步提高学生的工程实践能力。



二、课题综述(课题研究,主要研究的内容,要解决的问题,预期目标,研究步骤、方法及措施等)
(一)主要内容:本课题是以MCGS组态环境人机交互、电气控制系统为设计依据,以液压与气动、PLC梯形图为基础开发的。
(二)拟解决的主要问题:
1.电气控制回路的总体结构设计;
2.气路硬件构成及气路连接的设计;
3.基本电路接线及PLC的外部接线设计

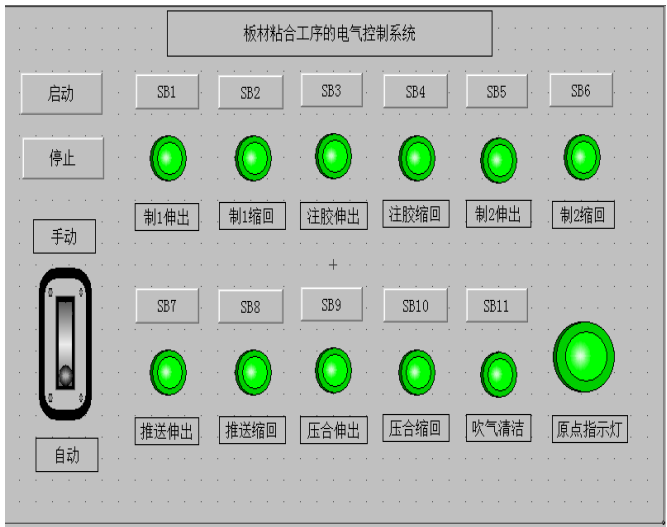

4.PLC梯形图以及触摸屏控制界面设计;
(三)预期目标:
根据项目需求,加设手动模式用按钮对粘合工序的每一步动作进行单独控制,必须实现PLC逻辑指令控制的功能。
(四)研究步骤
本课题的工作步骤分为四个阶段:
第一阶段:查阅文献,市场调研、收集资料、确定课题方案,完成开题报告;
第二阶段:完成系统构架,进行结构设计、依据设计方案来确定器材的种类及型号;
第三阶段:落实项目的每项设计,绘出接线图、编写梯形图、设计触摸屏的人机界面。最后调试,确保项目的可行性。
第四阶段:整理技术资料,完成毕业设计论文及答辩。
(五)工作方法及措施:
工作方法:本课题主要采用实验法。
措施:基于液压与气动实验课所获得的实践经验,在教师指导下,以液压与气压传动基本理论和PLC的基本工作原理为基础,设计开发板材粘合工序的电气控制系统
1.引言
板材的粘合是将俩个工件利用粘合剂粘合并且通过外力的压合而形成的多层的板状材料,使得板材更加牢固紧实。如今通过自动化生产不仅可以提高板材质量还可以提高生产效率,大大提升了经济效益。同时也是自动化控制与气动控制相结合的一个良好体现。
本文所介绍的的板材粘合工序的电气控制系统,能自动完成板材的清洁、注胶、粘合、压合功能。本篇系统的设计需要由气动和电气两大部分组成,其中通过气动元件和电气元件之间的相互协调配合来实现板材粘合工序的电气控制系统的机械化和自动化过程。
目 录

摘要 1
1.引言 1
2、气动部分 2
2.1气动部分系统综述 2
2.2气动执行元件 6
2.3气动控制元件 7
2.4气源装置及气动辅助元件 8
2.5气动元件明细表 9
3、电气部分 10
3.1电气部分系统综述 10
3.2电气原理图 10
3.3硬件部分 14
3.4电气明细表 16
3.5软件部分 17
4.触摸屏组态 25
4.1综述 25
4.2选用 25
4.3各操作画面触摸屏组态方案设计 26
毕业设计总结 30
参考文献 31

参考文献
[1].液压与气压传动(第2版)/白柳,于军主编-北京:机械工业出版社,2017.8
[2].PLC应用技术(第二版)/郭琼主编-北京:机械工业出版社,2014.3
[3].三菱微型可程序设计控制器(FX3U系列)使用手册.
[4].气动元件与系统识图/董林福、赵艳春、刘希敏等主编.哈尔滨:哈尔滨工业大学出版社, 2009.7
[5].工厂电气控制设备(第2版)/张晓娟等主编-北京:电子工业出版社,2012.6
