基于Geomagic杯子的逆向三维造型设计
摘要：本次毕业设计主要针对陶瓷杯进行逆向设计，运用了Win3DD系列扫描仪、Geomagic Studio2013、Geomagic Design X64等软件重新对杯子进行了模型重塑。一共分为三步，首先进行数据采集，然后对采集到的数据进行处理，最后重建模型。基于“三维天下”的Win3DD系列扫描仪采集杯子数据，运用Geomagic Studio2013分析处理采集的点云数据，最后在Geomagic Design X64里重建模型。
关键词：点云的数据处理；布尔运算；构建模型
Reverse Design of Mineral Water bottle based on Geomagic
Absrtact：This graduation project is mainly aimed at the reverse design of ceramic cup, which is remolded by the software of Geomagic Studio 2013 and Geomagic Design X64, etc. It is divided into three steps. Firstly, the data is collected, then the collected data is processed and the model is reconstructed. The Win3DD series scanner based on "3D world" collects the cup data, and uses Geomagic Studio2013 to analyze and process the collected point cloud data. Finally, the data is analyzed in Geomagic. Design X 64 is used to reconstruct the model.
Keywords :Data processing of point cloud; Boolean operation; constructing model
第一章 引言
1.1毕业设计课题简介
本人毕业设计的主题“是基于Geomagic杯子（陶瓷杯）的逆向设计”。逆向工程也有人叫“反求工程”英文名reverse engineering。逆向工程的大意是根据已有工件（陶瓷杯），通过分析（3D扫描仪和Geomagic等软件）来重新推导出具体生产过程的方法。随着我国制造产业的高速发展，特别是以数控机床为代表的高端加工设备的大量使用，这就对我们学习机械设计的学生有了更高的要求。逆向工程作为一个较新兴的产业具有很强的发展空间，它可以缩短产品设计和开发的周期，这样便加快了产品的更新换代速度。
在毕业设计中，我们运用了Win3DD系列扫描仪，Geomagic Design X、Geomagic Studio2013等软件。通过这次毕业设计我们基本掌握了逆向设计实物流程，同时培养了我们独立思考和操作的能力，阅读了很多有关书籍增加了自己专业的知识。
目录
第一章 引言 4
1.1毕业设计课题简介 4
1.2逆向工程概述 5
1.3 逆向工程的作用 5
1.4逆向工程的工具及基本操作方法 6
1.5本章总结 6
第二章 杯子的三维数据测量 7
2.1 Win3DD系列扫描仪 7
2.2 点云数据处理软件介绍 8
2.3扫描准备 8
2.2陶瓷杯的数据扫描 9
2.3本章小结 10
第三章 陶瓷杯的点云数据处理 11
3.1打开保存的瓷杯txt的文件 11
3.2删除陶瓷杯多余的点云 13
3.3体外孤点 13
3.4对齐与手动注册 14
3.4统一 15
3.5封装（合并） 15
3.6填充陶瓷杯缺失的孔 15
3.7删除钉状物和松弛 16
3.8减少噪音 16
3.9本章小结 17
第四章 杯子的三维模型设计 18
4.1打开Geomagic design X64 18
4.2 创建平面 20

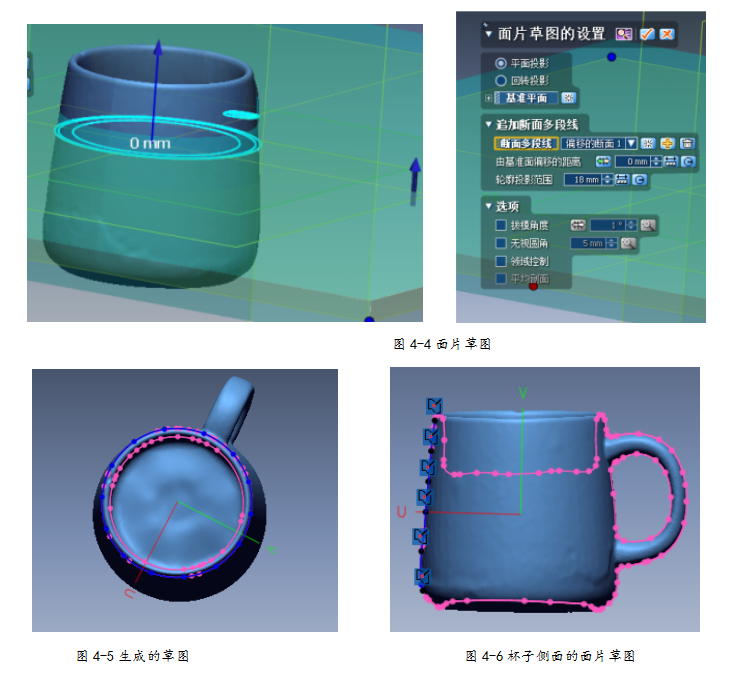

4.3绘制草图 20
4.4领域组 21
4.5对瓷杯上的草图曲面放样 21
4.6面填补 22
4.7面片的缝合 23
4.8曲面拉伸 23
4.9延长曲面和曲面拉伸 24
4.10剪切和剪切&合并 25
4.11布尔运算 26
4.12陶瓷杯的色差精度分析 26
4.13陶瓷杯的连续性分析 27
4.12本章小结 27
致谢 28
参考文献 29
附录 30
参考文献
[1] 袁峰 UG逆向工程范例教程 机械工业出版社 2014
[2]杨晓雪 《Geomagic Design X三维建模案例教程》. 机械工业出版社 . 2016
[3] 刘然慧 《Geomagic Design X三维建模设计实用教程》 .化学工业出版社 . 2017
[4] 成思源 杨雪荣《逆向设计技术及应用 》北京 清华大学出版社 2015
[5] 陈雪芳 《逆向工程与快速成型技术应用》 机械工业出版社 2015
[6] 杨晓雪、闫学文主编，三维建模案例教程 2016-4
[7] 余晓春 基于GEOMAGIC的三维激光点云建模 2008-10
[8] 冷昭龙 基于逆向工程的齿轮修复与加工工艺规程设计 2017-03-18
[9] 郭守斌 毕业论文 2012-10-18
[10] 金梦 遥控器的三维扫描和模型重构 2017-4-20
[11] 龚柳华 剃须刀逆向工程 2017-05-13
[12] 刘江南 锤子的三维扫描与模型重构 2017-04-21
[13] 盛儒想 车门把手的三维建模 2017-05-04
[14] 顾天煜 基于三维激光扫描技术的库岸边坡建模 2016-05-29
[15] 数据建模讲义 2015年研修(行赛)实操部分 道客巴巴
[16] 三维扫描设备 道客巴巴
