Cr19高铬铸铁在不同亚温淬火温度下组织和性能的变化趋势研究
摘 要
本文是针对目前国内外生产磨片存在的成本高（含铬量27%）、韧性低、使用过程中易打齿主要问题而展开的研究工作。主要研究Cr19高铬铸铁在不同亚温淬火温度下组织和性能的变化趋势，得到硬度和冲击韧性均较好的最佳工艺参数。

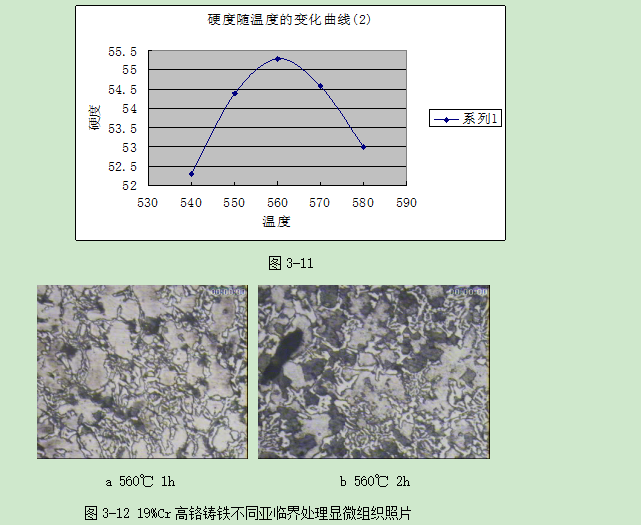

研究结果表明，随热处理温度的逐渐升高，首先是高铬铸铁内部莱氏体中的奥氏体向马氏体转变，然后是先共晶奥氏体的边缘向马氏体转变，温度达到550～570℃时，由于先共晶奥氏体中C、Cr的大量析出，析出Cr7C3型二次碳化物，硬度达到最高HRC53.5～56；但当温度超过650℃时，由于先共晶奥氏体组织向相转变，硬度开始下降；Cr19高铬铸铁亚温淬火最佳工艺参数为：在550～570℃下保温2h，HRC53.5～56，k:5～8J/cm2。
采用本工艺，由北京春辉新吉造纸机械厂试制的三组磨片在山东临清人造板厂上机试用，平均寿命5～7天。（德国进口磨片寿命8～10天，价格为国产的三倍）接近了进口水平，同时取代了Cr27材料，使成本平均每组降低2000元
关键词：Cr19高铬铸铁；洛氏硬度；冲击韧性；亚温淬火；二次硬化
Abstract
This is against the current domestic and international film production skills exist high cost (including chromium volume 27%), low resilience, easy to use process studies undertaken major problem teeth. High - chromium cast iron main research Cr19 Wen quench temperatures in different Asian organizations and the trend of changes in performance by hardness and resilience than good best processes parameters.
The results of the study showed, with the heat treatment temperature gradually rising, primarily high - chromium cast iron body's internal Chenopodium album, When to martensite transformation, and then to a total of Crystal generally to the brink of martensite transformation temperature reached 550~570 degrees, the first of a total of Crystal When C, Cr substantial separate out, separate out Cr7C3-secondary carbide, hardness highest HRC53.5~56; when temperatures over 650 degrees, the first of a total of Crystal When organizations to change hardness begun to decline ;Cr19 high chromium cast iron Asia Wen quench best processes parameters : temperature, heat preservation in 550～570 2h,HRC53.5～56, k:5～8J/cm2.
Keyword : high - chromium cast iron; Energy hardness; Resilience;
Asia quench; Second published
第1章 文献综述
1.1造纸热磨机概述
1.1.1 概述
TD系列高浓盘磨机﹑热磨床是吉林造纸机械厂吸收欧美先进磨机的优点，结合国内制浆造纸﹑热磨纤维的特色，独立开发的名牌产品，经过三十多年的改进，产品更加完善，获得广泛的市场好评，被称为中国第一磨机，TD系列磨机具有设计先进﹑运行平稳﹑制作优良﹑操作简便﹑自动化程度高﹑保护功能强大等特点，可将各种木质或植物类原料疏解为优质纤维，是造纸﹑制浆﹑人板﹑烟草﹑化工行业的理想配套设备。
1.1.2热磨机的性能特点
磨机采用双轴承支承，悬臂单盘结构，设有三个出料口供用户选择，主要技术特点如下：
（1）轴选用优质合金钢材料，磨室根据用户要求可选用不锈钢或优质钢，重要铸件均采用球墨铸铁制作。
（2）前后轴承为瑞典SKF进口轴承，流量开关为德国科隆公司技术。
（3）磨盘采用液压推进，磨浆比压大于40kg∕cm2。
（4）磨机振动振幅，空载时小于0.007mm，工作时小于0.012mm。
1.1.3热磨机的发展过程
自从20世纪30年代瑞典著名工程师阿斯普隆德先生发明热磨法以来，热磨机在造纸行业得到了迅速推广和使用。其迅速的原因有以下几个方面：
（1）热磨机是一种连续打浆设备，连续打浆容易做到质量的均一性﹑稳定性，提高劳动生产率，为自动化提供了技术基础，适应大生产发展的要求。
（2）热磨机较其它磨浆设备来说，占地少﹑效率高和电耗低。
（3）由于热磨机的结构和磨纹的不断改善和完善，使得热磨机能适应各种化学浆和一些特殊浆料的打浆。
（4）热磨机的一个突出特点，就是可以用它来实现高浓度连续磨浆（20%以上浆度），能有效的提高磨浆的质量。
（5）随着近几年来国外半化学浆﹑化学磨木浆﹑冷碱法制浆﹑蒸木片磨木浆等制浆新工艺的迅速发展，大大促进了磨浆机的发展。热磨机不但可以用来制作打浆设备，还可用来制作制浆设备。
在1993年热磨机问世时，主要是用于磨木粗渣的再磨，设备简单，精度不高。近十多年来，由于对热磨机的机械机构和磨片齿纹作了大量的研究工作，其用途越来越广。特别近几年来国外热磨机的发展异常迅速。在日本﹑西欧和美国使用热磨机已经发展到连续化﹑自动化﹑高效化﹑专用化以及工业大生产普遍使用的水平。尤其芬兰的Metso公司已经成为世界上主要的纸机供应商。
我国早在1958年有些造纸厂就开始尝试使用玄武岩作为磨片处理浆料的热磨机，也有的工厂试用过磨饲料和食品加工用的小钢磨磨浆。1956年我国轻工业部门组织了对适合小型纸厂试用的钢磨的设计﹑研制和选用的工作，促进了我国热磨机的制造和推广使用。我国自己设计﹑研制和投入使用的热磨机已经达到几十种之多。主要规格有φ300﹑φ330﹑φ400﹑φ450﹑φ500﹑φ600﹑φ800﹑φ915和φ1250等。现在国内使用热磨机处理的浆料已经扩展到除了破布浆﹑麻浆以外的所有各种植物纤维浆料，生产出各种工业用纸﹑文化用纸﹑纸板﹑白卡纸﹑双面胶纸﹑卫生纸﹑不透明纸﹑耐水纸﹑复印纸﹑中纤维密度板等百余种品种。随着我国热磨机标准化的实施以及对引进的热磨机的研究，今后我国对热磨机的设计和更广泛的使用，必定有较大的发展。
目录
摘 要 I
Abstract II
第1章 文献综述 2
1.1造纸热磨机概述 2
1.1.1 概述 2
1.1.2热磨机的性能特点 2
1.1.3热磨机的发展过程 2
1.1.4磨片打浆原理 3
1.2磨片的概述 4
1.2.1磨片的发展 4
1.2.2磨片的材质 4
1.2.3磨片的磨损 6
1.2.4磨片失效的解决对策 8
1.2.5磨片的技术要求 10
1.2.6磨片的质量特性 10
1.2.7磨片的结构 12
第2章 磨片设计 13
2.1磨片齿形 13
2.1.1切向辐射式磨片 13
2.1.2渐开线磨片 13
2.1.3直齿形磨片 14
2.1.4 A形齿磨片 14
2．2 磨片齿形设计 14
2.2.1磨片的设计理论 15
2. 2. 2磨齿的几何形状 15
第3章 高铬铸铁磨片亚温淬火工艺 21
3. 1 合金元素在高铬铸铁中的作用 22
3.2 实验设备及实验方法 23
3.2.1实验材料 24
3.2.2亚临界处理 24
3.2.3硬度冲击值测定 24
3.3实验结果与分析 24
3.3.1 热处理温度对组织的影响 24
3.3.2亚临界处理温度对性能的影响 26
3.3.3 冲击韧性 28
结论 28
参 考 文 献 29
致 谢 30
参 考 文 献
[1] 李涌， 高铬铸铁抗磨、耐热、耐腐蚀性能的研究[M]。云南：昆明冶研新材料有限公司，2005
[2]苏俊义,铬系耐磨白口铸铁[M].北京:国防工业出版社,1990.
[3]中国机械工程学会铸造专业学会,铸造手册[M].北京:机械工业出社,1997.
[4]周庆德,铬系抗磨铸铁[M].西安:西安交通大学出版社,1998.
[5]邵子平,ZG40Cr30Ni16NRE耐热耐磨性的研究与应用[J].铸造,2002.11
[6]饶启昌,高 峰,刘福玲.铬系白口铸铁腐蚀磨损特性的研究[J].西安交通大学学报,1988.
[7]Frazier, W.C., Arnold, W.H., Williams, T.C., et al. 1981. Performance,design and metallurgy of refiner plates for TMP [J]. Pulp & PaperCanada, 82(3): T80-T85.
[8]Ou Yanglin. 1998. Abrasiveness, properties and economic analysis of defibrator discs [J]. China Wood Industry, 12(5): 25-27.
[9]Scholl, M., Clayton, P., Jia, Y. 1997. Deterioartion behavior of ther- momechanical refiner plates [J]. Wear, 203-204: 65-76.
[10]Thompson, C.B, Garner, A. 1987. Wear characteristics of refiner plates [J]. Pulp & Paper Canada, 88(8): T294-T298.
[11]孙志平，王钧，黄四九。亚临界处理对高铬白口铸铁组织和耐磨性的影响。材料热处理学报[J]，2003
[12]王钧，高升吉，沈保罗。高铬铸铁在亚临界处理中硬化的行为研究。
材料科学与工艺[J]，2005
[13]沈立新，盘磨磨片齿型的设计与选择[M]。纸与造纸，1998
[14] 沈立新，盘磨磨片齿型的设计[M]。纸与造纸，1999
