高铬铸铁亚临界淬火处理工艺研究
摘 要
本文是针对目前国内外生产磨片存在的成本高（含铬量26%）、韧性低、使用过程中易打齿主要问题而展开的研究工作。主要研究Cr19、26%高铬铸铁在不同亚温淬火温度下组织和性能的变化趋势，得到硬度和冲击韧性均较好的最佳工艺参数。

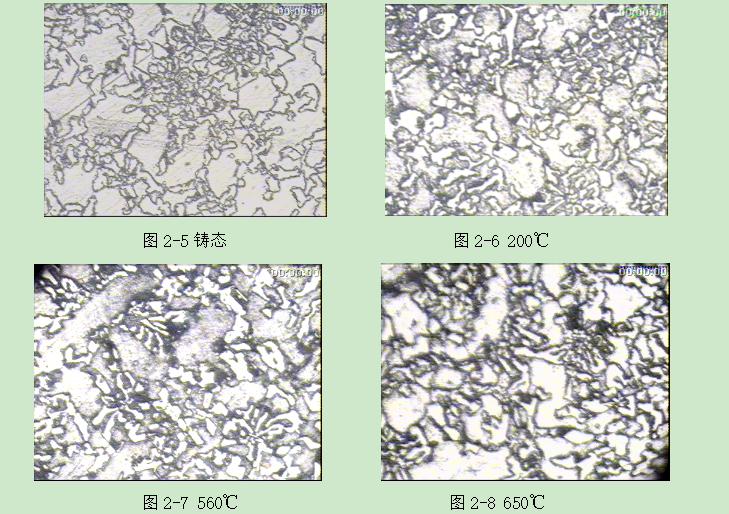

研究结果表明，随热处理温度的逐渐升高，首先是高铬铸铁内部莱氏体中的奥氏体向马氏体转变，然后是先共晶奥氏体的边缘向马氏体转变，温度达到550～570℃时，由于先共晶奥氏体中C、Cr的大量析出，析出Cr7C3型二次碳化物，硬度达到最高HRC53.5～56；但当温度超过650℃时，由于先共晶奥氏体组织向相转变，硬度开始下降；Cr19高铬铸铁亚温淬火最佳工艺参数为：在550～570℃下保温2h，HRC53.5～56，ak:5～8J/cm2；Cr26%高铬铸铁亚温淬火最佳工艺参数为：560℃保温1h，HRC53～55， ak：8.2J/c㎡。
本项目研究结果由北京春辉新吉造纸机械厂自2006.6开始生产磨片。年产值1000万元以上，利润300万元以上。
关键词：Cr19高铬铸铁；洛氏硬度；冲击韧性；亚临界淬火；二次硬化
Abstract
This article is the view of the current domestic and international film production grinding the high cost (including 26 percent of chromium), the toughness of the low, easy to use in the course of fighting tooth and start the main question the research work. Major research Cr19, 26% high-chromium-iron-quenching in different temperatures and properties of the trend, hardness and toughness are good than the best technical parameters.
The results show that, with the temperature gradually increased, the first high-chrome cast iron internal ledeburite in the austenite to martensite transformation, and then first eutectic austenitic martensite to the brink of change, the temperature reached 550 ~ 570 ℃, the first since eutectic austenite in C, Cr a lot of precipitation, precipitation Cr7C3-secondary carbide, the hardness of the highest HRC53.5 ~ 56; But when the temperature exceeds 650 ℃, the first eutectic Austenite organizations to phase transition, hardness started to decline; Cr19 high-chromium-iron-quenching process parameters for the best: 550 ~ 570 ℃ under the insulation 2 h, HRC53.5 ~ 56, ak: 5 ~ 8J/cm2; Cr26% High-chromium-iron-quenching process parameters for the best: 560 ℃ insulation 1 h, HRC53 ~ 55, ak: 8.2J / c ㎡.
The results of this project by the new Kyrgyz Papermaking machine shop Beijing Chun-hui to begin production since 2006.6-mill. More than 10 million yuan in output value, profits more than 3 million yuan.
Key words: Cr19 high chromium iron; Rockwe hardness; toughness; subcritical quenching; secondary hardening
目 录
摘 要……………………………………………………………………………..Ⅰ
Abstract……………………………………………………………………………...Ⅱ
目 录……………………………………………………………………………...Ⅲ
前 言………………………………………………………………………………1
第1章 高铬铸铁亚临界处理工艺实验方法………………………………..2
1.1 概述……………………………………………………………………………2
1.2实验研究方法………………………………………………………………….4
1.2.1 高铬铸铁的热处理工艺方法………………………………………….4
1.2.2 合金元素的作用……………………………………………………….4
1.3高铬铸铁亚临界处理实验……………………………………………………6
1.3.1实验材料……………………………………………………………......6
1.3.2实验方法……………………………………………………………......7
1.3.3 组织性能检测方……………………………………………………….7
第2章 实验结果与分析………………………………………………………....8
2.1实验结果……………………………………………………………………….8
2.1.1 高铬铸铁亚临界温度对组织的影响………………………………….8
2.1.2 高铬铸铁亚临界保温时间对组织的影响…………………………….9
2.1.3 高铬铸铁亚临界温度、保温时间对性能的影响…………………...10
2.2实验结果分析………………………………………………………………...15
2.2.1高铬铸铁亚临界温度对组织的影响理论分析………………………15
2.2.2高铬铸铁亚临界保温时间对组织的影响理论分析…………………15
2.2.3高铬铸铁亚临界温度、保温时间对性能的影响理论分析…………15
结 论……………………………………………………………………………..18
参考文献……………………………………………………………………………..19
致 谢……………………………………………………………………………..20
参考文献
[1]袁锡爵.高铬铸铁的亚临界处理[J].现代铸铁,1987年。
[2]杜家林.高铬白口铸铁的显微组织及其热处理发展动向[J].金属热处理,1988年。
[3]徐志明,尹志新.高铬铸铁铸态奥氏体的亚临界热处理的研究[J].金属热处理,1993年。
[4]张 彪,郭建瑞,张 彬.含锰4%的高铬铸铁的亚临界淬火[J].太原重型机械学院学报,1993年。
[5]徐志明,杨月君,尹志新. Cr1Mo2Cu高耐磨铸铁的热处理工艺研究[J].金属热处理,1995年。
[6]杜家林.高铬铸铁的热处理新工艺[J].金属热处理,1996年。
[7]Sare I R, Arnold BK. Influence of heat treatment on the high-stress abrasion resistance and fracture toughness of alloywhite cast iron[J]. Metallurgical and MaterialsTransactions,1995年。
[8]ZhangM X, Kelly PM. The effect of heat treatment on the toughness, hardness and microstructure of low carbon white cast irons[J]. JMater Sci,2001年。
[9]Tabrett C P, Sare I R. The effect of heat treatment on the abrasion resistance of alloy white iron[J]. Wear, 1997年。
[10]沈立心，盘磨磨片齿型的设计（上）、（下）.《纸和造纸》.1999年7月。
[11]沈立心，盘磨磨片齿型的设计与选择. 《纸和造纸》. 1998年11月。
[12]欧阳琳，热磨机磨片. 人造板通讯. 2001年。
[13]马梦一，盘磨机低浓磨浆时磨盘齿高及磨区结构对磨浆特性的影响. 华南理工大学硕士学位论文.1990年。
[14]周安平，[J].铸造，2000年。
[15]席俊通，[D].硕士论文，西安：西安交通大学，1991年。
[16]沈万慈，许根华，刘英杰.[C].第七届全国磨损学术会议论文集.1996年。
[17]郝石坚，高铬耐磨铸铁[M].北京：煤炭工业出版社，1993年。
