基于多种通信方式的密码锁系统设计
摘要：本论文主要研究的是一个以C51单片机为核心的密码锁设计。系统的硬件电路主要是由主机发射线电路和从机接收线电路组成。其中，主机发射线电路由51单片机、红外线接收电路、液晶显示器电路、指纹采集电路、按键控电路以及报警线电路组成；从机部分是本次课题单片机的辅助部分。我们设计的这个作品具有从输入数据到对比数据到开锁，预警的过程。这个设计符合人们的需求，在生活中会有很大的发挥空间，家用的密码锁和门锁系统等方面多种领域中使用，提高使用率，方便人们生活。 关键词：单片机密码锁，红外线，指纹
Design of cryptographic lock system based on
multiple communication modes
Abstract:This paper mainly studies a C51 microcontroller as the core of the password lock design. The hardware circuit of the system is mainly composed of the transmitting circuit of the host and the receiving circuit of the slave. The transmitting line circuit of the host is composed of 51 single-chip microcomputer, infrared ray receiving circuit, liquid crystal display circuit, fingerprint acquisition circuit, key-press control circuit and alarm line circuit. The slave part is the auxiliary part of this subject. This work we designed has a process from input data to comparison data to unlock and alarm. This design is in line with people's needs, there will be a lot of room for play in life, household password lock and lock system and other aspects of a variety of fields, improve the utilization rate, convenient for people's life.
Keywords: Single Chip Microcomputer Password Lock, Infrared Ray, The fingerprint
第一章 绪论
1.1设计目的
在我们每天的生活日常中, 住宿的地方与工作部门的安全防范，还有某些地方的文件档案、数据信息的保存和某些私人的贵重物品的保管都是可以用在公司或住宅添加电子密码锁的办法来处理这些问题。假如使用传统的钥匙来打开，我们可能就会需要身边时刻的装着它，以防有需要的时候我们无法迅速开锁,这样对于我们来说使用是极其不方便的,如果我们把它遗忘或者丢了，我们的物品就不会得到有效的保障。所以一些功能齐全的电子锁正在逐渐把作用低下的锁淘汰掉，作用越大人们越喜欢。随着人们安全意识的提高，这也将是以后发展的方向。随着科技的不断发展不断积累，人们开始提高了对于贵重物品、资料等东西的安全性。人们对于这方面的要求也越来越高。所以为了满足人们的需求，我们应该增加锁的功能，以达到人们的需求。我们要用高强的密码来代替钥匙的所谓保护功能，让密码锁从中展现出它的优势之处。密码锁基本上很多功能，只要能够记住你所设置的密码就能打开锁的这些优点，所以它的应用前景非常好。
1.2设计意义
我们生活在一个发展非常快速的时代。但是社会治安依旧是民众非常关心的问题。我们需要使用一些科技的方法去处理这些对于我们不好的方面。我们通过不断的进步，为了摆脱这种困扰，我们设计了很多防盗的物品，即使人们的选择种类变多了，可是并没有用到很多的场，所以密码锁是一个非常有需求的物品，生活中很多地方都需要它的应用。我们创作的这个产品是由单片机和其它一切辅助的部分组成的密码锁，我们通过他的功能和特有的技术来进行创作，我们通过学习来提自身的能力，去解决一些生活中与我们可能有关系的问题，就像这个密码锁它与我们的接触非常的多，我们就可以通过在学校里面接触到的学习到的课程知识去解决生活中遇到的类似问题，既提高了我们的能力水平又发散了我们的思维想法，为以后的发展建立一定的实际基础。
在设计密码锁同时我们更应该加强对数字电路、C51单片机和我们学校的专业的相关内容知识的学习与发展应用，从而提高动手能力，解决一些没有必要的困难，这样也能够为相同性能的产品提供一个非常好的发展基础，同时也可以奠定一些理论基础和操作实践方面的一些知识，这样也能够让我们对密码锁有一个更加清晰的认识。
第二章 系统构建
2.1密码锁功能
对于密码锁来讲，它主要的基本功能有如下：
2.1.1定制密码：普通用户可以自己通过修改键来修改这些密码，设置自己想用的密码，这样对用户来说简便又好使用，大大提高使用率；
2.1.2有效显示密码的输入：通常为了保证我们在输入密码时显示屏上的密码不会被别人看到，当我们输入自己设定的密码时，它不会显示出来只会显示一些特殊的标点或字节，而当在输入密码的第一位的时候，显示器中将会显示一个字符号“*”来，从而确保密码不会被有心的人知道，如果让一些不法分子掌握了信息，可能会对我们的财产安全造成一些影响。
2.1.3录入错误密码提醒的报警显示：当我们一般不小心录入一个错误密码的时候，里面所构造的系统就将会显示报警提示，警报声音响起的话，我们就很清楚知道哪一边有危险的事情发生，这也起到提示作用，利大于弊。
2.2系统构成部分

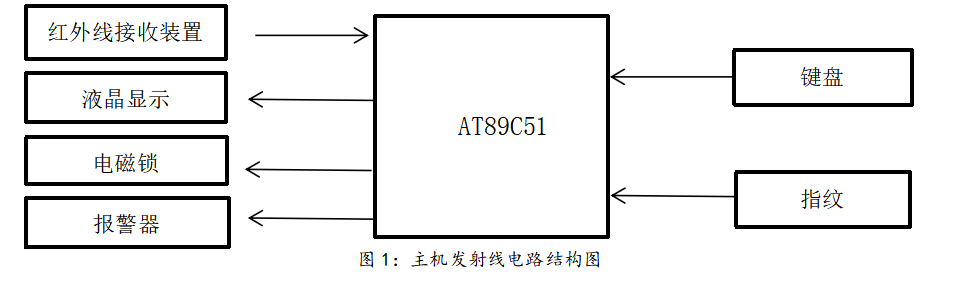

通过以上一些功能的表述，我们整个系统一般可以分为两大部分，也就是所谓的主机发送信号电路和从机接收信号电路。
主机发送信号电路是由C51单片机所具有的有效的密码录入、屏幕显示、开锁、预警声音和由红外线射入的某些接收的电路等等这些部分构建，我们主要解决的是这台机的键盘的开锁功能和接收以后的开锁功能。一开始的主机发射线电路是由最初的单片机所具有的密码录入、部分红外线发射的一些电路组成，基本上都是将密码从红外线中发送出去，然后从主机的某些红外线接收的地方，通过信号的接收，从而能够打开我们所需要打开的锁，轻易又方便。
目录
第一章 绪论 1
1.1设计目的 1
1.2设计意义 1
第二章 系统构建 1
2.1密码锁功能 2
2.1.1定制密码 2
2.1.2有效显示密码的输入 2
2.1.3录入错误密码提醒的报警显示 2
2.2系统构成部分 2
2.2.1主机结构框图 2
2.2.2从机结构框图 3
第三章 电路硬件的构造 3
3.1控制模板的设计 3
3.2红外模块的设计 4
3.2.1红外线发射装置 5
3.2.2红外线接收装置： 5
3.3液晶显示器电路的设计 6
3.4电磁锁电路的设计 8
3.5报警器的设计 9
3.6指纹模块 10
3.7键盘的设计 11
第四章 软件设计 12
4.1软件运用 12
4.2程序框图 13
第五章 结论 14
小结与致谢 15
参考文献 15
参考文献
[1]丁化成, 耿德根.单片机应用设计[M].北京：北京航空航天大学出版社，2002.
[2]刘瑞新.单片机原理及应用教程[M].北京：机械工业出版社，2005.
[3] 邱玉春,李文俊.单片机系统中的红外通信接口[J].电子产品世界,2000.(5).
[4]朱善君，孙新亚，吉吟东.单片机接口技术与实用[M].北京：清华大学出版社, 2005.
[5] 余锡存.单片机接口原理与接口技术[M].西安：西安电子科技大学出版社，2000
[6] 陈浩元.科技书刊标准化18讲[M].北京：北京师范大学出版社，2000. —专著标注示例
[7] 张永虎.Bα空间上算子逼近[D].银川：宁夏大学，1997.—学位论文标注示例
[8] 于广云，李宏波.塌陷区抗变形公路路面结构：中国，ZL200520070646.3[P].2006-05-10. —专利标注示例
[9]中国科学院水利部水不保持研究所.黄河流域水文泥沙数据库[DB/OL].[2006-07-25].
