冲压废料自动运送装置设计
摘 要
就现在而言非常众多的冲压生产线在工作时导致的垃圾都是人力来进行打扫工作。清理打扫的时候非常危险安全性无保障。并且人力清理垃圾废料和垃圾废料的收集会令整个生产车间非常的杂乱毫无整洁性。垃圾废料堆积得到处都是，会大大延迟生产的效率。要怎样在独立自主的情况下打扫清除废物，以此顺应这之中的各项变化，变成了整个行业里的一个瓶颈。为了适应生产的要求，进而使生产效率提升，一项特别的运送装置能够自行打扫清理模下垃圾废料。
而我们本次设计的冲压废料自动运送装置是一种适应性很强同时高效率。安全有保障的可靠设计，灵便的组合式废料运送设备。配合链板式运送机，从而使每一条生产线的垃圾废物都能进行集中收罗。或者是配合电磁送料机，废料箱进而单台冲床废料收罗。以此能够进一步提升自动化程度，进而达成冲压工作运行区域不再需要人工，能够大大的提升生产效率。
关键词：运送线；自动；清扫垃圾废料
Abstract
As far as now is concerned, the garbage caused by the work of many stamping production lines is all cleaned by manpower. Cleaning is dangerous and unsafe. Besides, manual cleaning and garbage collection will make the whole production workshop very messy and untidy. Waste accumulates everywhere, greatly delaying the efficiency of production. How to clean up the waste in an independent way, so as to comply with the changes, has become a bottleneck in the whole industry. In order to meet the requirements of production and improve the efficiency of production, a special delivery device can clean the mold waste.
And our design of stamping waste automatic transport device is a strong adaptability and high efficiency. Safe and reliable design, convenient combined waste conveying equipment. With the chain plate conveyor, so that each production line of waste can be centralized collection. Or with the electromagnetic feeder, waste box and a single punch waste collection. This can further enhance the degree of automation, and then achieve the stamping work area no longer need manual, can greatly improve the production efficiency.
Keywords： wheel rolling type sand mixer；transmission；sealing device
目录
第一章 序言 1
第二章 传动方案设计 2
2.1运送机简介 2
2.2 带式运送机 3
2.3结构设计 10
2.4机械总功率 10
2.5电动机如何进行选择 11
2.6关于求得链传动几何 12
2.7求出链传动的工作能力 14
2.8链轮如何设计 16
第三章 运送机的结构设计 18
3.1 传动滚筒的设计和其他零件的设计 18
3.2 滚筒与滚筒轴和另外配件 21
3.3托辊装置的设计 23
第四章 电气控制系统设计 25
4.1电气控制图的设计 28
第五章 结论 29
参考文献 30
毕业设计附录目录 31
第一章 序言
课题来源与国内外现状
课题来源：就日前而言还有许多企业工厂的冲压废料打扫清理方法都是最初始的人力完成清理工作，机箱装载。手工生产线需要关闭机器来打扫清理，自动生产线虽然不会关闭停止机器，但是清理打扫时安全隐患较大。并且人力手动清理打扫废料的方及现在废料的收罗方法会让整个生产现场看起来异常凌乱不整洁。废料散布在现场各处，场地不进行清扫，人力打扫清理废料必定会停机作业，使生产效率大打折扣。
就国内国外目前状态而言：当冲压设备在运行工作时，冲压机器各方面都会在安全上产生隐患。在保持机器运行与废料处理同时进行的情况下，就可以提高冲压机械的使用率、劳动生产率也同一时间保护了工人的人身安全。然而，冲压设备工作时的频率相较而言比较快，大部分情况下还是薄板加工。因此如果想保持机器运行与废料处理同时进行对于目前而言在技术方面的可行性是比较困难的。冲压废料收罗基本都是依靠在机器停运时进行，这样又影响生产，还非常的没有安全保障。从现状来看来国内外对于冲压类的研究方向多数是只从一方面而言。然而当出现模具间各项数据指标不同的时候，夹模器的干涉这些问题时，从模下自动打扫清理废料就变得很困难，本课题主要解决以上问题，设计制造完成以后，将会令上述问题得到很大改善并得到国内广泛应用。
意义
冲压废料自动运送装置是一种适应性很强同时高效率的装置。安全有保障的可靠设计，灵便的组合式废料运送设备。在与链板式共同工作时，能够令任一生产线上的垃圾废料都可以被清理干净。亦或是在与电磁送料机共同工作时，能够进行单车床的清理收集。以此能够进一步提升自动化程度，进而达成冲压工作运行区域不再需要人工，能够大大的提升生产效率。
第二章 传动方案设计
2.1运送机简介
当在一定线路上进行连续运送物品的搬运机器叫做运送机，也可以称之为连续运送机。
一般来说运送机功能是进行水平倾斜垂直运送。同时也可以进行空间运送。但是运送路线是一定的。运送机的优点在于它的运送距离不仅长运送中的载量能力方面也很好。因此运送机的应用是非常广的。
而运送机的分类是通过是否有牵引件来区分。像带式运送机、自动扶梯、架空索道等等就属于有牵引力运送机。而无牵引力运送机主要有辊子运送机、螺旋运送机、振动运送机等等。
在日后，运送机的发展方向会是增加使用范围、大型化、减少各项污染不管是环境还是其他方面还有减少能力消耗。
在此设计中废料运送装置运送机使用的是带式运送机。而带式运送机分为：普通带式运送机、钢绳芯带式与钢绳牵引等等。
运送带、滚筒、托辊装置、传动装置这些事带式运送机的主要组成零件。运送带作为整个运送机的牵引部分也是整个运送机的承载部分。运送带总体是支撑在进行运行的滚筒上的。同时，这些部件的运动都是在摩擦的基础上进行传动的。
带式运送机具有优秀的性能。它可以在连续运送的情况下进行连续装载，因此带式运送机的工作效率很高，生产效率同样优秀。它可以承载运送的物品也非常广泛比如石块类、粉末类以及整体完成包装的各类物品。而在工作的时候简单的结构使它一目了然并且运行时产生的噪音非常小。所以，这些优点令带式运送机在各方面得到了广泛应用。
相对来说普通带式运送机的的运送带质量都比较结实。一般来说是用来进行短距离的运送工作。具有比较高强度的带式运送机是钢绳芯的。一般是用来进行长距离的运送工作。而构成部件相互分开是钢绳式的特点。承载部分的零件需要使用具耳槽、横钢条等等。而牵引部分的得零件应该使用钢绳。

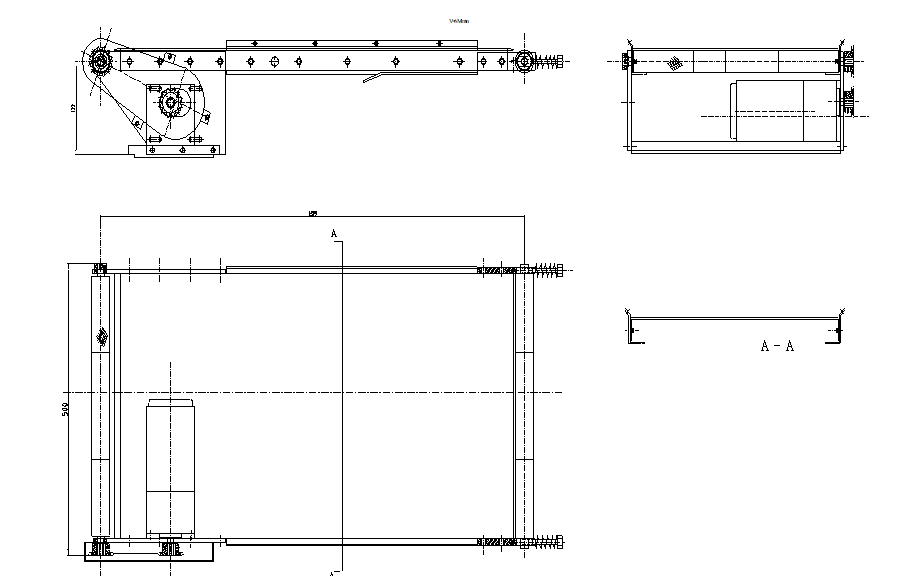

结合上述种种来看，普通带式运送机当选此设计的运送。带式运送机的功能是进行水平或者倾斜的送运动作，水平运送机成功当选此设计的主要运送机器。布置形式看下图。
参考文献
[1] 张建中.《机械设计基础》.2001.中国矿业大学出版社
[2] 张建中.《机械设计课程设计》.2001.中国矿业大学出版社
[3]《机械设计手册》联合编写组编.《机械设计手册》.1989.第二版（上册）.化学工业出版社
[4] 屈少敏.普通V带传动优化设计.焦作工学院学报.2000,4:287～290
[5] 徐萃萍.栾丽君.串联盘运送机驱动方式的确定及运动分析.煤矿机械.2004(7)
[6]《机械设计手册》联合编写组编.《机械设计手册》.1993.第三版（第一卷）化学工业出版社
[7] 郑志峰.王义行.柴邦衡编写.《链传动》.1984.机械工业出版社
[8] 王晓懂.周鹏翔编写.《轴系部件设计》.1989.机械工业出版社
[9] 运送设备制造协会联合会编.《散状物料带式运送机》.1983.机械工业出版社
[10] 上海交通大学洪致育.林良明编写.《连续运送机》.1982.机械工业出版社
[11] 王炳实编写.《机床电气控制》.2003机械工业出版社
[12] 毕谦.程培基编写.《材料力学》.1999.重庆大学出版社
[13] 邓危梧.林茉君编写.《理论力学》.1999.重庆大学出版社
[14] 吴宗泽主编.《机械设计》. 高等教育出版社
[15] 清化大学吴宗泽和北京科技大学罗圣国主编.《 机械设计课程设计手册》.高等教育出版社
[16] 王三民.诸文俊主编.《机械原理与设计》.机械工业出版社出版.2001.3
[17] 东北工学院《机械零件设计手册》编写组编.《机械零件设计手册》冶金工业出版社出版
[18] 陈建萱. 带式给料机设计与计算.起重运送机械，1991年第11期
[19] 闻邦椿.现代机械产品设计在新产品开发中的重要作用.机械工程学报,2003(10):43～51
毕业设计附录目录
1.开题报告
2.任务书
3.中期检查表
4.图纸
5.查重报告
