笔记本电脑壳上壳冲压模设计
1.1.1 材料
制件材料为镁合金AZ31,料厚为1mm,其化学成分及拉伸力学性能如表1.1所示
镁合金具有比重轻，比强度高，阻尼性及切削加工性能好，导热性好、电磁屏蔽能力强等优点，广泛应用于汽车工业、电子、通讯、家用电器、航空航天、计算机、纺织设备、印刷设备、包装设备、军工等行业。
镁合金管材、棒材、型材、线材拉伸力学性能应达到表1.2所列最低。
本次所做的笔记本电脑外壳冲压模设计所用材料应为镁合金AZ31型材，它为中强合金，可焊，良好的成型性
步 骤 说 明 与 理 由 结 论
1.1.2 结构工艺性分析
零件的结构工艺性分析如表1.3所示
此零件的设计过程中，有拉深这一工艺过程，液压机没有固定的行程，不会因薄板的厚度的变化而超载，特别是对于需要很大的施力行程加工时，具有明显的优点，并且液压机下面可以原有的液压机顶缸，用来顶出零件，所以选用液压机
2.2毛坯形状、尺寸的确定 笔记本电脑外壳的拉深是属于盒形件的拉深，盒形件是一种非回转体零件，它的侧壁是由两对长度分别为A-2r和B-2r的直边及四个半径为r的转角所构成。盒形件拉深时，由于其几何形状的非回转性，变形沿壁周向的分布是不均匀的；直边区域变形量小，圆角区域变形量大，变形分布非常复杂。
盒形件拉深时，圆角部分近似圆筒形件的拉深，直边部分近似板料弯曲，但是，直边部分并不是单纯的弯曲变形。由于圆角部分的材料要图向直边流动，因而直边部分也产生了 2.3 盒形件形状
横向压缩、纵向伸长的变形。
而圆角部分，由于直边的存在，金属的流动，使圆角部分的变形程度大为减小。
步 骤 说 明 与 理 由 结 论
2.2.1 盒形件的修边余量
当盒形件的高度小而对上口要求不高时，才可免去修边工序。一般情况下，盒形件在拉深后都需要修边，所以在确定毛坯尺寸和进行工艺计算之前，应在工件高度或凸缘宽度上加修边余量。
目 录
1．毕业实践任务书………………………………………………… 1
2．冲压件产品图…………………………………………………… 2
3．说明书正文……………………………………………………… 3
4．外文翻译…………………………………………………………35
5．参考文献…………………………………………………………42
6．毕业设计小结……………………………………………………43
7．冷冲压工艺卡片…………………………………………………45

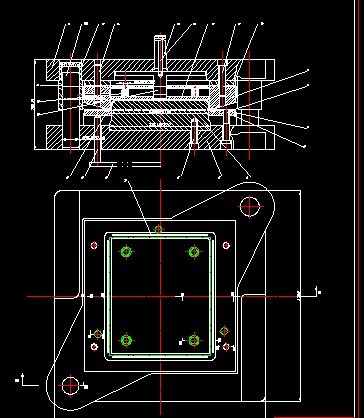

8．装配图……………………………………………………………47
9．零件图……………………………………………………………48
10．零件制造工艺过程卡片……………………………………… 52
[1] 余琨，黎文献等．变形镁合金的研究、开发及应用[J]．中国有色金属学报，2003,13(2):277-288.
[2] 张士宏，王忠堂等．镁合金的塑性加工技术[J]．金属成形工艺，2002(5)：1-4．
[3] 肖景容．冲压工艺学[M]．北京：机械工业出版社，2002：106-109，207-212.
[4] 《板金冲压工艺手册》编委会．板金冲压工艺手册[M]．北京：国防工业出版社，1992：481-482.
[5] 王孝培．冲压设计资料[M]．北京：机械工业出版社，1982：195-206．
[6] 模具实用技术丛书编委会．冲模设计应用实例[M]．北京：机械工业出版社，2000：234-246．
[7] 刘心治．冷冲压工艺及模具设计[M]．重庆：重庆大学出版社，2000：217-223．
[8] 虞传宝．冷冲压及塑料成型工艺与模具设计资料[M]．北京：机械工业出版社，1993：1-60，111-123．
[9] 成虹．冲压工艺与模具设计[M]．成都：电子科技大学出版社，2000.11：217-243，317-322．
[10] 彭建声．简明模具工实用技术手册[M]．北京：机械工业出版社，1993：196-202，590-594．
[11] 《冲模设计手册》编写组．冲模设计手册[M]．北京：机械工业出版社，1997：618-700．
[12] 《冲压工艺及冲模设计》编写委员会．冲压工艺及冲模设计[M]．北京：国防工业出版社， 1993：265-292．
[13] 王新华，袁联富．冲模结构图册[M]．北京：机械工业出版社，2003.1：525-528．
[14] 王志恒，李丹等．影响拉深筋结构及应用的因素分析[J]．锻压技术，1997(2)，20-23．
[15] 李元元，张卫文等，镁合金的发展动态和前景展望[J].特种铸造及有色合金，2004(1)17－17.
[16] [日]太田哲．冲压模具结构与设计图解[M]．北京：国防工业出版社，1980：29-47，145-159．
[17] [苏联]萨洛金．镁合金板料冲压工艺[M]．北京：机械工业出版社，1958：120-125．
[18] 涂光祺．冲模技术[M]．北京：机械工业出版社，2002.8：203-217，241.
[19] 中国机械工程学会锻压学会．锻压手册[M]．北京：机械工业出版社，1993：341-346.
[20] J．H．Yoon，H．Huh． Efficiency Enhancement in Sheet Metal Forming Analysis with a Mesh Regularization Method[J]． Materials Processing Technology，2003，125-126：616-621．
[21] Gow-Yi Tzou, Ming-Nan Huang. Analytical modified model of the cold bond rolling of unbounded double-layers sheet considering hybrid friction[J]. Materials Processing Technology,2003,125-126:622-627.
