基于单片机智能加湿器设计
摘 要：加湿器的使用现在在许多场合可以见到，随着人们的生活质量和生活水平的提高对自己身边的生活环境有了更高的要求，所以加湿器的使用率也高了起来。科技是飞快进步的，温度、湿度的检测技术在国内和国外愈发的成熟，温湿度检测也越来越智能，越来越小巧。高集成度、稳定的性能、简单的操作是单片机的永恒的优点，在普通的加湿器的基础上加上单片机会使智能加湿器在各方面都会比其他加湿器更突出。
关键词：智能，加湿器，单片机
Intelligent humidifier
Abstract：The use of humidifier can be seen in many occasions now. With the improvement of people's quality of life and living standards, there are higher requirements for the living environment around them, so the use rate of humidifier is also higher. Technology is progressing rapidly. Temperature and humidity detection technology is becoming more and more mature at home and abroad. Temperature and humidity detection is becoming more and more intelligent and compact. High integration, stable performance and simple operation are the eternal advantages of MCU. Adding MCU on the basis of ordinary humidifier will make intelligent humidifier more prominent than other humidifiers in all aspects.
Key word: Intelligence, Humidifier, Singlechip
目录
摘 要： I
第一章 绪论 1
1.1 选题背景和意义 1
1.2 发展现状及前景 2
1.3 设计任务 3
第二章 总体设计及方案论证 4
第三章 系统硬件设计 5
3.1硬件设计 5
3.2单片机模块 6
3.2.1单片机介绍 6
3.2.2 单片机的特点 7
3.2.3 单片机最小系统 9
3.3 传感器模块 10
3.3.1 温湿度传感器选择方案 10
3.3.2 DHT11数字温湿度传感器 11
3.3.3 传感器电路 13
3.4 液晶显示模块 14
3.4.1 显示器的设计方案 14
3.4.2 12864液晶显示屏 14
3.5 报警电路模块 16
3.6 按键模块 17
3.6.1 输入设计方案 17
3.6.2 按键电路 17
3.7 系统电路工作原理 19
第四章 系统软件设计 19
4.1 主程序设计 19
4.2 温湿度检测控制模块设计 21
4.3 液晶显示模块设计 24
第五章 系统调试与分析 26
5.1 软件调试 26
5.2 程序调试 27
5.2.1 KEIL软件简介 27
5.2.2 调试过程 27
5.3 调试分析 27
第六章 总结 28
第七章 致谢 29
参考文献 29
附录 30
程序 30
第一章 绪论
加湿器已经成为我们生活中不可或缺的家用电器。市面上常用的加湿器可分为两种类型：家用加湿器和工业加湿器，它们根据工作环境和工作需求通常使用超声波水喷雾和松散方法。加湿器没有控制器工作时，如果房间的相对湿度高于人体的适宜湿度，就会出现过度加湿的现象。因此，有必要开发一种经济节能具有自动控制功能加湿器。该项目采用AT89C51单片机为控制核心，主要实现的声音报警、智能开合以及时间显示功能。目前加湿器广泛应用于许多领域。
目前生活中加湿器的使用量越来越大，人们的生活质量在不断提高，所以对生活质量的要求也越来越高，所以加湿器设计的功能也要越来越人性化随着科学技术的飞速发展，国内外温湿度检测技术日益成熟，加湿器越来越智能化，体积越来月小。集成电路的高度发展使得芯片的功能越来越强大，所以带有微型计算机的加湿器在各个方面都会比传统加湿器更加突出。
1.1 选题背景和意义
如果我们长期生活在干燥的空气环境中，我们的身体健康就会出现问题，这样会影响到人们平时的工作效率。空气的湿度过高会影响人们的健康，也会对家里用电器造成损坏。因此智能加湿器它可以有效地改善这一现状。加湿器调节空气中的湿度以改善空气质量。
研究发现，人们最适宜的湿度范围在40% RH到60% RH之间。生活在适当湿度的大气环境中的生物可以在很长一段时间内保持活力。包括一些木制家具长期在干燥的环境下摆放也会对其有一定的损坏，如乐器、木制家具和装饰品，可能会变形、老化或断裂。因此，在储存上述货物时，我们必须特别注意室内湿度。然而，对于生活在北方的家庭来说，冬季的湿度是10%。干燥的空气很容易产生静电。这种现象很有可能会对家用电器造成很大的损坏，在这种环境中生活或工作的人会感到烦躁，因此调节空气中的湿度有益于人们的健康，
实际上，有很多方法可以调节房间的湿度，比如增加水族箱，但是这种调节空气湿度的方法非常缓慢，我们无法达到快速加湿的目的。使用普通加湿器会出现过度加湿现象，如果湿度太大，它会对人体产生负面影响。所以设计出智能加湿器是非常有必要的，本次课题设计的加湿器允许根据用户的个人需求进行调整，具有智能控制功能，根据实时环境自动调节空气湿度，以AT89C51为控制核心，加湿器会更加智能、易操纵，基本可以满足用户的需求。
1.2 发展现状及前景
中国的国土面积约为960万平方公里，南北跨越的纬度约50度，南北距离约为5500公里。东西走向的纬度有60多度，东西距离约5200公里。由于这个国家如此辽阔，它形成了五种气候：温带大陆性气候、温带季风气候、亚热带季风气候、热带季风气候和高原山地气候。中国的西北部属于温带大陆性气候。空气中的湿度非常低灰尘和细小的颗粒物随风飘荡，尤其是冬天我国华北、东北和西北地区气温达到了零下，当地就采用了暖气、地暖等采暖措施进行室内升温，这样的措施会使室内非常干燥，细小的灰尘在室内飘荡，会引发鼻炎、呼吸道等疾病。
在发达国家，加湿器的智能化研发已经发展了近20年，加湿器的操作和作用已经逐渐为人所知，并逐渐被接受。然而，由于它在我国的历史原因导致科技发展比不上发达国家，目前在工业产品上，有一些质量标准验收管制方面不是很完善，这给广大公众造成了一些选择困难。许多制造商仅满足质量要求的行为导致了加湿器行业产品质量的分工并损害消费者的合法权益。它非常重视生活质量和健康，空气加湿器逐渐进入更多的家庭，在干旱地区非常受欢迎。近年来，对加湿器的功能和美学配置提出了更高的要求。
1.3 设计任务

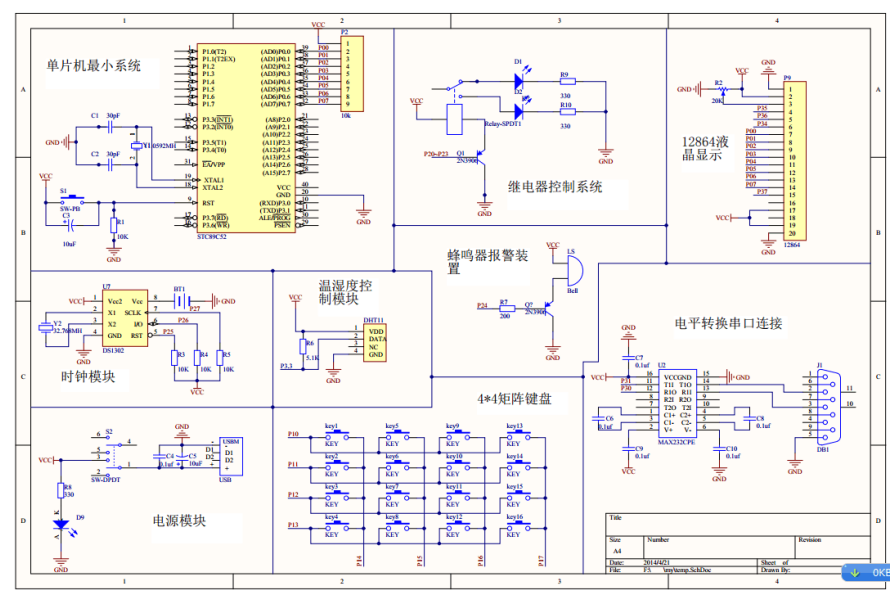

该项目的目的是在现有加湿器的基础上加以改进，对加湿器系统进行智能控制。系统允许根据用户的需要手动设置相对最佳的湿度值，当室内空气湿度变化时，能够自动开启或关闭，以便在固定的湿度区域保持湿度，以便智能加湿。系统处于手动和自动模式，可根据实际需要设置最佳湿度值。这幅图中使用的报警模块是蜂鸣器。当按下按键后出现低电平，三极管就会激活模态的证据。当三极管电平在正常状态转换为低电平时，蜂鸣器发出警报，以防止加湿器干烧。显示模块显示传感器检测到的温度和湿度，显示模块还可以显示当时时间。
参考文献
[1]周向红.MCS-51系列微控制器应用于实践教程[M].北京航空航天大学出版社.2008.
[2]杜深慧.温湿度检测装置的设计与实现[D].保定：华北电力大学.2004.
[3]周航慈.微控制器应用程序设计技术[M].北京航空航天大学出版社.2002.
[4]杨亚琴.微控制器综合实验系统的设计与应用[D].南昌大学.2009.
[5]STC89C51微控制器[DB].百度百科.
[6]李建民.微控制器在温度控制系统中的应用[J].江汉大学学报.1996
[7]宋进帅.家庭用加湿器控制装置设计[D].锦州.辽宁工业大学.2012.
[8]刘笃仁.韩保君.传感器原理及应用技术[M].机械工业出版社.2003.
[9]宋元平.简易智能加湿器设计.民营科技[J].2010:11.3-7.
[10]王忠民.微型计算机原理[M].西安电子科技大学出版社.2008.
