基于单片机的指纹自动存包柜的设计

 基于单片机的指纹自动存包柜的设计

摘 要:近年来,随着生活水平的提高,人们的消费水平质量逐渐提高,需求数量也逐年递增。然而人们随身的包裹在购物或者消费是造成一些不便,自动存包柜就相应而生,方便大家在商场,电影院,超市等公共场合的出行,本次课题便是针对电子存包柜的一次设计。

本文对国内自动存包柜的发展进行了分析,并对问题提出自己的看法,本课题基于单片机而产生,并详细介绍MCS51单片机的结构功能,通过MCS51单片机可以实现同时管理4个存包柜。柜门控制中,采用继电器来控制柜门,当使用者需要存包时,按下面板上的“存”键,并将指纹放在传感器前,然后系统将会自动匹配相应空箱打开,顾客即可存包,但须要将柜门关好。当使用者需要取包时,将自己指纹再次放在指纹传感器前,指纹传感器将找到之前此指纹所匹配的相应柜子,比较指纹密码一致,通过电信号传输给继电器,箱门就会打开,顾客即可将包取出,指纹自动存包柜的操作简单,并且使用者方便无附属品需要包管,操作也便捷。

关键词:存包柜,51单片机,指纹传感器

Based on single chip microcomputer automatic package design

Abstract:In recent years, with the improvement of living standards, the quality of people's consumption level has gradually improved, and the quantity of demand has increased year by year. However, people carry parcels in shopping or consumption is causing some inconvenience, automatic storage cabinet corresponding to the emergence, convenient for everyone in shopping malls, cinemas, supermarkets and other public places, this topic is aimed at the design of electronic storage cabinets.

In this paper, the development of domestic automatic storage cabinet is analyzed, and some opinions are put forward. This topic is based on single-chip computer. The structure and function of MCS51 single-chip computer are introduced in detail. By using single-chip computer, four storage cabinets can be managed simultaneously. In the control of cabinet door, relay is used to control the cabinet door. When the user needs to save the bag, press the "save" key on the bottom panel and put the fingerprint in front of the sensor. Then the system will automatically match the corresponding empty box to open, and the customer can save the bag, but the cabinet door must be closed. When putting the user's fingerprint in front of the fingerprint sensor again, the fingerprint sensor will find the corresponding cabinet matched by the fingerprint before, compare the fingerprint password to be consistent, transmit the signal to the relay, the door of the box will open, the customer can take out the package, the operation of the fingerprint automatic storage cabinet is simple, and the user is convenient and needs no accessories to be managed. It's also convenient.3

Key words: storage cabinet, 51 single chip computer, fingerprint sensor

第一章:著述

1.1自动存包柜课题的发展与现状

社会的发展越来越快,自动存包柜也一样,存包柜就是让使用者实现自助式方便储存物品的箱柜设备它具有很高的便捷性,自动存包柜、电子寄存柜都叫电子存包柜。如此看来,电子存包柜是20-21世纪计算机飞速发展到现在在寄存行业重大的应用。存包柜的用途也很多,就目前的用途外观看来,存包柜多数为钢制或不锈钢材料,多用于公共场合。电子存包柜大多通过继电器,传感器等方式实现功能,而电子设备的发展速度很快,电子存包柜的种类如下:

(1)条码式电子存包柜

条码式存包柜的媒介主要是条码,当使用者想要寄存物品时,只需按下箱柜面板上的“存”,系统会后台自动生成二维码并打出,并会有语音提示:“请将密码条取走”。此时系统已将二维码与相应包柜匹配,使用者将二维码纸取下来后,系统会自动打开相应柜门,使用者存好物品后,关闭相应柜门。让使用者需要取物时,将先前的二维码在自动存包柜扫描窗口前进行扫描,系统会打开相应的柜门,使用者存储物品,并且存包柜系统会提示“请关好箱门”条码存包柜需要使用者保存二维码纸条,较为不便。

(2)指纹电子存包柜

指纹式电子存包柜是以指纹为媒介,当使用者想要寄存物品时,只需按一下柜面上的“存”键,然后将指纹放在存包柜面板指纹传感器上,系统会将空柜于指纹进行匹配,并将匹配信息记录下来,相应储物柜也会打开,供使用者存物,使用者存完后;需要取物时,只需须按一下操作键盘中的“取”键,然后采集指纹在指纹采集器中,寄存柜会将使用者指纹与数据库进行对比,匹配成功后会打开相应柜门(同时机器会自动记录当时的时间、指纹以备查询)。

(3)非接触IC卡电子存包柜

IC卡存包柜是已IC卡作为媒介的;当使用者需要进行存物操作时,需要按下面板中的“存”键,然后将IC卡放在读卡器上(读取IC卡号),系统会先识别该IC卡是否为该场所的卡片,如果不是,将无法存储物品;如果是,系统会自动将空箱与IC卡匹配,IC卡信息也将记录下来,系统会打开相应柜门,使用者存物后,系统提示:请关门;使用者需要取物时,准备好IC卡,按下面板上的“取”键,然后刷IC卡,系统将会自动寻找该IC卡之前所匹配的柜子,然后打开该箱。使用者取物,系统后台会自动记录每次数据,以备查询。

4)联网型电子存包柜

联网型电子存包柜的媒介为互联网,它的使用方法和逻辑等功能与IC卡电子存包柜基本相同,网络功能能够联网,这样的方式便于管理,也加入上位机管理软件,软硬结合,能够联网实时查询寄存状态,相比于IC卡存包柜增加了打印报表等功能

现在公共场所存包柜应用比较广泛。因此,能研制出一种能自动存包的装置方便大家有很重大的意义,我所研究的就是这方面的课题。

1.2本课题的目标与任务

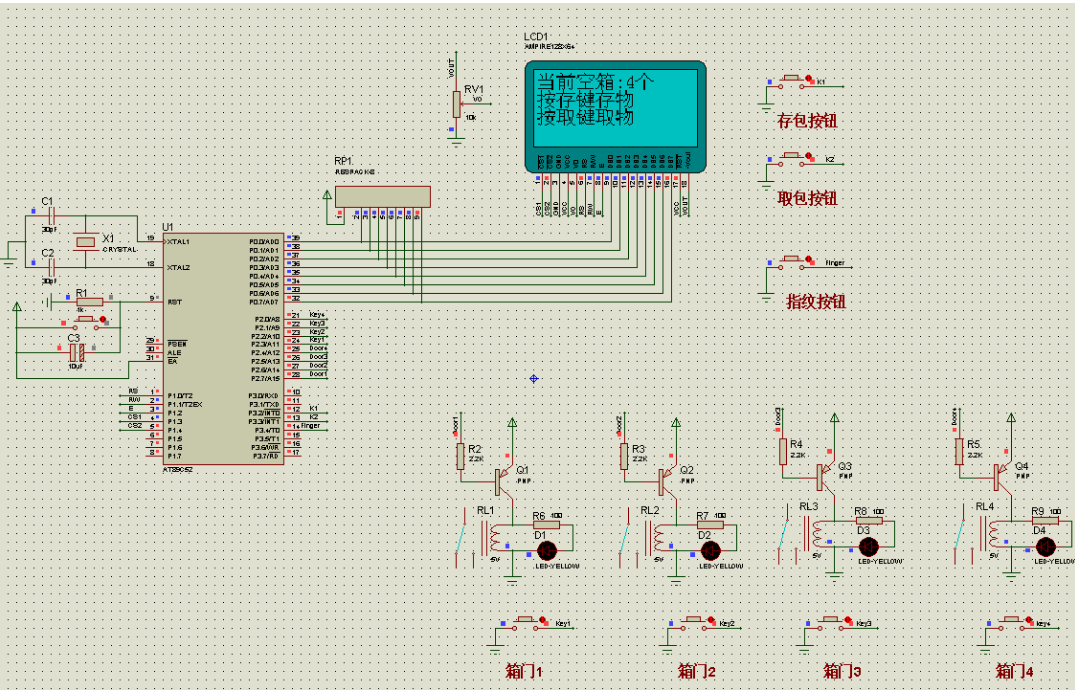

本课题拟采用的是MCS51单片机AT98S52作为芯片,可以实现多个柜门同时管理,使用方便,电磁锁来控制柜门,当使用者需要寄存包裹时,在存包柜面板上按存键,然后系统会需要使用者录入指纹,然后通过继电器进行开门(用亮灯表示),使用者即可存包,系统提示“请关好柜门”。当使用者需要取包时,在指纹传感器面前将自己指纹录入,系统将自动采集指纹,并且将指纹转化为高低电平,并将电信号传输给单片机,系统将进行后台比对,成功后将开箱信号转化为高低电平,发送到继电器,继电器接受到信号,柜门打开,使用者即可取包。

于其他两种条形码扫描和IC卡的自动存包柜相比,指纹识别自动存包柜的优势是没有附属品需要使用者包管,不怕因为丢失或弄脏而导致无法取包,所以我觉得指纹识别存包柜在现今的各类存包柜中优势很明显也最有发展前景。

目 录

摘 要 3

Abstract 3

第1章 绪 论 5

1.1  自动存包柜课题的发展与现状 6

1.2  本课题的目标与任务 6

第2章 系统方案论证与器件的选择 7

2.1  主控模块方案选择 7

2.1.1  采用51单片机方案 7

2.1.2  采用DSP+FPGA方案 7

2.1.3  采用61单片机方案 7

2.2  输入端方案的选择 8

2.2.1  机设条码式电子存包柜方案 8

2.2.2  非接触IC卡电子存包柜方案 9

2.2.3  指纹识别电子存包柜方案 9

2.3  输出端方案的选择 10

2.3.1  光电开关与电磁阀方案 10

2.3.2  继电器控制方案 10

2.4  方案总结 10

第3章 系统硬件设计 11

3.1 系统硬件总体设计 11

3. 2    系统硬件各单元设计 12

3.2.1  控制单元设计 12

3.2.2  指纹识别设计 15

3.2.3   输出电路设计 20

3. 3  整体电路图 24

第4章 系统软件设计 25

4.1  系统软件整体设计 25

4.2  系统软件各部分设计 27

4.2.1  驱动电路程序设计 27

第5章 系统调试 28

5.1  系统软件调试 28

总 结 30

参考文献 34

附录1:程序 35

参考文献

[1]李群芳,张士军,黄建. 单片微型计算机与接口技术. 北京:电子工业出版社,2010.11

[2]高峰. 单片微机应用系统设计及实用技术. 北京:机械工业出版社,2004

[3]韦元华,舟子. 条形码技术与应用. 北京:中国纺织出版社,2003.6

[4]薛文达,谢文和. 传感器应用技术. 江苏:东南大学出版社,1998

[5]张成海,张佚. 现代自动识别技术与应用. 北京:清华大学出版社,2002

[6] 张毅刚,姜守达. 新编MCS-51单片机应用设计. 哈尔滨:哈尔滨工业大学出版社,2003.7

[7]何立民,MCS—51系列单片机应用系统设计.北京:航空航天大学出版社,1989.4

[8]阎石. 数字电子技术. 吉林:高等教育出版社出版,2000

[9]胡荣等. Protel电路设计教程.北京:清华大学出版社,2001

[10]Adel S.Sedra and Kenneth.Smith[M]:Microelectronic Circuits,4rd ed,Oxford University Press.Inc,1998.20~58.

[11] 赵亮. 单片机应用系统设计与产品开发[M]. 北京:人民邮电出版社.2004

[12] 李华. MCS-51系列单片机实用接口技术. 北京航空航天大学出版社. 1993

[13] 彭为,黄科,雷道仲.单片机典型系统设计实例精讲[M].电子工业出版社,2006.

[14] 张友德.单片微型机原理、应用于实验[M].3版.上海:复旦大学出版社,2000.

[15] 黄根春,陈小桥,张望先.电子设计教程[M].北京:电子工业出版社,2007.

[17] INTEGRATED CIRCUITS DATA HANDBOOK 80C51-based 8-bit microcontrollers PHILIPS,1992

[18] Adel S.Sedra,Kenneth C.Smith:Microelectronics Circuits,3rd Edition,Holt Rinehart and Winston,Inc.,1991

[19] Yeager Brent.How to troubleshoot your electronic scale[J].. Powder and Bulk Engineering. 1995

[20]Meehan Joanne,Muir Lindsey.SCM in Merseyside SMEs:Benefits and barriers[J].. TQM Journal. 2008
