基于89C52单片机便携式口气检测器的设计
摘要：本文研究设计了一种用于公共场所及室内具有检测硫化物功能的智能气体测试仪。其设计方案基于89C52单片机，选择瑞士蒙巴波公司的CH20/S-10气体传感器。系统将传感器输出的4~20mA的标准信号通过以AD0832为核心的A/D转换电路调理后，经由单片机进行数据处理，最后由LCD显示硫化物浓度值。文中详细介绍了数据采集子系统、数据处理过程以及数据显示子系统的设计方法和过程。另外，该系统对浓度信号进行了信号补偿等处理，减少了测量误差，因此，具有较高的测量精度，而且结构简单，性能优良。
关键词：气敏传感器；数据采集处理系统；A/D转换器；AT89C52单片机；
1 引言
便携式口气检测器是一款检测口腔呼出气体中硫化物含量的检测仪器，它小巧玲珑，使用起来方便快捷，受到社会各界的青睐。根据调查数据显示，便携式口气检测器已经被广泛应用在各个领域。
根据统计结果显示，使用便携式口气检测器的个人已经高达百分之四十。其主要是因为人口腔中几乎都有一定的气味，尤其在进食大蒜、葱及其它食物，或抽烟后，口腔中的异常气味就会更加严重，造成口臭。然而人们每天与同事、朋友、家人交谈，有时还出席各种商务、社交场合，这样一来口臭者面临的处境会很尴尬，如同事不接近、上司不赏识、下属怒不敢言等。因此许多人为了随时发现自身口气问题，保持清新口气、赢得更多好感，为自己带来更多的自信，常常会检查一下自己的口气，看看有没有异味。而便携式口气检测器小巧玲珑，可随身携带，使用非常方便。于是便携式口气检测器成为人们生活中的一件必不可少的工具。
便携式口气检测器同时被用于各个工作领域。比如医院，便携式口气检测器用来检测疾病，使用起来简单，方便快捷。据医生介绍，目前口臭成为了一项比较普遍并且严重的现象，为此来医院看病的人也越来越多。而口臭是由于很多疾病引起的，鼻咽部的一些疾病可以从口腔反映出臭味，因此医生为了方便快捷的通过检测口臭来诊断各种疾病，广泛采用了便携式口气检测器。
总之，便携式口气检测器的使用领域越来越广，发展前景广阔。我们有必要对便携式口气检测器进行一个深入的了解。
2 概述
2.1系统总概述
本论文主要完成便携式口气检测器软件设计，设计内容包括：A/D转换器程序、控制程序、键盘检测、数据显示等。
本系统采用单片机为控制核心，以实现便携式口气检测器的基本控制功能。系统主要功能内容包括：数据处理、开始测量、键盘检测。
本系统设计采用功能模块化的设计思想，系统主要分为总体方案设计、硬件和软件的设计三大部分。
2.2总体方案设计
随着传感器和计算机技术的不断发展，现已有了基于单片机的便携式口气测试器，并且测试范围、分辨率、精度、稳定性已接近标准要求。本设计选用基于电化学原理的气体传感器。其原理是口腔气体中的硫化物在电极下发生氧化反应，产生的扩散电极电流与口腔气体中硫化物的含量成正比，通过检测放大电路和放大倍数的调整经A/D转换后送单片机 、由单片机现场自动控制检测并显示硫化物含量。
2.3硬件设计

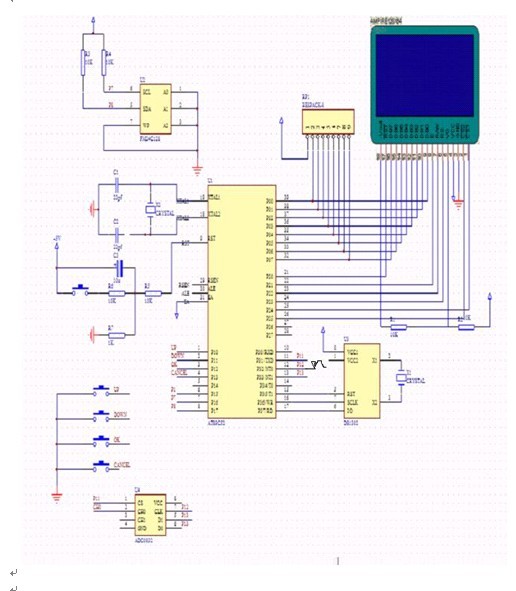

硬件设计部分主要包括：（MCU、A/D、时钟芯片、LCD、外围扩展数据RAM）等芯片的选择； 硬件主电路设计、数据采集、模数转换电路设计、液晶显示电路设计、外围扩充存储器接口电路、时钟电路、复位电路、键盘接口电路等功能模块电路设计。
2.4软件设计
软件设计部分主要包括：编写语言的选择、主程序/子程序流程的设计、功能模块程序的编写、软/硬件结合调试与演示。主要包括的功能模块：52驱动、检测、液晶显示、时钟、键盘、模数转换。
课题需要完成的任务：
选择合适的传感器电路，设计并制作一种便携式口气检测器，能够快速检测口气中硫化物的含量，要求具有液晶显示。
1.课题应用及市场调研分析
2.可执行方案分析及方案论述
3.各主要器件及单元电路的选用方案、性能分析及功能介绍
4.系统框图及电路设计
5.系统电路图及印刷板图
6.系统总装总调
7.毕业设计总结
参考文献
[1] 李维提,郭强．液晶显示应用技术.北京：电子工业出版社，2000
[2] 北京精电蓬远显示技术有限公司．内藏KS0108B/HD61202控制器图形液晶显示模块使用手册
[3] 赵茂泰.智能仪器原理及应用.北京：电子工业出版社，2001
[4] 赵新民.智能仪器原理及设计.哈尔滨工业大学出版社，1995
[5] 徐爱钧,彭爱华.单片机高级语言C51应用程序设计.北京工业出版社，1999
[6] 严蔚敏,吴伟民.数据结构.清华大学出版社，1996
[7] 马忠梅.单片机的.C语言应用程序设计.北京：北京航空航天大学出版社，1997
[8] 李刚,林凌,王焱.新概念单片机教程.天津大学出版社，2004
[9] 华成英,童诗白.模拟电子技术基础第三版.北京：高等教育出版社, 2004
[10] 丁元杰.单片微机原理及应用.北京:机械工业出版社,1993
[11] 孙涵芳.MCS-51系列单片机原理及应用.北京航空航天大学出版社,2000
[12] 陈宝江,翟涌.MCS单片机应用系统实用指南.北京：机械工业出版社，1997
[13] 康华光.电子技术基础.武汉：高等教育出版社，1999
