基于单片机的模糊PID温度控制系统设计 摘 要
温度控制在热处理工艺过程中,是一个非常重要的环节。控制精度直接影响着产品质量的好坏。实验室人员根据材料的烧成制度来调节电炉的输出电压以实现对电炉的温度控制。一般的有两种方法:第一种就是手动调压法,第二种控制方法在主回路中采取双向可控硅装置,并结合一些简单的仪表,使得保温阶段能够自动,但这两种方法的升温过程都是依赖于试验者的调节,并不能精确的按照给定的升降温速度来调节。本文提出的以参数自整定PID 控制为基础的温控系统简单、可靠,大大提高了控制质量及自动化水平,具有良好的经济效益。
电炉是一种具有纯滞后的大惯性系统，开关炉门、加热材料、环境温度以及电网电压等都影响控制过程，传统的加热炉控制系统大多建立在一定的模型基础上，难以保证加热工艺要求。因此本文将模糊控制算法引入传统的加热炉控制系统构成智能模糊控制系统。

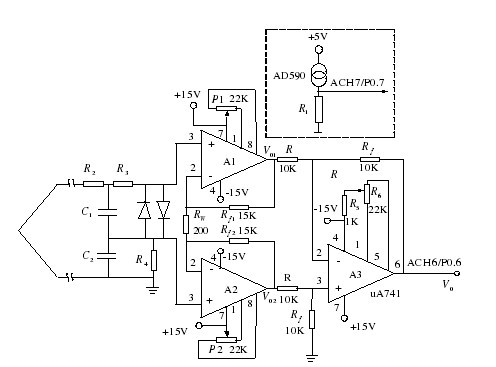

本文以模糊自整定 PID 控制算法为基础，设计以8031单片机为主体的控制系统控制电炉,构成一个能进行较复杂的数据处理和复杂控制功能的智能控制器，使其既可与微机配合构成控制系统，又可作为一个独立的单片机控制系统，具有较高的灵活性和可靠性。单片机根据输入的各种命令，进行智能算法得到控制值，输出脉冲触发信号，通过过零触发电路驱动双向可控硅，从而加热电炉。
本文提出的基于模糊的自整定 PID 控制算法的控制系统具有真正的智能化和灵活性，有自动检测、数据实时采集、处理及控制结果显示等功能，对提高电炉温度的控制精度具有较好的意义。
关键词：电炉；单片机；智能控制器；自整定；模糊 PID；可控硅
电炉是热处理生产中应用最广的加热设备，通过布置在炉内的电热元件将电能转化为热能,借助辐射与对流的传热方式加热工件。通常可用以下模型定性描述
（1-1）式中 X——电炉内温升（指炉内温度与室温温差)
K——放大系数
t——加热时间
T——时间系数
V——控制电压
τ0——纯滞后时间
但在实际热力过程中，由于被加热金属的导热率、装入量以及加热温度等因素的不同，直接影响着 K 、T 、τ0等参数的变化，因此电炉本身具有很大的不确定性。
温度控制在热处理工艺过程中,是一个非常重要的环节。控制精度直接影响着产品质量的好坏。根据不同的目的，将材料及其制件加热到适宜的温度。
1.2 控制器发展现状
1.2.1 PID 控制器的发展现状
在过去的 50 年，调节 PID 控制器参数的方法获得了极大的发展。其中有利用开环阶跃响应信息，如 Coon-Cohen 响应曲线法；还有使用Nyquist 曲线法的，如Ziegler-Nichols 连续响应法。然而这些调节方法只识别了系统动态信息的一小部分，不能理想的调节参数。随着计算机技术的发展，人们利用人工智能的方法将操作人员的调整经验作为知识存入计算机中，根据现场实际情况，计算机能自动调整 PID 参数。这样能实现自动调整、短的整定时间、简便的操作，改善响应特性而推动了自整定 PID控制技术的发展。
自整定技术可追溯到 50 年代自适应控制处于萌芽时期，60 年代国外有人设计了一种自动调节式的过程控制器，因其价格高、体积大、可靠性差而未能商品化。80 年代由于适用的控制理论的完善以及高性能微机的使用，才使得自整定控制器得以开发，PID 控制器参数的自动整定技术设想已慢慢实现。
电炉温度控制技术发展日新月异，从模拟 PID、数字 PID 到最优控制、自适应控制，再发展到智能控制，每一步都使控制的性能得到了改善。在现有的电加热炉温度控制方案中，PID 控制和模糊控制应用最多，也最具代表性。
