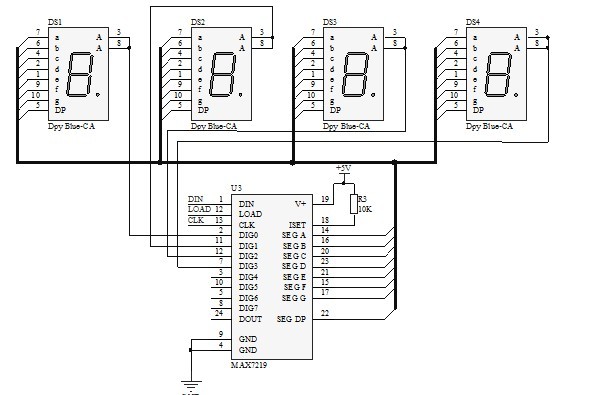

基于单片机的数字电子秤设计 摘要：本设计以单片机为核心，主要有称重传感器、前级信号处理电路、A/D转换电路、人机接口电路等四部分。采用四位半A/D作为模数转换电路；人机接口采用专用显示控制芯片MAX7219构成显示控制单元，由LED作为显示单元。
关键词：电子秤；称重传感器；单片机；
1引言
目前，台式电子秤在商业贸易中的使用已相当普遍，但存在较大的局限性：体积大、成本高、需要工频交流电源供应、携带不便、应用场所受到制约。基于电子秤的现状，本设计拟研究一种用单片机控制的电子秤设计方案。这种电子秤体积小、携带方便，且经济性、稳定性好。
2 系统方案的设计
2.1 设计的基本思路
按照设计的基本要求，系统可分为三大模块，数据采集模块、控制器模块、人机交互界面模块。其中数据采集模块完成对来自称重传感器的电压信号的检测、放大、A/D转换。
2.2 系统方案比较和论证
2.2.1称重传感器
称重传感器是根据力—电转换、由非电量转换为电量的工作原理而工作的，按其工作原理可分为电阻应变式、电容式、电感式、压磁式、压电式、振弦式等多种类型，其中最常用的是电阻式称重传感器。
电阻式称重传感器工作原理是，将电阻应变计粘贴在弹性敏感元件上，然后以适当的方式组成电桥，从而将物体的质量转换成电信号。
2.2.2基于51系列单片机来实现
目前单片机技术比较成熟，功能也比较强大，被测信号经放大整形后送入单片机，由单片机对测量信号进行处理并根据相应的数据关系译码显示出被测物体的重量。原理方框图如图1所示。单片机控制适合于功能比较简单的控制系统，而且其具有成本低、功耗低、体积小、算术运算功能强、技术成熟等优点。因此，我选用普通单片机AT89S52来实现系统设计。
2.2.3前级放大器
压力传感器输出的电压信号为毫伏级，所以对运算放大器要求很高。我们考虑可以采用以下几种方案：
（1）利用普通低温漂运算放大器构成多级放大器
普通低温漂运算放大器构成多级放大器会引入大量噪声。由于A/D转换器需要很高的精度，所以几毫伏的干扰信号就会直接影响最后的测量精度。所以，此种方案不宜采用。 毕业设计说明书目录
1引言 14
2 系统方案的设计 14
2.1 设计的基本思路 14
2.2 系统方案比较和论证 14
2.2.1称重传感器 14
2.2.2基于51系列单片机来实现 14
2.2.3前级放大器 14
2.2.4 A/D转换器 15
2.2.5人机接口电路 16
2.2.6系统组成 16
3单元电路设计 17
3.1 称重传感器 17
3.2 前级信号处理 18
3.3 A/D转换电路 19
3.4 TLC7135管脚描述 20
3.5 TLC7135的串行接口 21
3.6 主控制电路 22
3.7人机接口电路设计 24
3.8 电源电路 26
4 系统软件的设计 27
4.1 开发软件及编程语言简介 27
5 系统温度误差的补偿 28
6系统测试 29
6.1 测试仪器清单 29
6.2 电路调试及测试方法 29
6.3 测试结果 30
6.4 误差分析 31
.参考文献
[1]孙莹.单片机在电子秤中的应用[J].威海：仪器仪表用户，2001，8(3)：36-37.
[2]凌有铸, 刘力.单片机控制的电子秤[J].北京：中国纺织大学学报，1998，24(5)：80-83.
[3]陈尚松，雷加，郭庆.电子测量与仪器[M].辽宁：电子工业出版社，2004：25-34.
[4]范家庆，沈祝平.扫频测量技术[M].北京：电子工业出版社，1985：24-34.
[5]李瀚荪.简明电路分析基础[M].北京：高等教育出版社，2002：241-260.
[6]赵负图，等.国内外传感器手册[M].辽宁：辽宁科学技术出版社，1997.
[7]杨盘洪.最新集成运算放大器应用手册[M].山西：山西科学技术出版社，1998.
[8]刘海成，秦进平，韩喜春.MCU—DSP型单片机原理与应用[M].北京：北京航空航天大学出版社，2006：15-166.
[9]刘国林，殷贯西.电子测量[M].北京：机械工业出版社，2003：121-134.
[10]赵茂泰.智能仪器原理及应用[M].北京：电子工业出版社，2003：15-115.
[11]何立民.MCS-51系列单片机系统设计[M].北京：北京航天大学出版社，1997：20-350.
[12]李光飞，李良儿，楼然苗.单片机C程序设计实例指导[M].北京：北京航空航天大学出版社，2005：168-174.
