基于单片机的数字钟设计 摘要
本论文给出基于单片机的数字钟设计，以80C51单片机为核心，配备LED显示模块、时钟芯片、等功能模块来实现时间的显示。该数字钟采用12/24小时制方式显示时间，定时信息等功能。文章的核心主要从硬件设计和软件编程两个大的方面。硬件电路设计主要包括中央处理单元电路、时钟电路、人机接口电路、信号处理电路、执行电路等几部分组成,为了用电池作电源，采用低功耗的CMOS芯片及LED显示器。软件用C语言来实现。
关键词：单片机； LED显示器； 数字钟；80C51；C语言
1 引言
单片机自1976年由Intel公司推出MCS-48开始，迄今已有二十多年了。由于单片机集成度高、功能强、可靠性高、体积小、功耗地、使用方便、价格低廉等一系列优点，目前已经渗入到人们工作和生活的方方面面，几乎“无处不在，无所不为”。单片机的应用领域已从面向工业控制、通讯、交通、智能仪表等迅速发展到家用消费产品、办公自动化、汽车电子、PC机外围以及网络通讯等广大领域。
单片机有两种基本结构形式：一种是在通用微型计算机中广泛采用的，将程序存储器和数据存储器合用一个存储器空间的结构，称为普林斯顿结构。另一种是将程序存储器和数据存储器截然分开，分别寻址的结构，一般需要较大的程序存储器，目前的单片机以采用程序存储器和数据存储器截然分开的结构为多。
随着半导体集成工艺的不断发展，单片机的集成度将更高、体积将更小、功能将列强。在单片机家族中，80C51系列是其中的佼佼者，加之Intel公司将其MCS –51系列中的80C51内核使用权以专利互换或出售形式转让给全世界许多著名IC制造厂商，如Philips、 NEC、Atmel、AMD、华邦等，这些公司都在保持与80C51单片机兼容的基础上改善了80C51的许多特性。这样，80C51就变成有众多制造厂商支持的、发展出上百品种的大家族，现统称为80C51系列。80C51单片机已成为单片机发展的主流。专家认为，虽然世界上的MCU品种繁多，功能各异，开发装置也互不兼容，但是客观发展表明，80C51可能最终形成事实上的标准MCU芯片。
单片机已成为计算机发展和应用的一个重要方面。另一方面，单片机应用的重要意义还在于，它从根本上改变了传统的控制系统设计思想和设计方法。从前必须由模拟电路或数字电路实现的大部分功能，现在已能用单片机通过软件方法来实现了。这种软件代替硬件的控制技术也称为微控制技术，是传统控制技术的一次革命。
本文讨论的单片机多功能定时器的核心是目前应用极为广泛的51系列单片机，配置了外围设备，构成了一个可编程的计时定时系统，具有体积小，可靠性高，功能强等特点。不仅能满足所需要求，而且还有很多功能可供开发，有着广泛的应用领域。
数字电子钟具有走时准确，一钟多用等特点，在生活中已经得到广泛的应用。虽然现在市场上已有现成的电子钟集成电路芯片出售，价格便宜、使用也方便，但是人们对电子产品的应用要求越来越高，数字钟不但可以显示当前的时间，而且可以显示日期、农历 、以及星期等，给人们的生活带来了方便。另外数字钟还具备秒表和闹钟的功能，且闹钟铃声可自选，使一款电子钟具备了多媒体的色彩。
数字钟是采用数字电路实现对时,分,秒数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,远远超过老式钟表,钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意义。 毕业设计说明书目录
摘要 12
1 引言 12
2 方案论证 13
2.1 设计要求及基本功能： 13
2.2 设计方案 13
2.2.1 方案一 13
2.2.2 方案二 13
3 数字钟的硬件设计 14
3.1 数字钟的基本电路 14
3.1.1电路接法 14
3.1.2 键盘显示 15
3.1.3 时钟电路 17
3.2 数字钟电路图 18
3.3 数据调整 20
3.4 各单元硬件设计说明 21
3.4.1 AT89C51单片机的简介 21

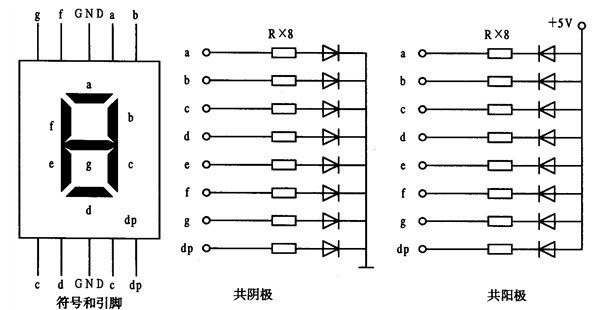

3.4.2 LED数码显示器 23
3.4.3 9012三极管 25
4 数字钟的软件设计 25
4.1 软件设计与说明 25
4.1.1主程序的流程图 26
4.1.2 Timer0溢出中断发生时的流程图 27
4.1.3 计算当前时间的流程图 28
4.2 主程序 29
5 软硬件系统的调试 31
6 附录 33
7 参考文献 33
参考文献
[1] 吴微.单片机原理及应用.第2版.北京：机械工程出版社,1998
[2] 韩志军.电气控制与单片机. 广州：华南理工大学出版社,2001
[3] 文军.单片机原理、应用与实验.海口：南海出版公司,2005
[4] 袁光明.单片机技术.北京：机械工业出版社，2001
[5] 单水磊.用8031单片机控制的数字钟.北京：中国轻工业出版社1995
[6] 赵秀珍.小型单片机实用技术. 北京：机械工程出版社,2003
[7] 张吉卫、王晓红. 基于单片机的多功能数字钟系统设计.电子世界 2005 年 4 期
[8] 陈姚节. 基于单片机的数字钟设计及时间校准研究.武汉理工大学学报(交通科学与工程版)2005年 第29卷
