LSF-2.5型液位传感器的设计
液位传感器的选择
本次毕业设计选用LSF-2.5型液位传感器。
LSF-2.5型传感器是最大功率为2.5的防腐蚀的光电传感器，它的性能也非常优越。LSF液位开关是可以提供非常准确、可靠的液位检测的。它的工作原理是依据光的反射折射原理，在没有液体时，光被前端的棱镜面或球面反射回来；有液体覆盖光电探头球面时，光被折射出去，这使得输出发生变化，相应的晶体管或继电器动作并输出一个开关量。应用这个原理可以制成单点或多点的液位开关。LSF光电液位开关具有较高的适应环境的能力，在耐腐蚀方面有较好的抵抗能力。
3.2.2 温度传感器的选择
本次毕业设计选用的温度传感器是：KTY81-210A型温度传感器。其中T代表的是温度，KTY81-210A型温度传感器是一个可以测试温度范围在零下50度到150度之间的，温度系数为0.79%K，精度等级为0.5%的温度传感器，另外它的公称压力为0.6Mpa，其性能很好，跟这个温度传感器性能相当的也有好几款，它们都属于KTY系列，KTY系列温度传感器是一种采用进口Philips硅电阻精心制作而成的温度传感器，其具有精度高，稳定性好，可靠性强，产品寿命长等诸多优点，该温度传感器已广泛应用于颈内动脉变频调速温度控制，太阳能热水器温度测量领域彩印设备温控，汽车油温测量，发动机冷却系统、工业控制系统中过热保护、加热控制系统、电源供电保护等。选择 KTY-81/82/84系列温度传感器。该温度传感器已广泛应用于太阳能热水器温度测量领域，汽车油温测量、油模块、柴油喷注系统、传递温度测量、发动机冷却系统、气候控制系统工业中主要应用于过热保护、加热控制系统、电源供电保护等。KTY型温度传感器其大体性能为：测量温度范围为-50℃~150℃，温度系数是TC 0.79%/K ，精度等级 0.5%，采用Philips硅电阻元件，探头保护管直径是Φ6，标准安装螺纹是M10X1, 1/2，公称压力是1.6MPa ，德式球型接线盒出线或硅胶电缆直接出线，便于与其它电器设备连接。适用于各种介质工业管道和狭小空间设备测温，其应用范围也有多种，例如：汽车油温测量、油模块、柴油喷注系统、传递温度测量、发动机冷却系统；气候控制系统工业中主要应用于过热保护、加热控制系统、电源供电保护等；特别是对温度测量线性要求比较高的科研领域和工业领域更适合，温度传感器也运用到本次毕业设计多种液体混合装置中了，可想而知，温度传感器在我们现实生活的应用时多么的广泛。
3.2.3搅拌电机的选择
选用EJ15-3 型电动机。
EJ15-13型电动机是最大工作电流为3A，设计序列号位15的交流的异步电机。
EJ15系列电动机是一般用途的全封闭扇冷式鼠笼型三成异步电动机，其大体性能为额定电压为220V，额定频率是50HZ，功率为2.5KW，这一系列的电机接线方法都采用三角形接法。其对工作环境的要求也比较苛刻，要求电机运行地点的海拔高度要不超过一千米，工作的温度要在零下15度到40度之间。EJ15-3型电机也有很多优点，其电机的效率很高，也非常节能，堵转转矩高、噪音非常低、振动小、运行安全可靠.
3.2.4电磁阀的选择
电磁阀是用来控制流体方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制，其工作原理为：电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
本次课程设计选用的以下两种类型的电磁阀：
（1）入罐液体选用VF4-25型电磁阀。
入罐液体选用的VF4-25型电磁阀是一种口径为宽度25毫米，设计序列号为4的防腐蚀的电磁阀，其性能相比其它电磁阀有一定的优越性。
（2）出罐液体选用AVF-40型电磁阀。
出罐液体选用的电磁阀要跟入罐液体选用的电磁阀不一样，因为出罐即是排出液体，所以出罐口的口径要比入罐口要大，这样有利于快速的排出液体，如果排出的液体要知道它的量的话，那么选择可调节流量的电磁阀就方便多了，所以我选用的是AVF-40型电磁阀，这是一个口径宽度为40毫米，可调节液体流量的防腐蚀性电磁阀。其性能比入罐所用的VF4-25型电磁阀又优越了好多，价格上当然也贵了点。
3.2.5接触器

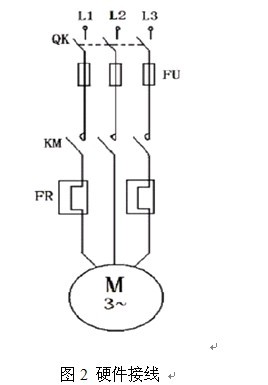

本次毕业设计做的是用PLC控制多种液体混合系统的装置，用的是交流电，所以我们首先要选择的是交流接触器，经过我反复的查阅资料，最终决定选用的是CJ29-10/16型接触器。
CJ29-10/16型接触器是一种主触头额定电流为10到16安之间，设计编号为20的交流接触器。CJ29-10/16型交流接触器广泛用于电力的开断和控制的电路，它是利用主触点来开闭电路的，用辅助接点来执行控制指令。 CJ29-10/16型交流接触器的主接点一般只有常开触点，辅助触点常有两对具有常开和常闭功能的触点，它也经常作为中间继电器配合主电路使用。CJ29-10/16型交流接触器的接点，由银钨合金制成，所以这一种接触器具有良好的导电性和耐高温烧蚀性。CJ29-10/16型交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。一般的20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点，这次设计中我用的交流接触器的额定电流在10到16安之间，所以它也就没有加灭护罩。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
3.2.6热继电器的选择
本次设计用的是以下的热继电器：选用JR16B-60/3D型热继电器。
JR16B-60/3D型热继电器是一种带断相保护的热继电器，它的结构形式是最常用的双金属片式结构。双金属片是用两种不同线膨胀系数的金属片，通过机械辗压在一起制成的，一端固定，另一端为自由端。当双金属片的温度升高时，由于两种金属的线膨胀系数不同，所以它将弯曲。热元件串接在电动机定子绕组中，电动机绕组电流即为流过热元件的电流。当电动机正常运行时，热元件产生的热量虽能使双金属片弯曲，但不足以使继电器动作；当电动机过载时，热元件产生的热量增大，使双金属片弯曲位移量增大，经过一段时间后，双金属片弯 曲推动导板，并通过补偿双金属片与推杆'将触点(和)分开，触点(和)为热继电器串于接触器线圈回路的动断触点，断开后使接触器失电，接触器的动合触点断开电动机等负载回路，保护了电动机等负载。补偿双金属片可以在规定范围内（ +,-"+,）补偿环境温度对热继电器的影响。如果周围环境温度升高，双金属片向左弯曲程度加大，然而补偿双金属片也向左弯曲，使导板与补偿双金属片之间距离保持不变，故继电器特性不受环境温度升高的影响，反之亦然。有时可采用欠补偿，使补偿双金属片向左弯曲的距离小于双金属片因环境温度升高向左弯曲的变动值，以便在环境温度较高时，热继电器动作较快，更好地保护电动机。调节旋钮是一个偏心轮，它与支撑件构成一个杠杆，转动偏心轮，即可改变热继电器的结构原理，补偿双金属片与导板的接触距离，从而达到调节整定动作电流值的目的。此外，靠调节复位螺钉来改变动合静触点的位置使热继电器能工作在手动复位和自动复位两种工作状态。调试手动复位时，在故障排除后需按下 按钮'+才能使动触点(恢复与静触点)相接触的位置。由此看来本次设计我选用的JR16B-60/3D型热继电器也是一种性能普通的热继电器，这我主要也是从经济方面考虑的。
