某市单位办公楼设计
摘要：本次毕业设计的题目是某单位7层办公楼结构设计。采用现浇框架结构，主体为7层，本地区抗震设防烈度为6度远震，场地类别为II类场地。主导风向为西南，基本风压0.3kN/m²，基本雪压0.35kN/m²。楼﹑屋盖均采用现浇钢筋混凝土结构。功能上满足人们智能办公的使用要求，能够充分的利用有限的空间使布局更加合理。
本设计主要进行了结构方案中横向框架某1轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。完成了平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算，本设计采用柱下独立基础，对基础进行了受力和配筋计算。
通过这次毕业设计，我将大学四年里学到的知识综合了起来。总之，我收获了许多。
关键词：框架结构；抗震设计；内力计算；内力组合
1建筑说明
1.1 工程概况
本建筑位于某市区某沿街地段，楼体七层现浇钢筋混凝土框架结构，长54.3米，宽33.3米，高24米，底层层高3.6米，其余层层高3米，总建筑面积12657.33平方米。该建筑有西、南两个临街面，南面为主要街道,主入口设在南面，方便出入，西面另设有餐厅入口，方便餐厅对外营业。整个建筑的建筑平面功能分区明显,立面造型简单而不失美观，完全符合主体建筑设计要求。
该工程在结构上采用了钢筋混凝土全现浇框架结构，柱下独立基础。楼盖均为钢筋混凝土现浇楼盖，屋面为刚性和柔性相结合的防水屋面。
1.2 设计资料
1) 本建筑设计使用年限为50年.
2) 耐火等级为2级.
3) 基本风压 =0.3KN/M2，基本雪压 =0.35 KN/M2.
4) 建筑结构安全等级为二级；抗震设防烈度为6度远震；建筑场地类别为2类，建筑抗震设防类别为丙类.
1.3 总平面设计
总平面布置的基本原则：
1) 应根据一栋楼或一个建筑群的组成和使用功能，在场地现状条件和城市规划布局基础上，正确处理各建筑物，构筑物与道路交通，工程管线，绿化布置等设施相互之间的平面和空间关系，充分利用地形，有效节约用地，使场地内的各项工程设施有机地组成与其功能协调一致的统一整体。
2) 应结合地形、地质、气象条件等自然条件布置，有效组织地面排水，进行用地范围内的竖向布置。
3) 建筑物的布置应符合防火、卫生等规范及各种安全要求，并应满足交通要求。
4) 建筑物周围布置应与城市主干道及周围环境相协调，合理组织场地内的各种交通流线（含人流、车流、货流等），并安排好道路、出入口，并考虑人车分流的措施。
5)相关法规规范的要求，建设用地的确定，如绿地率、容积率的。
1.4 主要房间设计
主要房间是各类建筑的主要部分，是供人们学习、生活的必要房间，由于建筑物的类别不同，使用功能不同，对主要房间的设计也不同。但主要房间设计应考虑的基本因素仍然是一致的，即要求有适宜的尺寸，足够的使用面积，适用的形状，良好的采光和通风条件，方便的内外交通联系，合理的结构布置和便于施工等。
因此，本建筑的为尺寸“L”型。
1.5 辅助房间设计
在本建筑中，辅助房间主要为卫生间及多功能大厅。
卫生间的设计在满足设备布置及人体活动的前提下，应设在人流交通线上与走道楼梯间相连处，如走道尽端，楼梯间即出入口或建筑物转角处，为遮挡视线和缓冲人流。
在本建筑中，几乎每层都附有一间多功能房间，面积足够容纳近百人，满足办公人员的日常生活需要。.
1.6 交通联系空间的平面设计
主要房间和辅助房间都是单个独立的部分，而房间与房间的水平与垂直方向上的联系、建筑物室内外之间的联系，都要通过交通联系来实现。交通联系空间按位置可分为水平交通空间（走廊），垂直交通空间（楼梯，坡道）和交通枢纽空间（门厅，过厅）。交通联系空间形状、大小、部位主要决定于功能关系及建筑空间处理的需要，设计时应主意：交通流线简洁明确，对人流起导向作用。良好的采光、通风。安全防火，平时人流畅通，联系方便；交通联系空间的面积大，要有适当的高度和宽度。
1) 水平交通空间的平面设计
走廊起着联系各个房间的作用，走廊宽度的确定，应符合防火、疏散和人流畅通的要求，本建筑走廊轴线尺寸为2100mm。
走廊要求有良好的采光，本建筑设计采用内廊式，为便于有充足的采光，采取：依靠走廊尽端的开窗；利用门厅采光；灯光照明。
2) 垂直交通空间的平面设计
楼梯是多层房屋的垂直联系和人流疏散的主要措施。由于该建筑物是办公楼，按防火要求和疏散人流，该建筑物设双跑楼梯。
3) 交通枢纽空间
门厅作为交通枢纽，其主要作用是集散人流，转换人流方向，室内外空间的过渡或水平与垂直交通空间的衔接等。门厅一般应面向主干道，使人流出入方便，有明确的向导性，同时交通流线组织应间明醒目。本设计中大厅门开启方向是里外都可以开的弹簧门，另外在楼梯下设应急门，以满足防火疏散要求。
所有的窗户均采用铝合金窗，门为木门（大门除外）。
目 录
1建筑说明 1
1.1 工程概况 1
1.2 设计资料 1
1.3 总平面设计 1
1.4 主要房间设计 1
1.5 辅助房间设计 2
1.6 交通联系空间的平面设计 2
1.7 剖面设计 2
1.8 立面设计 3
1.9 构造设计 3

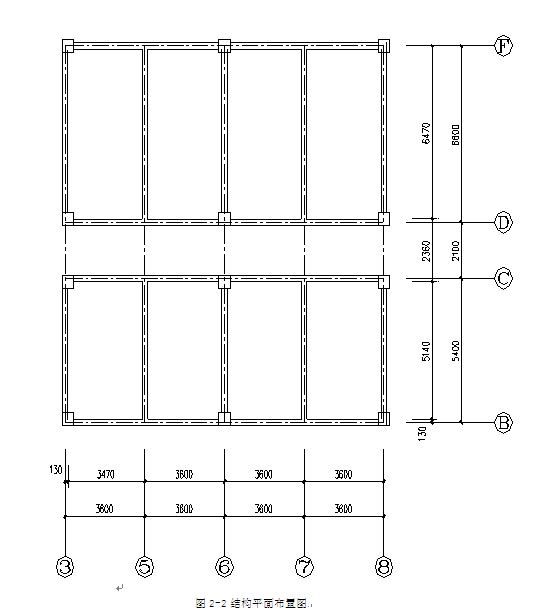

2框架结构布置 4
3 荷载计算 6
3.1 恒载计算 6
3.1.1屋面框架梁线荷载标准值...................................................................................... ........................6
3.1.2楼板框架梁线荷载标准值...............................................................................................................6
3.1.3屋面框架节点集中荷载标准值.......................................................................................................7
3.1.4楼面框架节点集中荷载标准值.......................................................................................................7
3.2 楼面活荷载 .................................................................9
3.3 风荷载计算 10
4 内力计算 11
4.1 竖向荷载作用下的固端弯矩计算 11
4.2 竖向荷载作用下的弯矩分配 12
4.3 竖向荷载作用下梁端剪力及柱轴力计算 13
4.3.1 恒载作用下第七层梁BC跨的剪力计算.............................................................................13
4.3.2 恒载作用下第七层B柱的轴力计算....................................................................................17
4.4 风载作用下的内力计算................................................................................................................18
5 内力组合 24
5.1梁内力组合表 25
5.2 B、C、D柱内力组合表 27
5.3 F柱内力组合表 32
6 截面设计 33
6.1 第一、四层框架梁正截面强度验算 33
6.2 第一、四层框架梁斜截面强度验算 34
6.3 B、C、D及F柱截面受压承载力验算..............................................................................................35
7 基础设计部分 39
7.1 基础荷载 39
7.2 F柱基础设计........................................................................................................................................39
7.3 C、D柱基础设计.................................................................................................................................41
8 楼梯设计 43
8.1 梯段板设计 43
8.2 平台板设计 44
8.3平台梁设计 45
结论 47
参考文献 47
谢 辞 49
附录 施工图纸 49
参考文献
[1] 沈蒲生主编，梁兴文副主编.《混凝土结构设计原理》.北京：高等教育出版社.2013；
[2] 沈蒲生主编，梁兴文副主编.《混凝土结构设计》.北京：高等教育出版社.2013；
[3] 梁兴文，史庆轩主编. 《土木工程专业毕业设计指导》.北京:科学出版社.2002；
[4] 周景星，王洪瑾，虞石民，李广信编著.《基础工程》.北京:清华大学出版社.2010；
[5] 李必瑜等主编 《房屋建筑学》.武汉:武汉理工大学出版社.2011.
[6] 中华人民共和国国家标准.《建筑抗震设计规范 (GB50011-2010)》.北京:中国建筑工业出版社.2010；
[7] 中华人民共和国国家标准.《建筑结构荷载规范（GB50009—2012）》.北京:中国建筑工业出版社.2012；
[8] 中华人民共和国国家标准.《混凝土结构设计规范 (GB50010—2010）》.北京:中国建筑工业出版社.2010；
[9] 中华人民共和国国家标准.《建筑结构制图标准》（GB/T 50105－2001）》.北京:中国建筑工业出版社.2001；
[10] 中华人民共和国国家标准.《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101－1）》.北京:中国建筑工业出版社.2011
[11]Bandy .B .H .G . ,Brown .E .F.•Rock Mechanics for underground Mining• Geerge Allenand Vnwin，1985年；
[12][美]艾伦.威廉斯.Design of Reinforced Concrete Structures.中国水利水电出版社.2002；
[13]Cook,R.W,piled Raft Foundation on Stiff Clays constructure to Design Philosophy .Geo-technique.1986；
