基于单片机的电动车控制器的设计
摘要：随着微电子和计算机技术的发展，电动车的需求量与日俱增。电动车控制器主要有单片机、ADC0809、霍尔传感器、74LS164等组成。要求采用传统的手把调速方式（通过线性霍尔传感器），此处对霍尔器件的电压处理要求利用压频转换来代替A/D转换。该设计具有结构简单、性能可靠使用方便、可实现较复杂的控制、具有防飞车保护和低压保护等重要的功能。
关键词：电动机，89c51，ADC0809，74LS164
1引言
电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就像是电动车的大脑，是电动车上重要的部件。微型计算机的出现给人类生活带来了根本性的变化，使现代科学研究发生了质的飞跃，单片机技术的出现给现代生活带来了一次新的技术革命。本设计主要是设计一个由单片机控制的电动车控制器系统，操作者可通过系统的按钮控制电动车的旋转速度 电量和里程。同时为了可以直观的看出电动车的运行状态，其旋转速度和当前电量可以在数码管上显示出来。目前电动车电机普遍采用永磁直流电机。所谓永磁电机，是指电机线圈采用永磁体激磁，不采用线圈激磁的方式。这样就省去了激磁线圈工作时消耗的电能，提高了电机机电转换效率，这对使用车载有限能源的电动车来讲，可以降低行驶电流，延长续行里程。本设计也选用此永磁直流电机。针对电动自行车实际使用情况，我们对无刷电动自行车控制器的设计进行了改进，增设了如下的功能：使电动车控制器具有输出端短路保护功能，本控制器可以实现输出端直接短路保护，即使在电机处于最高转速行动时(此时往往输出最高电压)直接短路控制器输出端，控制器也能很可靠的保护。在保护时电路自动降低了输出电流，以保护蓄电池的安全，此时电流约为0.3A，并随时检测输出端状态，当输出端故障排除后，控制器能自动恢复正常控制，具有自恢复功能，从而控制器具有自保护能力，提高了控制器和蓄电池的安全程度，也提高了对电机本身故障的耐受程度。单片计算机即单片微型计算机。（Single-Chip Microcomputer ）,是集CPU，RAM，ROM ，定时，计数和多种接口于一体的微控制器。随着科学技术的发展，越来越多的智能化产品都用到了单片机。他体积小，成本低，功能强，广泛应用于智能产品和工业自动化上。而51 单片机是各单片机中最为典型和最有代表性的一种。本设计选用常见的AT89C51。
微型计算机简称“微型机”、“微机”，由于其具备人脑的某些功能，所以也称其为“微电脑”。是由大规模集成电路组成的、体积较小的电子计算机。它是以微处理器为基础，配以内存储器及输入输出(I/0)接口电路和相应的辅助电路而构成的裸机。特点是体积小、灵活性大、价格便宜、使用方便。把微型计算机集成在一个芯片上即构成单片微型计算机(Single Chip Microcomputer)。由微型计算机配以相应的外围设备（如打印机）及其他专用电路、电源、面板、机架以及足够的软件构成的系统叫做微型计算机系统(Microcomputer System)（即通常说的电脑）。微型计算机的出现给人类生活带来了根本性的变化，使现代科学研究发生了质的飞跃单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。单片机的出现给人类生活带来加大方便，使控制系统简单化。
本设计主要是设计一个由单片机控制的电动车控制系统，操作者可通过单片机系统控制电动车的转速，其旋转速度和当前电量可以在数码管上显示出来。该设计具有结构简单、性能可靠使用方便。
目录
1引言 2
2总体方案设计 3
2.1方案一 3

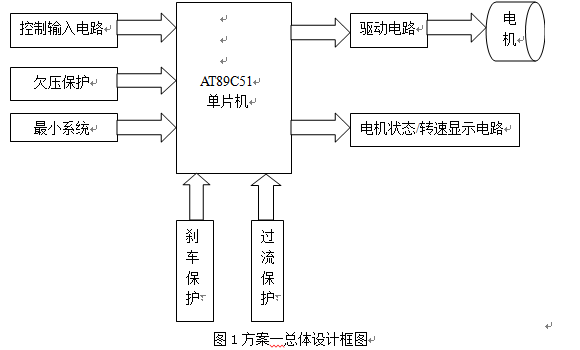

2.2.1方案一设计框图 3
2.2方案二 3
2.2.1方案二设计框图 3
2.3方案的确定 4
3分电路设计和论证 4
3.1 控制电路 4
3.2 显示电路 5
3.3其它电路简述 6
3.3.1最小系统 6
3.3.2驱动电路 6
3.3.3保护电路 7
4软件设计 9
4.1程序流程 9
4.1.1系统主程序流程图 9
4.1.2各子程序流程图 9
4.2程序 11
4.2.1主程序 11
5软硬件系统的调试 14
5.1软件调试 14
5.2keil软件调试 19
5.3硬件调试 22
6 附录 23
7参考文献 23
参考文献
[1] 景晓松Proteus在MCS-51&ARM7系统中的应用[Ｍ].北京：电子工业出版社，2006
[2] 蒋辉平.周国雄.单片机原理及应用技术[Ｍ].北京：北京航空航天大学出版社，2007
[3] 王晓明.电动机的单片机控制（第二版)[Ｍ].北京：北京航空航天大学出版社，2007
[4] 张大明.单片机控制实训指导及综合应用[Ｍ].北京：机械工业出版社，2007
[5] 张迎新.单片机初级教程（第二版)[Ｍ].北京：北京航空航天大学出版社，2006
[6] 刘玉宾.朱焕立.单片机原理及接口技术[Ｍ].北京：机械工业出版社，2004
[7] 谢自美.电子线路设计实验 测试（第三版)[Ｍ].武汉：华中科技大学出饭社，2006
[8] 童诗白.华成英. 模拟电子技术基础(第三版)[Ｍ].北京: 高等教育出版社,2001
[9] 万光毅.单片机实验与实践教程(第二版)[Ｍ].北京: 北京航空航天大学出版社,2006年,第2版
[10] 李朝青. 单片机原理及接口技术（第3版)[Ｍ]. 北京: 北京航空大学出版社,2005周润景.袁伟亭.
[11]葛荣，张邦武。电动自行车控制器的设计与实现。南通职业大学学报，2005，35-39
[12] 陈君科，范蟠果。电动自行车控制器设计与实现.电力电子技术,2008,81-83
[13] 尹衍辰，范瑜。基于C51的永磁无刷电动机控制器设计。中小型电机，2005，30-34
[14] 张继来，陈刚，陆秀银。一种简单的电动自行车用无刷电动机控制器。微电机，2007，94-96
[15] 堵杰，孙承波，陈国呈。无刷直流电动机换相过程中续流对电压和电流的影响。电工技术杂志，2002，5-18
[16] 曹建平。电动自行车调速控制电路的研究。电子技术应用，2000，32-34
[17] 苏昭晖，廖勇，姚骏。连续位置检测的无刷直流电机转矩脉动抑制的控制策略研究。微电机，2010，8-11
[18] 林志琦，刘涛，逄林。无刷直流电动机控制器软件设计经验。微电机，2008，58-60
[19] 张相军，陈伯时。无刷直流电机控制系统中PWM调制方式对换相转矩脉动的影响。电机与控制学报，2003，87-91
[20] 许鹏，曹建波，曹秉刚。无位置传感器直流无刷电机软件起动。电机与控制学报，2009，734-738
[21] 罗宏浩，吴峻，赵宏涛，常文森。永磁无刷直流电机换相控制研究。中国电机工程学报，2008，108-112
