目录
一．问题描述-----------------------------------------3
二．实验原理-----------------------------------------4
三．源程序-------------------------------------------6
四．数据测试----------------------------------------16
五．调试分析----------------------------------------22
六．用户使用手册------------------------------------23
七．心得体会----------------------------------------24
一、问题描述
1.使用matlab编程完成HDB3的编码与解码。
2.课程设计需要运用MATLAB编程实现2ASK,2FSK,2PSK，2DPSK调制解调过程，并且输出其源码，调制后码元以及解调后码元的波形。
二、实验原理
1.HDB3编码解码原理
HDB3码：三阶高密度双极性码。
HDB3码与二进制序列的关系：
(1)二进制信号序列中的“0”码在HDB3码中仍编为“0”码，二进制信号中“1”码，在HDB3码中应交替地成+1和-1码，但序列中出现四个连“0”码时应按特殊规律编码（引入传号交替反转码的“破坏点”V码）；
(2)二进制序列中四个连“0”按以下规则编码：信码中出现四个连“0”码时，要将这四个连“0”码用000V或B00V取代节来代替(B和V也是“1”码，可正、可负)。这两个取代节选取原则是，使任意两个相邻v脉冲间的传号数为奇数时选用000V取代节，偶数时则选用B00V取代节。
2.二进制数字调制技术原理
数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。通常使用键控法来实现数字调制，比如对载波的振幅、频率和相位进行键控。

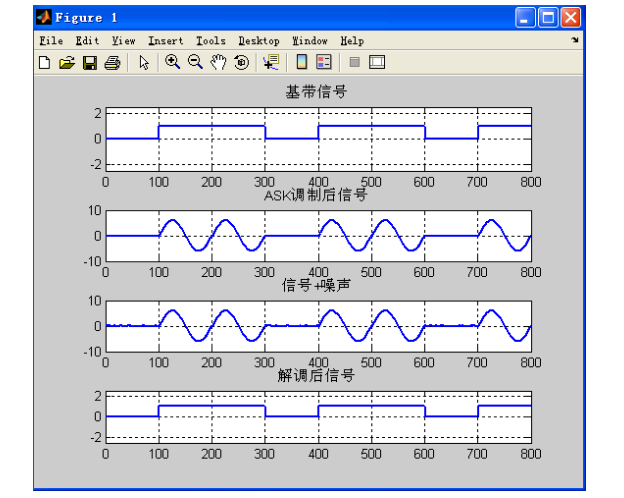

(1)2ASK信号的产生方法通常有两种：模拟调制和键控法。解调有相干解调和非相干解调。P=1时f(t)=Acoswt;p=0时f(t)=0;其功率谱密度是基带信号功率谱的线性搬移
(2) 一个2FSK信号可以看成是两个不同载波的2ASK信号的叠加。其解调和解调方法和ASK差不多。2FSK信号的频谱可以看成是f1和f2的两个2ASK频谱的组合。
(3) 2PSK以载波的相位变化作为参考基准的，当基带信号为0时相位相对于初始相位为0， 当基带信号为1时相对于初始相位为180°。
(4) 2DPSK调制原理方框图如下图。
间接法信号调制器原理方框图
2DPSK信号的解调，主要有两种方法，即相位比较法和相干解调法。相干解调法原理方框图如下图：
