多天线MIMO系统预编码技术分析与设计
摘要
本文主要研究了多天线系统中的预编码技术，并对预编码前传输链路和预编码后传输链路进行了分析。针对不同的优化策略，本文提出了基于功率控制、基于码本设计以及基于多用户干扰消除的优化策略，并对这些策略进行了实验验证与分析。
首先，本文介绍了多天线系统的背景以及信道的随机、复杂多变的特性，以及信道存在各种严重的干扰。预编码作为MIMO下行链路的关键技术，利用发送端已知的CSI，将调制过的符号流变换成适应当前信道的数据流。通过预编码，可以将信号能量集中到目标用户附近，有效对抗衰减和损耗，提升了系统性能。本文详细介绍了Zero-Forcing预编码、MMSE预编码、Tomlinson-Harashima预编码以及Dirty Paper Coding预编码等多种预编码技术的原理和公式，并分析了它们的优缺点。
接着，本文对预编码前传输链路和预编码后传输链路进行了分析。在预编码前传输链路中，本文推导出了信道容量和信噪比的计算公式，分析了信噪比与传输速率之间的关系，并对功率控制和码本设计等优化策略进行了详细介绍。在预编码后传输链路中，本文分析了接收端的信号处理流程，并推导出了接收信号的表达式。同时，本文对多用户干扰消除进行了深入研究，提出了相应的优化策略，并进行了实验验证。
通过本文的研究，可以更深入地了解多天线系统预编码技术的原理和应用，对未来的研究和应用具有重要的参考价值。
关键词：多天线系统；预编码技术；系统建模；优化策略；传输链路分析
Analysis and Design of Precoding Techniques in Multi-Antenna Systems
Abstract
This paper mainly studies the precoding techniques in multi-antenna systems and analyzes the transmission links before and after precoding. Based on different optimization strategies, this paper proposes optimization strategies based on power control, codebook design, and multi-user interference cancellation, and verifies and analyzes these strategies through experiments.
Firstly, this paper introduces the background of multi-antenna systems and the random and complex characteristics of channels, as well as the various severe interferences in channels. As a key technology in the MIMO downlink, precoding uses the known CSI at the transmitting end to transform the modulated symbol stream into a data stream that adapts to the current channel. Through precoding, the signal energy can be concentrated near the target user, effectively counteracting attenuation and loss, and improving system performance. This paper details the principles and formulas of various precoding techniques such as Zero-Forcing precoding, MMSE precoding, Tomlinson-Harashima precoding, and Dirty Paper Coding precoding, and analyzes their advantages and disadvantages.
Next, this paper analyzes the transmission links before and after precoding. In the transmission link before precoding, this paper derives the formulas for channel capacity and SNR, analyzes the relationship between SNR and transmission rate, and introduces optimization strategies such as power control and codebook design in detail. In the transmission link after precoding, this paper analyzes the signal processing process at the receiving end and derives the expression of the received signal. At the same time, this paper deeply studies multi-user interference cancellation, proposes corresponding optimization strategies, and verifies them through experiments.

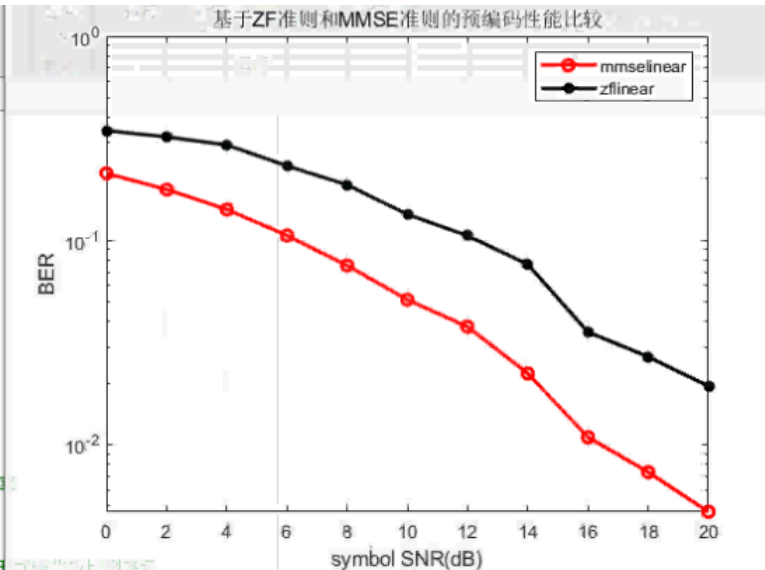

The hardware implementation design part of this paper details the selection of hardware platforms, the design of experimental processes, and the acquisition and analysis of experimental data. In the algorithm design and implementation part, this paper chooses Zero-Forcing precoding and MMSE precoding for comparative experiments and analyzes the experimental results.
Through this study, a deeper understanding of the principles and applications of precoding techniques in multi-antenna systems can be obtained, which has important reference value for future research and applications.
Key words: multi-antenna systems; precoding techniques; system modeling; optimization strategies; transmission link analysis.
目录
Abstract 1
1. 绪论 2
1.1研究背景 3
1.2国内外研究现状 3
1.3研究意义 4
1.4论文结构 5
2. 多天线系统预编码技术基础知识 6
2.1MIMO系统基础 6
2.1.1 MIMO系统基本概念 6
2.1.2 MIMO系统中的信道模型 6
2.1.3 MIMO系统中的信道状态信息（CSI） 6
2.1.4 MIMO系统中的预编码技术 7
2.2预编码技术基础 7
2.2.1空时编码与预编码的概念 7
2.2.2空时信道模型 7
2.2.3空时编码和预编码的区别 8
2.3基于CSI的预编码技术 8
2.3.1 ZF（Zero Forcing，零强制）预编码 9
2.3.2 MMSE（Minimum Mean Square Error，最小均方误差）预编码 9
2.3.3 MRT（Maximum Ratio Transmission，最大比传输）预编码 9
3. 多天线系统预编码技术分析 10
3.1 常用的预编码技术 10
3.1.1 Zero-Forcing预编码 10
3.1.2 MMSE预编码 10
3.1.3 MF预编码 11
3.1.4 Tomlinson-Harashima预编码 11
3.1.5 Dirty Paper Coding预编码 12
3.2 预编码性能分析 13
3.2.1 预编码前传输链路分析 13
3.2.2 预编码后传输链路分析 15
3.3 多天线系统预编码技术的优化策略 16
3.3.1 基于功率控制的优化策略 16
3.3.2 基于码本设计的优化策略 16
3.3.3 基于多用户干扰消除的优化策略 17
4. 多天线系统模型的设计及其性能仿真 18
4.1 系统仿真模型设计 18
4.1.1 系统参数 19
4.1.2 信号模型 19
4.1.3 预编码技术 19
4.1.4 性能指标 19
4.1.4 系统仿真 20
4.2 性能指标的计算 20
4.2.1 误码率（BER）的计算 20
4.2.2 均方误差（MSE）的计算 21
4.2.3 误差矢量幅度（EVM）的计算 21
4.3 性能仿真 22
4.3.1 对不同的天线数目的MIMO系统进行仿真 22
4.3.2 对不同信道MIMO系统进行仿真 27
4.3.3 不同速度的对比 30
5. 结论与展望 33
5.1 全文总结 33
5.2 研究成果与创新点 34
5.3 研究不足与未来展望 34
研究不足 34
参考文献 36
致谢 38
1.绪论
随着无线通信技术的迅速发展，MIMO系统已经成为了一种重要的无线通信技术。相较于传统的单天线系统，MIMO系统利用多个天线进行信号传输，可以在不增加带宽和发射功率的情况下，提高数据传输速率、提升系统的可靠性和覆盖范围。
然而，由于MIMO系统中的无线信道具有随机、复杂多变的特性，并且信道存在各种严重的干扰，因此在多天线系统中如何有效地利用多个天线进行信号传输，成为MIMO系统设计中的重要问题。为了解决这一问题，预编码技术被引入到MIMO下行链路中。
预编码技术利用发送端已知的CSI（信道状态信息），将调制过的符号流变换成适应当前信道的数据流，从而在接收端优化某些性能目标，例如信噪比和吞吐量。当发射端知道信道状态时，可以通过在发射端进行信号预处理，根据信道信息，动态的进行功率控制和相位调节，以便优化在接收端的某些性能目标。通过预编码，可以将信号能量集中到目标用户附近，有效对抗衰减和损耗，提升了系统性能。
然而，当前的预编码技术仍然存在一些问题和挑战。例如，在多天线系统中，如何根据不同的应用场景选择合适的预编码技术，以及如何对预编码技术进行优化，使得系统能够在复杂的信道环境下实现更好的性能表现等问题。因此，本文旨在对多天线系统预编码技术进行深入研究，以期为MIMO系统的设计和实现提供一定的理论指导和实践支持。
1.1研究背景
近年来，随着移动通信技术的迅速发展和普及，人们对于无线通信的需求不断增长。MIMO（Multiple-Input Multiple-Output）系统作为一种新型的无线通信技术，其通过利用多个天线进行信号传输，不仅可以提高数据传输速率，还可以提升系统的可靠性和覆盖范围，广泛应用于各种通信系统中。
然而，MIMO系统中的无线信道具有随机、复杂多变的特性，并且信道存在各种严重的干扰，因此如何有效地利用多个天线进行信号传输，成为MIMO系统设计中的重要问题。预编码技术作为MIMO下行链路的关键技术之一，通过利用发送端已知的CSI（信道状态信息），将调制过的符号流变换成适应当前信道的数据流，从而在接收端优化某些性能目标，例如信噪比和吞吐量。
在实际应用中，不同的预编码技术会产生不同的性能表现，因此对于预编码技术的分析和设计具有重要意义。当前，预编码技术的研究已经取得了一定的成果，但是在多天线系统中，如何针对不同的应用场景进行预编码技术的优化仍然存在挑战。因此，对于多天线系统预编码技术的分析和设计具有重要的研究意义和应用价值。
1.2国内外研究现状
随着移动通信技术的不断发展，MIMO系统作为一种新兴的无线通信技术，受到了广泛的关注和研究。预编码作为MIMO系统下行链路的关键技术，对于提高系统的吞吐量、增强系统的鲁棒性、降低误码率、提高频谱利用率等方面都具有重要的作用。因此，在国内外学者的积极研究下，预编码技术在MIMO系统中得到了广泛的应用和探索。
早在1998年，Bliss在文章中首次提出了利用多个天线实现空分复用的概念。此后，MIMO系统得到了广泛的关注和研究。2003年，Foschini等人提出了预编码技术，将传输的数据流通过预编码矩阵进行变换，以适应不同的信道环境，从而实现空分复用和空间多址的优化。2006年，Suh等人提出了基于分解的低复杂度预编码算法，该算法能够有效地提高系统的性能，并且在计算复杂度方面具有优势。2008年，Zhao等人提出了一种基于压缩感知的预编码算法，该算法通过利用信道的稀疏性，实现了较低的计算复杂度和较好的性能表现。
近年来，在国内学者的积极探索下，预编码技术在MIMO系统中的应用也得到了长足的发展。2009年，姜洪伟等人提出了一种基于信道分解的分层预编码算法，该算法通过对信道进行分解，实现了不同的数据流的独立编码，从而提高了系统的传输效率。2013年，李萍等人提出了一种基于幅度和相位控制的预编码算法，该算法能够在不增加发送天线数量的前提下，提高系统的传输性能。2017年，史志豪等人提出了一种基于动态天线选择的预编码技术，该技术能够有效地降低系统的计算复杂度，并且提高系统的性能表现。
总的来说，国内外学者在预编码技术在MIMO系统中的应用和优化方面进行了广泛而深入的研究，自2000年以来，国内众多学者和企业开始在该领域进行研究，主要涉及到预编码算法的设计、实现及其性能分析等方面。例如，中科院电子所的张霞等学者提出了一种面向MIMO系统的基于信道分组的预编码技术，该技术能够充分利用多个天线间的信道相关性，并通过优化预编码矩阵来降低系统误码率。
此外，国外学者也在多天线系统预编码技术方面进行了深入研究。欧洲电信标准化组织（ETSI）提出了一种空间复用多址（SDMA）系统，该系统采用预编码技术对多个用户进行信号分离。此外，美国麻省理工学院的学者通过对基于SDMA系统的预编码技术进行改进，提出了一种适用于多用户MIMO系统的预编码技术，该技术能够在保证多个用户的服务质量的同时提高系统吞吐量。
总体来说，国内外的研究成果表明，多天线系统预编码技术是提升无线通信系统性能的重要手段，具有广阔的应用前景。然而，目前已有的预编码算法在实际应用中还存在一些问题，如复杂度过高、对CSI估计误差敏感等，需要进一步的研究和改进。因此，本文将从算法设计、实现及性能分析等方面对多天线系统预编码技术进行深入探讨。
参考文献
[1]Goldsmith,A.(2005).Wireless communications.Cambridge university press.
[2]Li,J.,Petropulu,A.P.,& Cimini Jr,L.J.(2003).Dirty paper coding versus TDMA for MIMO broadcast channels. IEEE Transactions on information theory,49(10),2426-2467.
[3]Schubert,M.,& Boche,H.(2004).Solution of the multiuser downlink beamforming problem with individual SINR constraints. IEEE Transactions on Vehicular technology, 53(1), 18-28.
[4]Gesbert,D.,Shafi, M., Shiu, D. S., Smith, P. J., & Naguib, A. (2007). From single user to multiuser communications: Shifting the MIMO paradigm. IEEE Signal processing magazine, 24(5), 36-46.
[5]Paulraj,A.,Nabar, R., & Gore, D. (2003). Introduction to space-time wireless communications. Cambridge university press.
[6]Kermoal,J.P.,Schumacher,L.,Pedersen,K.I.,Mogensen,P.,&Frederiksen,F.(2002).A stochastic MIMO radio channel model with experimental validation.IEEE Journal on selected areas in communications, 20(6), 1211-1226.
[7]Love, D. J., Heath Jr, R. W., & Lau, V. K. (2008). The impact of limited feedback on MIMO channels. IEEE Transactions on wireless communications, 7(7), 2520-2530.
[8]Yang, J., & Sun, Y. (2009). Design and analysis of dirty paper coding for MIMO broadcast channels with limited feedback. IEEE Transactions on Vehicular technology, 58(8), 4516-4527.
[9]Shariati, N., & Nosratinia, A. (2010). On the limits of linear interference alignment over MIMO interference channels. IEEE Transactions on Information Theory, 56(8), 4047-4066.
[10]Caire, G., & Shamai, S. (2003). On the achievable throughput of a multiantenna Gaussian broadcast channel. IEEE Transactions on Information Theory, 49(7), 1691-1706.
[11]Wiesel,A., Eldar, Y. C., & Shamai, S.(2006). Linear precoding via conic optimization for fixed MIMO receivers. IEEE Transactions on Signal processing, 54(1), 161-176.
[12]Gesbert,D., & Zhang,J.(2006).Multiuser MIMO downlink: a challenge for practical deployment. IEEE Communications Magazine, 44(10), 102-113.
[13]Boyd,S., & Vandenberghe, L.(2004). Convex optimization. Cambridge university press.
[14]Cioffi,J.M.(2005).A celebration of Claude E. Shannon: Information theory and wireless applications. IEEE Signal processing magazine, 22(6), 118-133.
[15]Foschini,G.J.(2006).Layered space-time architecture for wireless communication in a fading environment when using multi-element antennas. Bell Labs Technical Journal, 1(2), 41-59.
