塑料管材无屑切割机设计开题报告
课题
名称 塑料管材无屑切割机设计
课题来源 社会生产实践 课题类型 工程设计类

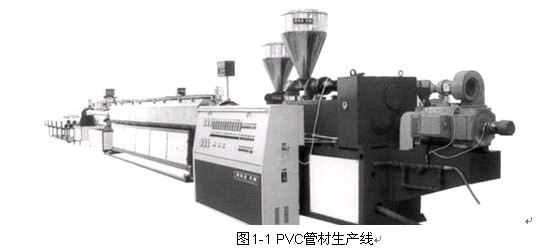

选题的背景及意义 从最初(90 年代初) 的PVC 建筑排水管到稍后发展的发泡PVC 管等,都以不同的角度进入市场,因此也带动了塑料管材切割机的发展。塑料管材切割机的作用主要是将连续挤出成型的塑料管材按照预设长度切割成段,同时根据不同的技术要求,切割成平口或者倒角。
目前塑料管切割机根据加工技术要求和管材规格不同,主要分为往复式和行星式两种结构的切割机。
较早的设计结构缺陷在于进退刀纯依靠接近开关定位,进刀装置的各部件之间均采用硬连接,连接件之间的间隙产生较大的累积误差,进刀量波动大,造成倒角不均匀,由于在管材生产线上切割软管时迫切需要能够保证高效、切口光滑平整、耗能少、无污染的设备。所以需要无屑切割机的出现,以解决切割PP—K、PE、PVC等软管时出现的多屑,低效切口不光滑平整,高耗能等问题。
研究内容拟解决的主要问题
塑料管无屑切割机由动力系统、进刀系统、夹紧系统、刀架系统、控制系统、机架等组成。本机由电机作为驱动,三角带传动,达到环抱切割管子的功能,再由气缸推进,从而达到切割管子的功能。
1.保证对制品的切割不产生切屑,且切下的制品断面平滑。
2.确保切割过程平稳、无噪声
3.保证合适的动力源输出
4.保证气压动力在0.2-0.5MPa之间
5.控制管材的切割范围在φ20-φ75mm之间
研究方法技术路线
文献研究法:搜集、借鉴、整理文献,并通过对文献的研究,初步了解塑料管无屑切割机的构成以及工作原理。
访谈法:通过对工人师傅面对面地交谈,了解塑料管材切削所遇到的各种问题。确定无屑切割机设计中要解决的主要问题。
观察法:通过参观车间,近距离了解塑料管材的切割方法以及熟悉普通切削机的构造等。
温习以前学习过的机械设计,CAD等业课本的知识,提高自我综合运用能力,是能否独立设计成功的保证。此外我将经常去询问我的导师以获求他的帮助,并对我设计过程中的不足提出批评指正。及时的与其他相关课题的同学一起研究,借鉴一些有益的设计方法和建议。此外,重要的是了解设计的基本要求,查阅相关资料,并做好整理,以便需要时查阅。
研究的总体安排和进度计划 1周:布置毕业设计题目,进行毕业设计实习。
2周:进行毕业设计实习。
3周:收集相关资料。完成开题报告。
4周:初步构设并确定设计方案。
5周:计算确定各零件基本尺寸
6-7周: 完成装配图草图的绘制
8-9周:绘制总装配图
10-11周:绘制零件图
12-13周:编写设计说明书。
14周:翻译英文资料。
主要参考
文献
[1]冯辛安.机械制造装备设计.北京: 北京机械工业出版社 2002.1
[2]王先逵.现代制造技术手册.国防工业出版社 2001.1
[3]朱龙根.简明机械设计零件手册.北京: 机械工业出版社 2000.9
[4]徐僖.蔡燎原.现代塑料加工应用〔J〕,1992,4(6):1
[5]许镇宇.机械零件.北京:人民教育出版社,2006
[6]成大仙.机械设计手册. 化学工业出版社, 2010
[7]Pruitt L.and Ranganathan R.Mater.Sci.Eng.〔J〕,C 1995,C3(2):91
