等离子切割机产品设计
等离子切割机产品设计
摘要：随着工业自动化发展水平的不断提高，切割机在工业生产中的地位显得越来越重要，在工业领域方面的应用日益广泛。而现代机械加工业的迅速发展，对切割的质量、精度要求也在不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在逐步提升。数控切割机的发展必须要适应现代机械加工业发展的要求，才能创造更大的效益。切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。激光切割机的效率最快，切割精度最高，切割厚度一般较小。等离子切割机切割速度也很快，但切割面有一定的斜度。火焰切割机通常针对于厚度较大的碳钢材质。在应用范围方面，切割机应用领域有非金属和金属行业,一般来说,在非金属行业领域方面分的比较细致,比如切割石材的石材切割机,水切割机,锯齿切割机,化纤制品用的激光切割机,切割金属材料的通常有火焰切割机,等离子切割机,火焰切割机里面又可以分成数控切割机,和手动的两个大类。
等离子切割机的优点在于等离子弧能量更集中、温度更高、切割速度较快、变形小，还可切割不锈钢、铝等。等离子切割的不足之处在于弧光强、噪音大、对环境有一定的污染，另外，切割厚度也有一定的限制。
关键词：等离子切割机；精度；智能化；优点
Plasma cutting machine product design
Abstract：With the rapid development of industrial automation level unceasing enhancement, the cutting machine in the industrial production is becoming more and more important in industrial application has been more and more widely. The rapid development of modern mechanical industry, the requirements of quality, precision cutting has been improved, to improve production efficiency and reduce production cost, high intelligent automatic cutting function requirements are also gradually improve. The development of CNC cutting machine must adapt to the requirements of the development of modern mechanical industry, to create greater efficiency. The cutting machine can be divided into the flame cutting machine, plasma cutting machine, laser cutting machine, cutting water. The efficiency of laser cutting machine is the fastest, highest precision cutting, the cutting thickness is generally small. Plasma cutting machine cutting speed is fast, but the cutting surface has a certain inclination. Flame cutting machine for the steel material is usually larger thickness. In the scope of application, the application field of cutting machine for metal and nonmetal industries, generally speaking, in the aspect of non metal industries is divided more detailed, such as cutting stone, stone cutting machine, water jet cutting machine, saw tooth cutting machine, laser cutting machine of chemical fiber products, cutting metal materials usually have the flame cutting machine, plasma cutting machine, cutting machine and cutting machine which can divided into two categories, and manual.
Advantage of plasma cutting machine, plasma arc energy is more focused, more high temperature, cutting speed, small deformation, but also can cut stainless steel, aluminum etc.. Deficiency of plasma cutting arc is strong, big noise and pollution to the environment must have, in addition, there are some limits to the cutting thickness.
Keywords: Plasma cutting machine; precision; intelligent; advantages
目录
一、引言 1
1.1课题来源及研究意义 1
1.2国内外切割机技术发展与研究概况 1
（一） 国外切割机技术发展与现状 2
（二） 国内切割机技术发展与现状 2
（三）发展等离子切割机技术的意义 3
1.3本课题的主要研究内容 3
1.4 等离子切割机的主要技术参数 4
二、等离子切割机总体方案设计 4
2.1 等离子切割机技术概述 4
2.2 等离子切割机总体方案（包括机械结构与控制系统） 5
（一）机械结构设计 5
（二） 控制系统设计 5
三、等离子切割机机械结构设计 5

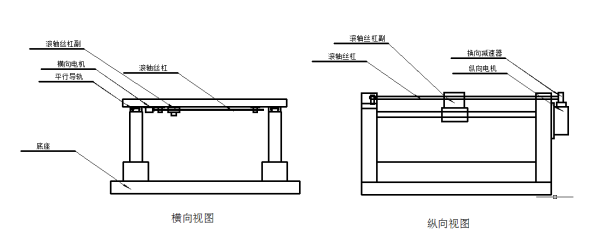

3.1等离子切割机整体结构设计 5
3.2等离子切割机零件设计 6
（一）电机的选择 6
（二） 键的选择 7
（三） 轴承的选择 8
（四）弹簧的选择 14
（五） 导轨的选择 15
四、等离子切割机控制系统设计与运行分析 16
4.1控制系统硬件设计 16
（一）人机交互模块设计 16
（二）检测模块设计 20
（三）伺服驱动模块设计 21
4.2控制系统软件设计与分析 21
4.3 整机分析 27
五、结论 28
致谢 29
参考文献 30
毕业设计附录目录 31
参考文献
[1]机械技术基础／倪森寿主编-北京：人民邮电出版社，2009，4
[2]PLC控制技术与应用／向晓汉主编-北京：清华大学出版社，2010，12
[3]机械制造工艺与装备/倪森寿主编／北京：化学工业出版社，2009，1
[4]西门子公司.S7-200系统手册.2008
[5]激光切割技术／叶建斌，戴春祥编著/上海：上海科学技术出版社，2012，7
[6]梁桂芳.切割技术手册.／北京：机械工业出版社，1997
[7] 机械设计基础与实践／吴明清，王真主编-北京：北京大学出版社，2010，9
