360万吨级原油输送管道设计与仿真
摘要
该管线工程全长865km，年设计最大输量为360万吨，最小输量为303.6万吨，生产期14年。
管线沿程地形较为起伏，最大高差为346.8m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。
输油管采用沥青加强级外保护的防腐措施。全线共设热泵站12座，管线埋地铺设。管材采用406.4×8.0，X65的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。加热炉采用直接加热的方法。管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。
首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。采用SCADA检测系统，集中检测、管理，提高操作的安全性和效率。
由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。
关键词: 管型；输量；热泵站；工艺流程
ABSTRACT
The design of ** pipeline engineering for oil transportation is complete on June 2006.The whole length of the pipeline is 865 kilometer and the terrain is plan.
The maximum of transport capacity is 360 million ton per year and minimum of throughout is 303.6 million ton per year.
The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called X65 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 8.0 millimeter. The maximum pressure of operating for design is 450MP.
In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion.
The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station.
Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.
Through the benefit analysis and feasibility study of operation, the project has a good economic benefit and the design is feasible.
Keywords ：pipeline corrosion ；pump-to-pump station ；analysis
目录
前言 1
第一章 工艺计算说明书 1
1.1 设计原始数据 1
1.2 基础计算及经济管径的选取 3
1.3 热力计算 5
1.4 水力计算 8
1.5 反输计算 11
1.6 输油工艺及主要设备选型 12
第二章 工艺设计计算书 16
2.1 基础计算 16
2.2 工况计算 19
2.3 设备选型 26
2.4 开泵方案 30
2.5 反输计算 37
第三章 原油输送管道仿真................................................................................38
结论 41
致谢 42
参考文献 43
前言
“输油管道初步设计”是石油储运专业毕业设计内容之一。
本设计是根据设计任务书，依据国家颁发的长输管道设计有关规定进行的，整个设计有利于巩固和丰富专业知识,更能提高认识能力，是走上工作岗位的一个重要环节。

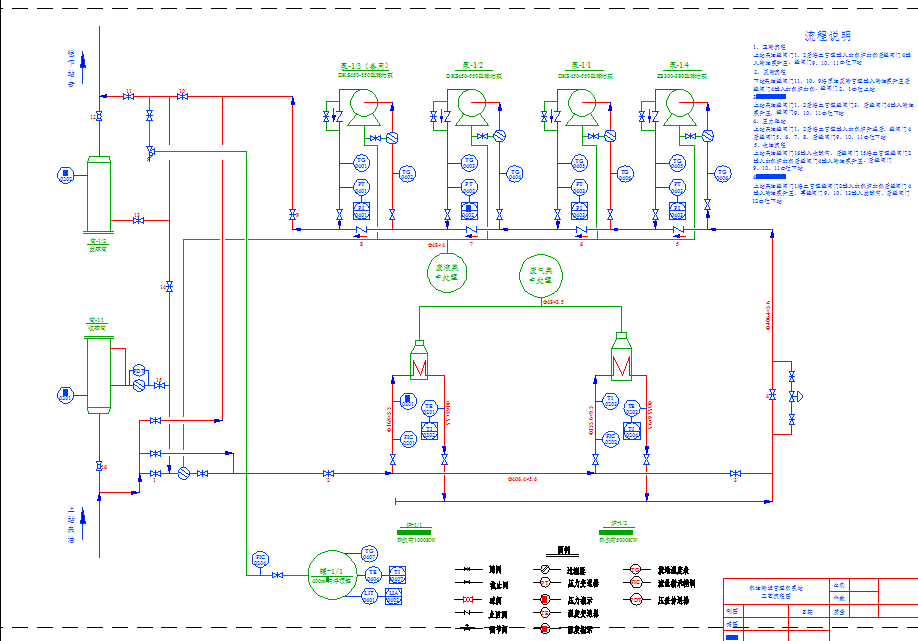

此设计管材采用406.4×8.0，X65的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式，加热炉采用直接加热的方法。设计主要内容包括：确定经济管径、站址确定、调整及工况校核、设备选型、反输计算、站内工艺流程设计和冬、夏两季正输的开炉开泵方案；绘制首站及中间热泵站的工艺流程图、首站的平面布置图、泵房安装图、管道的纵断面图。此外还进行了一定量的外文翻译。
参考文献
[1] GB/T 500074-2002.石油库设计规范．
[2]潘家华．油气储运工程论文集．北京：石油工业出版社．1993
[3]GB/T 50253-2003,输油管道工程设计规范.
[4]张国忠.长输管道设计中的壁厚选择．油气储运．1993:12.
[5] B.M.阿卡帕金等．罗塘湖译．原油和油品管道的热力与水力计算．北京：石油工业出版社，1986
[6] 潘家华．全面发展我国的管道工业．油气储运．1994：13
[7] 罗塘湖．管道输油工艺研究．油气储运．1993：12
[8] 曲慎扬等．原油管道工程．北京石油大学出版社．1991
[9] J.Paul Tulis Hydraulics of Pipelines, John Wiley & Sons, Inc.1989
[10] V.N.Gopal, “Optimizing Pipeline Operations”,J.P.T.1980
