便携式口气检测计的设计（360毕业设计网独家原创）
摘要：本文研究设计了一种用于公共场所具有检测及超限报警功能的口气浓度智能测试仪。其设计方案基于89C51单片机，MQ3口气浓度传感器。系统将传感器输出的4~20mA的标准信号通过以AD0832为核心的A/D转换电路调理后，经由单片机进行数据处理，最后由LCD显示口气浓度值。文中详细介绍了数据采集子系统、数据处理过程以及数据显示子系统和报警电路的设计方法和过程。系统对于采样地点超出规定的口气浓度时二极管报警电路提醒监测人员。同时，操作人员对于具体报警点的上限值可以通过单片机编程进行设置。
关键词：口气浓度传感器（MQ3）；MCU；A/D转换器
1 引言
随着人们生活水平的提高，渐渐的引发起口气等问题，人们也越来越注意在别人面前的形象，所以想要随时随地知道自己口气的情况。
本文研究设计了一种用于公共场所具有检测及超限报警功能的口气浓度智能测试仪。其设计方案基于89C52单片机，MQ3口气浓度传感器。系统将传感器输出信号通过A/D转换电路调理后，经由单片机进行数据处理，最后由LCD显示口气浓度值。
2 方案论证

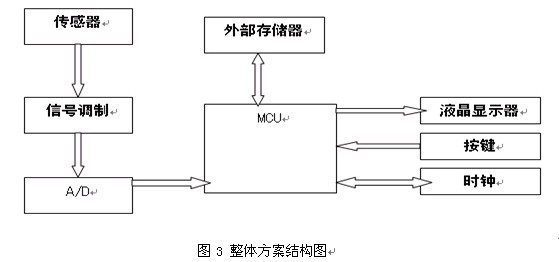

在本次设计中我们采用STC89C51来实现一个单片机系统能运行起来的需求最小的系统。软件编写的主体思路是将系统按功能模块化划分，然后根据模块要实现的功能写各个子程序。整个软件程序的编写采用查询式方式编写的。硬件主要由 MCU、A/D、时钟芯片、LCD、外围扩展数据RAM等芯片来设计完成。
3 方案器件简介
3.1MCU选择的简介
本系统采用单片机为控制核心。单片机/MCU主要有51基本型和52增强型，而相比之下52型比51型功能更为强大，ROM和RAM存储空间更大，52还兼容51指令系统。基于本系统设计内容的需要，综合考虑后，我们选择单片机STC89C52为控制核心；主要基于考虑STC89C52是无法解密低功耗,超低价高速，高可靠强抗静电，强抗干扰,功能强大的单片机。
STC89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，片内振荡器及时钟电路， 89C5X可以按照常规方法进行编程，也可以在线编程。同时STC89C52可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其他所有部件工作直到下一个硬件复位。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发本。STC单片机有PDIP、PQFP/TQFP及PLCC等三种封装形式，以适应不同产品的需求。
STC89C52单片机单片机引脚功能（如图1）：
•Vcc：电源电压
•GND：地
毕业设计说明书目录
1 引言……………………………………………………………………………………3
2 方案论证………………………………………………………………………………3
3 方案器件简介…………………………………………………………………………3
3.1MCU选择的简介…………………………………………………………………3
3.2数模转换器的简介……………………………………………………………5
3.3 时钟芯片的简介………………………………………………………………7
3.4 液晶显示器的简介……………………………………………………………8
4 总体方案设计…………………………………………………………………………8
4.1 STC89C52单片机………………………………………………………………9
4.2 ADC0832数模转………………………………………………………………9
4.3 AT24C02存储器………………………………………………………………9
4.4 LCD1602液晶显示……………………………………………………………10
5 硬件设计………………………………………………………………………………11
5.1 最小系统的实现………………………………………………………………11
5.2 数据采集设计…………………………………………………………………13
5.3 A/D转换设计…………………………………………………………………14
5.4 按键设计………………………………………………………………………14
5.5 外围扩充存储器电路…………………………………………………………15
5.6 时钟芯片电路…………………………………………………………………15
5.7 LCD1602液晶显示设计………………………………………………………16
5.8 报警设计………………………………………………………………………18
5.9 电源电路设计…………………………………………………………………18
6 软件设计………………………………………………………………………………19
6.1 编译语言的选择………………………………………………………………19
6.2 主程序模块……………………………………………………………………19
6.3 A/D转换模块…………………………………………………………………20
6.4 按键输入模块…………………………………………………………………21
6.5 时钟模块………………………………………………………………………21
6.6 液晶显示输出模块……………………………………………………………22
6.7 外围存储模块…………………………………………………………………24
7 系统调试………………………………………………………………………………25
7.1 系统硬件调试…………………………………………………………………25
7.2 系统软件调试…………………………………………………………………26
7.3 系统整体调试…………………………………………………………………26
8 附录……………………………………………………………………………………27
8.1 电路原理图……………………………………………………………………27
8.2 程序清单………………………………………………………………………28
9 参考文献……………………………………………………………………………42
课题需要完成的任务：
选择合适的传感器电路，设计并制作一种便携式口气检测器，能够快速检测口气中硫化物的含量，要求带具有液晶显示。
1. 课题应用及市场调研分析
2. 可执行方案分析及方案论述
3. 各主要器件及单元电路的选用方案、性能分析及功能介绍
4. 系统框图及电路设计
5. 系统电路图及印制板图
6. 系统总装总调
7. 毕业设计总结
参考文献
[1] 黎小桃, 刘祖明, 周福明．Protel 99 SE入门与提高[M] ．北京：电子工业出版社，2009.
[2] 王东锋，王会良，董冠强．单片机C语言应用100例[M] ．北京：电子工业出版社，2009.
[3] 兰吉昌,单片机C51完全学习手册[M]．北京：化学工业出版社，2009.
[4] 吕俊芳, 钱政, 袁梅．传感器接口与检测仪器电路[M] ．北京：国防工业出版社，2009.
[5] 赵阳,电磁兼容工程入门教程[M],北京：机械工业出版社，2009.
[6] Italian Conference on Sensors and Microsystems Di Natale, C. Proceedings of the 7th Italian Conference :sensors and microsystems : Bologna, Italy, 4-6 February 2002 [M]. Singapore ;River Edge, N.J. :World Scientific,c2002.
[7] 李维提，郭强,液晶显示应用技术. 北京：电子工业出版社，2000．
[8] 北京精电蓬远显示技术有限公司,内藏KS0108B/HD61202控制器图形液晶显示模块使用手册．
[9] 徐爱钧，彭爱华,单片机高级语言C51应用程序设计〔M〕.北京工业出版社，1999.
[10] 马忠梅等，单片机的C语言应用程序设计 .北京:北京航空航天大学出版社，1997.
[11] 华成英，童诗白, 模拟电子技术基础第三版. 北京: 高等教育出版社, 2004.
