基于51单片机改进型空气加湿器的设计
摘要:加湿器是一种可以增加房间湿度的家用电器，加湿器可以给指定房间加湿，也可以与锅炉或中央空调系统相连给整栋建筑加湿。随着社会经济的快速发展和人民生活水平的日益提高，人们的健康问题也越来越被重视起来，人们越来越重视工作环境质量和生活的质量，空气的干燥不仅会影响人的健康和舒适度，而且还会影响人的心情，易造成焦炉不安或者上火等问题，从而影响到我们工作中的生产效率和质量，造成各种各样的不良影响，所以，加湿器的作用正在被人们逐渐的重视起来，因此加湿器在未来将会有非常广阔的市场和较高的开发价值。
本系统主要能够完成以下功能：采集空气中的湿度状态，并送入主控模块，主控模块根据现有的湿度判断是保持原来状态还是进行加湿以及加湿量的大小等；能够通过水位传感器测试水位，从而通过主控模块控制进水，排水，具有一定的良好的可操作性，比较方便地进行湿度设定，加湿量的设定，进水阀的控制，导风的控制等，从而方便有效的控制。
本系统用单片机控制技术对加湿器功能进行提升改进，从而使得加湿器既可以自行控制。又能够根据用户的需求进行自动调节。通过本次课题的研究，使目前加湿器的智能控制程度都得到增强，而且该研究还直接针对家庭温湿度控制，具有非常重要的实际意义和应用价值。
关键词:加湿器；控制系统；单片机；温度检测；湿度检测。
51 MCU based on improved air humidifier
Abstract: The humidifier is a kind of household appliances that can increase room humidity, humidifier can be designated for humidification, and can also be connected with the boiler or the central air conditioning system to humidify the whole building. With the rapid development of social economy and improvement of people's living standards, People's health problem has been paid more and more attention , more and more people pay attention to the quality of work and life quality of the environment, air drying will not only affect people's health and comfort, but also affect people's mood, easy to cause discomfort or on the problem of coke oven, which affects the production efficiency and the quality of our work, adverse effects, causing all sorts of so, the role of humidifier are being gradually pay attention to it, so the humidifier has a very broad market and the development of higher value in the future.
This system is mainly complete the following functions: collecting the humidity in the air, and sent to the main control module, main control module according to the existing humidity judgment is to maintain the original state or humidification and humidification quantity; through the water level sensor to test water level, water, the main control module to control the drainage, maneuverability good some, more convenient to set humidity, humidifying capacity setting, control water valve, air control, control so as to facilitate the effective.
The system using microcomputer control technology for humidifier function were improved, which can automatically control the humidifier. And can be adjusted automatically according to the needs of users. Through the research, the humidifier intelligent control level have been enhanced, but the study also directly to the temperature and humidity control families, and has very important practical significance and application value.
keyword:Humidifier; control system; single chip microcomputer; temperature detection; humidity detection.
目录
第一章引言 1
1.1系统研究背景 1
1.2本课题研究的主要内容 5
1.3系统的总体设计应用前景 5
第二章 温湿度的检测控制 7
2.1温湿度检测 7
2.2系统的功能控制 8
2.2.1加湿装置原理 9
第三章 温湿度控制系统的硬件 12
3.1系统的组成及工作原理 12
3.2温湿度传感器的选择 12
3.2.1温湿度传感器SHT11 12
3.2.2温湿度测量电路设计 15
3.3单片机的选择 17
3.3.1 AT89C51 17
3.3.2引脚功能说明 18
3.4执行机构接口电路 19
3.5红外遥控系统 20
3.5.1遥控发射器及其编码 21
3.5.2接收器及其解码 21
3.6单片机最小控制系统 23
3.6.1时钟振荡电路 23
3.6.2复位电路设计 23
3.7数字电路设计的抗干扰 24
3.8液晶显示器模块 25
第四章 软件结构与程序框图 27
4.1系统程序模块 27
4.1.1数据采集子程序模块 27
4.1.2 显示子程序模块 30
4.1.3 红外遥控加湿加热模块 36

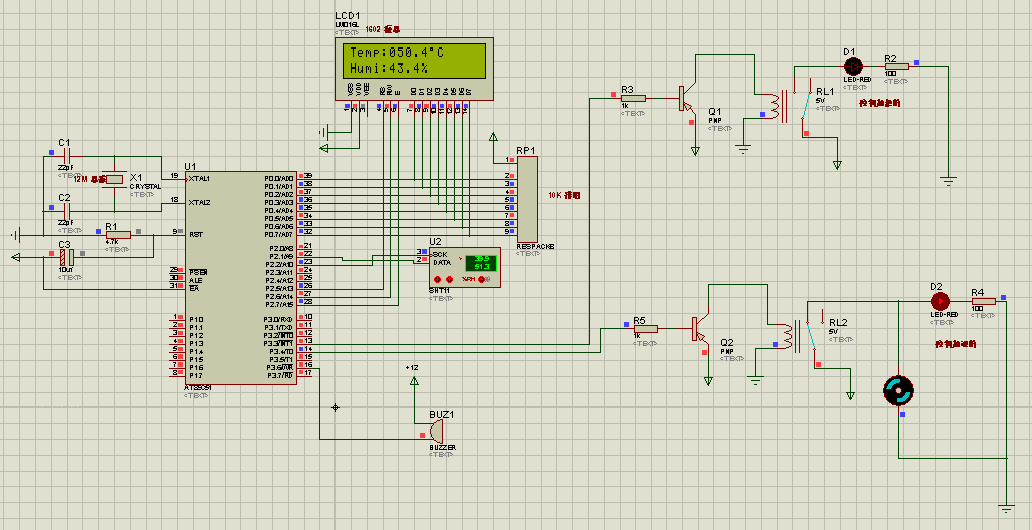

4.2系统仿真 39
小结与致谢 40
参考文献 41
附录 42
参考文献
【1】李艳红.《传感器原理及其应用》.北京理工大学出版社.2010
【2】孙余凯.《传感器应用电路300例》.电子工业出版社.2008
【3】王成.《洁净与空调技术》.电子工业出版社.2000
【4】何一鸣.《传感器原理与应用》.东南大学出版社.2012
【5】王静霞.《单片机应用技术》.电子工业出版社.2013
【6】常慧玲.《传感器与自动检测》.电子工业出版社.2012
【7】蒋全胜.《传感器与检测技术》.中国科学技术大学出版社.2013
【8】何一鸣.《传感器原理与应用》.东南大学出版社.2012
【9】杜琳瑛.《湿度环境的重要性及其实施方法.暖通空调》.1990.
【10】王成.《谈加湿技术的发展和应用.洁净与空调》.1991.
【10】刘小文.黄翔.吴志湘.《直接蒸发冷却器填料性能的研究.流体机械》.2010年04期
【12】梁锡沛.《我国湿度检测技术的发展现状与前景.暖通空调》.1995.
【13】沈济华.郭皓.《新型加湿器的研制.暖通空调》.1989.
【14】王怡,刘加平;《空调房间冬季室内致适参数的分析与研究.暖通空调》.2000年03期
【15】赵平歌.《冬季房间热舒适及加湿问题探讨.科技创新导报》.2007年34期
