基于Aspen Plus二甲醚甲醇水 混合体系侧线精馏塔的设计与控制
摘 要
二甲醚和甲醇作为过程工业中的基本的有机化工原料，同时也是重要的有机溶剂。甲醇可广泛应用于农药、医药、塑料以及合成纤维行业，也是合成甲醛、乙酸、环氧丙烷以及丙二醇甲醚等多种化工产品的单体；二甲醚在制药、农药、喷雾剂、制冷剂等方面均有广泛的应用，由于其优良特性也可作为替代燃料，本设计将其进行有效分离。

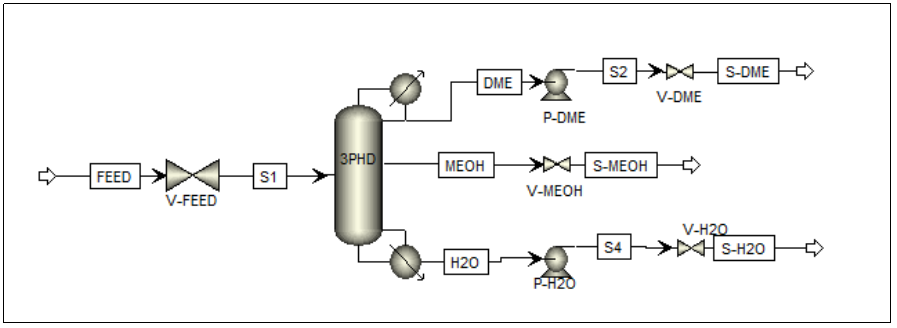

本设计采用甲醇法生产二甲醚，以侧线精馏代替传统的双塔精馏对甲醇、二甲醚和水进行分离。工艺系统确定进料流率为100kmol/h，待分离体系的组成为二甲醚0.05（摩尔分数，下同）、甲醇0.50、水0.45，采用Aspen Plus软件中RadFrac严格精馏模块，选用NRTL的物性方法对二甲醚/甲醇/水侧线精馏过程进行设计、模拟及优化。最终确定侧线精馏塔的设计方案为：理论板总数为52块，进料位置为第32块塔板，侧线出料位置为第12块塔板，回流比为41，操作压力为11atm。侧线精馏塔塔顶二甲醚产品的纯度为98%，侧线出口处甲醇的纯度为97.8%，塔底水的纯度为98%，设计完全满足工业分离要求。
在稳态模拟的基础上，采用Aspen Dynamics软件对精馏过程进行动态控制分析。结果表明：在进料流量扰动（±5%）和进料组成扰动（±5mol%）的工况下，再沸器热负荷、产品纯度、塔板温度和采出物流量等参量均可达到平衡，恢复至设定值，结果说明本设计建立的工艺系统在不同的扰动下均能稳定的运行。
关键字：侧线精馏；Aspen Plus；动态控制；Aspen Dynamics
Abstract
Dimethyl ether and methanol as the basic organic chemical raw materials, in process industry is also an important organic solvent. Methanol can be widely used in pesticide, medicine, plastics and synthetic fiber industry, is also a synthesis of formaldehyde, and epoxy propane and propylene glycol methyl ether acetate monomer and other chemical products; Dimethyl ether have wide application in the pharmaceutical, pesticide, aerosol, refrigerant, etc. also can be used as alternative fuel because of its excellent properties, this design to separate them effectively.
This design adopts methanol method to produce dimethyl ether, which replaces the traditional twin column fractionation of methanol, dimethyl ether and water. Process system determine the feed flow rate of 100 kmol/h, for separation system for dimethyl ether of 0.05 (mole fraction, hereinafter the same), 0.5methanol, 0.45 water, with Aspen Plus software in RadFrac rectification module, strict selection of NRTL property method of dimethyl ether-methanol-water side distillation process design, simulation and optimization. Final line of the rectifying column design scheme is: the total number of theoretical plates for 52 blocks, feeding position for 32 pieces of plate, the side discharge location for 12 pieces of plate, reflux ratio for 41, operating pressure for 11 atm. Lateral lines distillation tower product was 98%, the purity of dimethyl ether side the exit of methanol was 97.8%, the purity of bottom water was 98%, the purity of design completely meet the requirements of industrial separation.
On the basis of steady state simulation using Aspen Dynamics software to analyze the distillation process dynamically. Results show that the feed flow disturbance (±5%) and feed composition disturbances (±5mol %), under the condition of reboiler heat load, the product purity and produced through put of plate temperature and parameters are in balance, restore to the set value, the result explains the design process system established under different disturbance can stable operation.
Key words: lateral line distillation; aspen plus; dynamic control; aspen dynamics
目 录
摘 要 I
Abstract II
目 录 III
第1章 绪论 1
1.1 二甲醚、甲醇的理化性质及用途 1
1.2 国内外二甲醚的发展状况 2
1.3 侧线精馏法 4
1.4 Aspen Plus流程模拟软件简介 5
1.5 选题的目的及意义 6
第2章 设计规定 9
第3章 稳态模拟与分析 11
3.1 稳态模拟过程 11
3.2 工艺参数优化与分析 12
3.2.1 添加设计规定 12
3.2.2 进料位置优化 14
3.2.3 回流比优化 14
3.2.4 侧线采出位置优化 15
3.2.5 优化结果分析 16
第4章 动态模拟与分析 21
4.1 塔的动态导入所需参数设置 21
4.1.1 塔径 21
4.1.2 回流罐尺寸 22
4.2 动态导入 23
4.3 安装各控制器 23
4.4 控制结果分析 25
4.4.1 继电-反馈测试 25
4.4.2 进料流量扰动 27
4.4.3 进料组成扰动 29
第5章 总结与展望 33
致谢 35
参考文献 37
附 录 39
参考文献
[1]王明. 甲醇双效精馏控制结构的设计与模拟[D]. 成都: 西南石油大学, 2014: 48-51.
[2]毛兰慧. 气相甲醇脱水制二甲醚工艺模拟与优化[D]. 郑州: 郑州大学, 2013: 1-10.
[3]郑欢欢. 合成气一步法制备二甲醚的分离工艺流程模拟与优化[D]. 青岛: 中国海洋大学, 2013: 1-12.
[4]谢克昌, 房鼎业. 甲醇工艺学[M]. 北京: 化学工业出版社, 2010: 577-590.
[5]张正军, 尚乃明. 二甲醚产业发展前景探讨与展望[J]. 中氮肥, 2011(06): 1-4.
[6]杨玉旺, 戴清, 刘敬利. 甲醇气相脱水制二甲醚的催化剂[J]. 化工进展, 2013, 32(4): 816-819.
[7]唐红青. 甲醇脱水制二甲醚工艺研究[J]. 中氮肥, 2003(4): 11-14.
[8]杨学萍, 刘殿华, 杨为民. 甲醇气相脱水制二甲醚过程热力学分析[J]. 化学反应工程与工艺, 2008, 24(6): 535-540.
[9]姜涛. 气相甲醇法年产一万吨二甲醚流程模拟及优化[D]. 天津: 河北工业大学, 2006: 2-10.
[10]王国胜, 赵丹. 甲醇气相脱水法制二甲醚产物分离的研究[J]. 当代化工, 2007, 36(3).
[11]张志山, 刘美苓等. 二甲醚/甲醇/水液相侧线精馏塔的模拟与控制[J]. 山东科技大学学报, 2017, 36(1).
[12]孙兰义. 化工流程模拟实训[M]. 北京: 化学工业出版社, 2014: 2-3, 150, 232.
[13]Luyben W. L. Aspen模拟软件在精馏设计和控制中的应用[M]. 上海: 华东理工大学出版社, 2015: 112-138, 212-213.
[14]Luyben W. L. Distillation design and control using AspenTM simulation[M]. 2nd ed. New Jersey: John Wiley & Sons Inc, 2013: 274-277.
[15]陈敏恒, 丛德滋等. 化工原理(下册)[M]. 北京: 化学工业出版社, 2009:82.
[16]Hori E. S, Skogestad S. Selection of control structure and temperature location for two-product distillation columns[J]. Chemical Engineering Research and Design, 2007, 85(3): 293-306.
[17]栾国颜, 高维平等. 稳态模拟法求取精馏塔灵敏板的途径[J]. 化工设计, 2012, 12(2).
