基于单片机AT89C51的指纹识别智能防盗体系系统设计
摘要：本文就是设计了基于单片机AT89C51的指纹识别智能防盗体系系统。利用这个系统就可以实现利用指纹开启门锁。在使用过程中，当指纹传感器收集到的指纹讯息和系统中已经保存的指纹相匹配，单片机就会驱动继电器，开启电磁锁。当错误次数过多就会触发保护系统。
关键词：指纹传感器；单片机；液晶显示；门锁。
Intelligent anti-theft system
Abstract: This paper designs a fingerprint identification intelligent anti-theft system based on MCU AT89C51. With this system, fingerprint lock can be opened. In the process of use, when the fingerprint sensor collected by the fingerprint sensor matches the fingerprint that has been saved in the system, the microcontroller will drive the relay and open the electromagnetic lock. When the number of errors is too much, the protection system will be triggered.
Key words:Fingerpront sensor; single chip microcomputer; liquid crystal display; door lock.
目 录
第一章 绪 论
1.1系统的研究背景和意义 4
1.2 指纹识别研究状况 4
第二章 系统总体设计 5
2.1 系统总体方案的设计原理 5
2.2 系统处理器芯片选择 8
2.3 液晶显示的选择 8
第三章 硬件电路设计 9
3.1单片机的概述 9
3.2指纹识别设计 11
3.3时钟电路设计 12
3.4驱动电路设计 12
3.5 显示电路的设计 13
3.5.1 FYD12864工作流程 13
3.5.2 FYD12864指令说明 14
3.6 复位电路设计 17
3.7 电源电路设计 18
3.8 按键电路设计 19
第四章 软件设计 20
4.1 系统软件语言 20
4.2系统工作过程 21
4.3主程序流程图 21
4.4键盘程序流程设计 22
4.5 LCD显示模块程序流程设计 22
4.6 指纹模版的采集存储 23
4.7 指纹比对程序设计 23
第五章 系统调试 24
5.1 调试工具介绍 24
5.2液晶的调试 24
5.3 整机的调试 25
第六章 总结与展望 25
附录1 系统主要核心代码 27

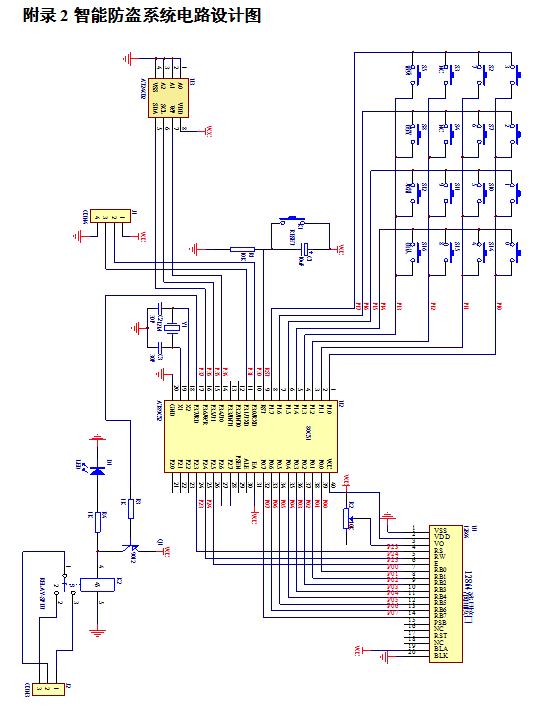

附录2智能防盗系统电路设计图 37
第一章 绪论
1.1系统的研究背景和意义
人手上的指纹就是指手上表皮上凸起的纹路。人手上的指纹，是根据遗传基因导致的。但是由于遗传基因的复杂程度和遗传基因的无穷数量，这就导致了指纹纹路不一样的原因。并且由于如此的原因，是以指纹的重复率非常的小，这个几率大约仅有150亿分之一，所以这就使指纹成为人类举世无双的身份证。它足够复杂，复杂到基本不可能伪装，这样指纹就能够做到足够的安全性，因此指纹技术被广泛应用。我们所使用的锁，无论十字锁，防盗锁都有他的自身缺陷，如钥匙不好放、容易丢失等等问题。而以指纹识别技巧为主旨的指纹密码锁就能圆满的处理这些问题。
在数字化信息时代，每个人无论怎么样或多或少都会有一些密码。而且对于这些个复杂化的密码就会非常的容易被泄露与遗忘。我们需要一个能够直接识别并且独一无二的密码来去识别身份获取信息。而且在这种信息化爆炸的时代，信息越来越容易被泄露一旦被不法分子泄露就会造成重大损失。所以为了很好的去解决这些问题，我们就希望会有那些智能的便于携带的、独一无二的、不易丢失或遗忘的。这样的话就可以不用携带非常多的钥匙，也不怕忘记那些各种各样的密码。
于是，指纹识别技术因运而生，因为指纹重复的可能性极其低。微乎其微，基本上不可能重复。所以这就完全符合了密码要独一无二的定义。并且可以非常方便的随身携带，不会丢来丢去。当今社会,跟着电子商务、电子银行等的振起，人们对于更安全、更简易的隐秘机制、身份认证和会见限制的需要変得愈来愈急切。而资料上显示，人的指纹具备惟一性、一生稳定以及与主体永不分离的特征,令人们准备入手并加大力度研究其识別技能,去作为身份特质。
1.2 指纹识别研究状况
指纹识别系统的主要的技术内部就是包含指纹图象收集的技能、指纹图象加强的技能、提出特质讯息的技能、指纹的分类技能的和比对技术这样的几个的关卡。当前的现存的一些的指纹的识别系统，他就是在那些细节上去判断的。就是收集人手上的指纹，然后保存为原始的图片。再后来就是对那些照片去进行一些简单的预处理。并且让他们更加清晰。然后会提取照片里的指纹的一些特征，然后把这些特征转换成数字文件。然后通过一些算法。把录入的指纹和人放在指纹识别模块上的指纹进行特征的对比，估算两个指纹的特点类似程度，最后得出两个的指纹是不是一样的效果。
1.3 本系统的主要功能
我们的这个系统是一个基于AT89C51单片机的指纹识别体系系统，它可以随时随地的录入、删去指纹，随时随地的刷新指纹库。想怎么做就怎么做。在指纹识别的时候，指纹传感器把指纹传输到系统中，然后系统会把指纹和指纹库里的指纹相比较。匹配成功才能开锁。当你的手指放在系统上的时候，他会自动的扫描并且识别，在进行比对。最后判断是否符合开门的条件。
第二章 系统总体设计
2.1 系统总体的设计原理的方案
具有指纹识别功能的电子锁，就是在指纹特征的图像采集和图像识别这两个小小的结构上，研发出来的一种系统。系统会掌管指纹模块检索是不是有手指放上,只要感受到有手指,就会立刻收集指纹图象,而后会把采集到的图像变动为特质文献，然后保存下来。然后系统会自动比较录入这些特征和模版的一些特征来判断到底要不要开锁。该系体制主要的就是利用人体的指纹全部都不一样的性质和一辈子根本不可能转变的性质,为用户来提供加密措施,使用的时候就仅仅需要用户把自己的手指放在我们系统的指纹传感器的收集窗口上,就可以完成采集的任务,操作超级简单。其原理就是指纹正确的话，锁就自动打开。而这个系统可以存储很多指纹，并能动态增加指纹数据库的删除，实时记录开锁时间，方便查询，液晶显示屏可以显示时间，按钮可以及时调整。在使用过程中，当通过指纹传感器采集指纹信息匹配的指纹已经被存储在系统中，单片机将驱动继电器并打开电磁锁。如果不匹配，液晶显示器会提示错误。
