B747飞机维修中主起落架装配方法研究
本设计为B747主起落架的收放ANSYS有元分析设计，在毕业设计的准备、制作和完成过程中遇到了许多的困难和问题，但在自身努力和老师帮助下，都一一解决，完成了毕业设计。
前期，在毕业设计准备阶段，主要是资料收集工作，特别是B747起落架数据的准备。通过在图书馆资料室和电子阅览室中的搜索，找到很多关于起落架的资料文献，在机型查室找到B747手册等文献。通过网络和老师的帮助，搜集到B747的多种维修手册，如，飞机维修手册（AMM）、图解零件手册（IPC）等等，并在手册中找到起落架结构图、起落架零件图等。在图书馆电子阅览室，搜索到南京大学航空航天大学、西北工业大学等大学的学生关于起落架仿真的论文[16]以及很多的期刊杂志等，为论文的撰稿、设计的制造打下坚实的理论基础。
软件方面，在去年制作课程设计中学会CATIA基本操作的基础之上，通过借阅图书馆中CATIA建模和仿真累的书籍，如：林清安的CATI野火3.0中文版动态机构设计与仿真，CATI Wildfire 4.0建模基础与实例等，来学习如何使用CATIA制作三维模型并进行组装和ANSYS有元分析。掌握了CATIA软件的使用方法和使用技巧，为毕业设计的制造打下了技术基础。
中期，为起落架建模和仿真阶段。此阶段也是整个设计的最难阶段。首先，由于无法找到B747起落架各个部件的确切尺寸参数，只能根据手册中的图册来自行测量各个部件的尺寸，采用相对尺寸来建造部件模型。现实中的起落架是非常复杂、尺寸准确的系统，包含收放、刹车、锁定、减震等多个系统，针对本次设计，我们简化起落架结构，减去了起落架多余部件和线路，留下起落架的收放机构和下位锁，并按照相对尺寸来设计各个零件。如：B747AMM手册中的32-11-00 page2、page4、page5等页。
零件建模过程中，对于单个零件，应该尽量做的与实际形状结构相似，功能相同。对于后面需要连接的多个零件之间，连接处应该规范、合理的设计连接头。简单的零件模型，主要使用CATIA中的拉伸、旋转等特征来完成。对于某些复杂的构件模型，如起落架外筒支柱，则需要通过草绘来定位各个部分的位置，顺序建造各个部分来完成模型。为了美观、形象，零件模型中的棱角、棱边需要进行倒圆角或倒直角，个别部位需要进行拔模等。如果零件的尺寸需要修改时，应该按照制作的相反步骤来修改，避免因修改某项数据而使相关联的其他部位发展变化。
装配模型时，应注意实际中的连接形式。CATIA软件提供了多种的连接形式，如刚性、销钉、圆柱、求、轴承等连接形式。由于起落架中多为插销连接，设计中省略了销钉的作用，连接处都用CATIA装配中的销钉连接来装配。进行销钉连接时，需要进行轴对齐、面对齐和旋转轴确定，并且可以对旋转的角度进行设定。值得注意的是，设计中作动筒外筒和内筒之间的连接应为圆柱连接，起落架外筒与轮轴之间也应为圆柱连接。注意各个零件的连接顺序，原则上因为由上到下连接，由于设计制作的为B747右侧主起落架，横向则为有右向左顺序连接。连接好后，可以按Ctrl+Alt同时鼠标点击模型的原件，手动拖动起落架运动，来测试连接的正确。某些零件有时需要多个零件时，在连接定义中要建立多个连接集，并注意尺寸，防止因为尺寸错误而无法正确连接。起落架斜支柱、锁支柱和锁作动筒需要整体连接到一个平面上才能在收放中运动，所以连接这些结构中的零件时应注意将各个零件的中心平面对齐。模型中需要有三处进行空间固定，固定件分别连接起落架外筒支柱、收放作动筒外筒和位于上部的斜支柱。
ANSYS有元分析为本设计的中心。仿真前需要设定伺服电机来模拟液压作动筒的运动，进而使整个收放机构运动起来。本设计中需要对收放作动筒和锁作动筒处设置伺服电机，锁作动筒由于运动时间短、运动距离短，设置为匀速运动；为更真实的模拟实际中的起落架收放，收放作动筒中的活塞杆设定为加速-匀速-减速的运动方式，将伺服电机设置为自定义分段模式。ANSYS有元分析中，起落架收上时，先是锁作动筒收起，进行下位锁解锁，再由收放作动筒运动，推动起落架运动，收起起落架。与此同时，斜支柱和锁支柱折叠起来，完成收起。
后期，为论文撰稿和完善阶段。通过前面搜索的文献资料和手册，结合设计过程及结果，撰写论文主体。由于论文书面无法形象表现出仿真过程，所以论文中详细的地叙述出仿真过程，并会在答辩中通过视频和软件仿真来表现。论文的结构主要为，前部分主要叙述起落架收放模式，分析B747起落架收放方式；后部分为设计的制作、装配和仿真过程；最后进行总结。

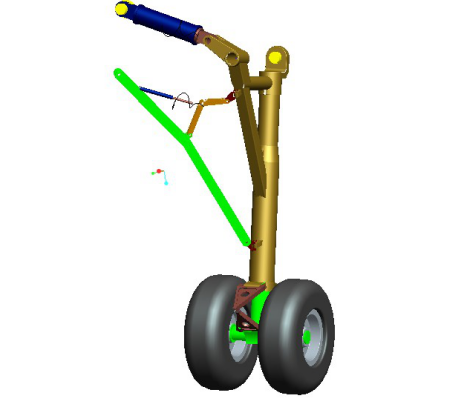

CAD/CAE技术一目前比较成熟的三维模型制造和仿真技术，通过三维软件创建各个部件的三维模型，再组装成机构，添加约束从而限制各个零件的自由度，使机构可以按照指定的运动方式进行运动，即ANSYS有元分析。本设计中，使用CATIA软件建造出B747主起落架各个零件的三维模型，并进行组装，构建出B747主起落架三维模型。
目录
第3章 B747主起落架三维模型建造 1
3.1 CAD/CAE技术 1
3.2 CATIA简介 3
3.3 起落架模型建造 3
第4章 B747主起落架收放ANSYS有元分析 10
4.1 仿真参数设置 10
4.2 仿真过程 12
4.3 仿真结果分析 15
第5章 总结与心得 17
5.1 论文总结 17
5.2 设计心得 17
参考文献 19
参考文献
[1]. 李为吉.飞行器总体设计[M].西安:西北工业大学出版社.2004年.
[2]. 陈琳.飞机起落架收放运动与动态性能仿真分析[D].南京：南京航空航天大学，2007.6.
[3]. 王洪宪.飞机起落架收放动态性能研究及实验验证[D].南京：南京航空航天大学.2009.
[4]. 王咏梅.李春茂.张瑞萍.CATI Wildfire 5.0中文版基础教程[M].北京：清华大学出版社.2010.
[5]. 宋静波.飞机构造基础[M].北京：航空工业出版社.2004.
[6]. 王志谨.姚卫星. 飞机结构设计[M].北京：国防工业出版社.2011.
[7]. 黄传勇, 彭卫东. B747飞机系统[M].广汉：飞院出版社.2010.
[8]. A319/B747/A321 ILLUSTRATED PARTS CATALOG[Z].2005.
[9]. 葛正浩.杨芙蓉.CATI Wildfire 4.0建模基础与实例[M].北京：化学工业出版社.2009.
[10]. A319/B747/A321 AIRCRAFT MAINTENCE MANUAL[Z].2005.
[11]. 杨可桢.程光蕴.李仲生.机械设计基础[M].北京：高等教育出版社.2006.
[12]. 林清安.CATI野火3.0中文版动态机构设计与仿真[M].北京：电子工业出版社.2007.
[13]. 陶梅贞.现代飞机结构设计[M].西安：西北工业大学出版社.2001.
[14]. Mechanical Dynamics Inc.Road Map to Adams/View Documentation,2000.
[15]. D.E.Huntington and C.S.Lyrintzis.Random Parametric Vibration in Aircraft Landing Gear[J].AIAA Paper 96-130-CP,1996.
[16]. 龙江.飞机起落架收放机构的可靠性分析[D].西安：西北工业大学.2005.
