YHZRQ-480真空热水锅炉设计
摘 要
伴随着我国能源政策与能源结构的不断调整，天然气将成为大中城市的重要能源品种，燃气型真空锅炉的应用将更为广泛。燃气型真空供热锅炉由于符合国家的环保政策，集多功能于一体，将会有广阔的应用前景燃气型真空热水锅炉因具有热效率高、环保、运行安全可靠、安装位置不受限制、初投资少、运行费用低等优点，因而日益受到热用户的欢迎，在一些大中城市已逐渐替代传统的燃煤热水锅炉真空热水锅炉是利用水在不同的压力下沸騰温度存在差异的特性来进行工作的，在真空锅炉的工作压力下，燃气燃烧使热媒水温度上升至饱和温度并在水面上产生相同温度的负压蒸汽，管内的冷水被管外的负压蒸汽加热成热水并通至用户处，而管外的水蒸汽则被冷却凝结成水滴落入水面，再被加热成蒸汽，从而完成整个循环过程。
本课题以我厂天地奔牛重型装备科技有限公司使用的真空燃气热水锅炉为研究对象，本文介绍了真空锅炉的工作原理、特点以及常压锅炉热水锅炉的性能比较。
关键词: ：负压；真空；换热；真空热水锅炉
第一张 绪论
1.1本文研究内容和意义
燃气真空热水锅炉即与燃煤热水锅炉相比具有许多优点：（1）负压运行，安全可靠，具有多重安全保护措施；（2）炉内不会结垢，处于真空无氧状态，使用寿命长：（3）结构紧凑，减少占地面积，节省空间；（4）采用铜管换热，热水清洁卫生；（5）一机多用，根据需要可同时提供采暖和生活热水；（6）微电脑自动控制，自动化程度高；（8）锅炉热效率高，节能环保。
对于真空锅炉来讲，因为一般采用中心回燃式燃烧方式，另外在锅炉烟管内加设了折流板，使烟气在锅炉内部的换热时间增长，换热效果更好，降低了排烟温度及排烟热损失，保证了锅炉的效率。另外，很多真空锅炉出厂之前都进行保温处理，有效的降低了锅炉的散热损失，通过这样的特殊处理，使对燃气锅炉效率影响最大的两项热损失大大降低，确保了真空锅炉的高效运转，对锅炉节能具有很重要的意义我国工业和民用锅炉用户，特别是较小容量的热水锅炉，对锅炉的水质有严格的控制标准。对于小容量的采暖热水锅炉，若设置一套软化水装置，则会造成系统过于复杂，同时也增加了运行管理工作量。如果对锅炉的补水不进行处理，就会在烟火管传热面上形成结垢，严重时，可能会导致过热变形，甚至发生严重的事故。另外，严重的结垢会影响传热，降低热水锅炉的热效率，浪费能量。
真空热水锅炉的工作原理是通过烟气一锅炉水蒸汽一热媒水两次换热来制备所需热水。在真空锅炉中，由于锅炉水通常是在出厂前灌注的无离子水，且抽真空至很高的真空度，这样，锅炉水与烟火管传热面的换热是在负压下的沸腾换热，所产生的水蒸汽与管内流动着热媒水的铜管管束的换热是在负压下的凝结换热。因此，炉内不会结垢，可以省去锅炉水的软化处理装置，即节省了投资，又降低了运行成本。
随着人们生活水平的提高，生活热水的用量将会有很大的增长。以燃气为能源的真空热水锅炉，有广阔的应用前景。然而，科学的设计计算方法，合理的结构布置，对提高真空热水锅炉的热效率具有重要的意义。
第二章 真空热水机组的机构及运行原理
2.1 结构

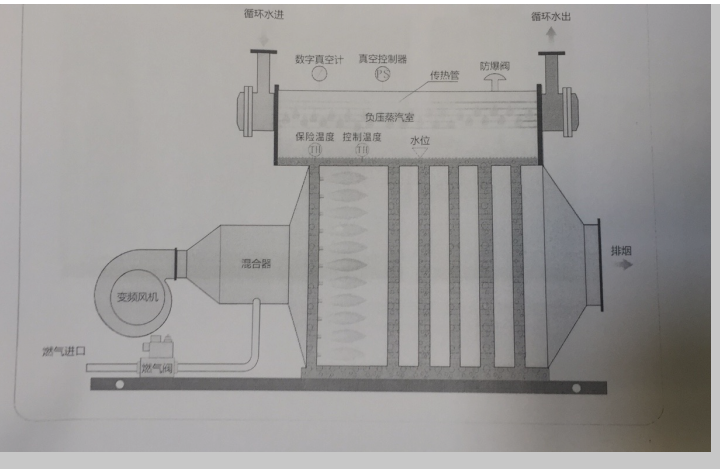

真空热水机组炉体分上下两部分，其中下半部分结构类似于三回程湿背式锅壳蒸汽锅炉，即炉胆和烟道组成受热面；而上半部分为真空室（负压蒸汽室），其空间内装设有管式汽-水热交换器，用来加热流过换热器中的循环水。
2.2运行原理
真空热水机组具有供采暖热水、卫生热水等多种功能，并可根据用户要求提供两路热水。热水机组采用高纯度脱氧水作为传热介质，该介质无毒，无味，出厂前已封装于机组内；机组运行时介质在内部封闭循环，炉体始终处于负压状态。
工作时空气和燃气完全预混后进入特制燃烧排燃烧产生热能，加热始终处于饱和状态的工作介质，介质吸收热量后部分由液体变成气态蒸汽，该蒸汽在内置式换热器管外凝结，释放热量，使换热管内的水吸热后温度升高，供应外界使用；而蒸汽本身放出热量后重新又凝结成液态；回到介质中重复使用，如此不断循环，实现不断地向外界供应热水。
