燃煤锅炉整体设计
目 录
一、设计的初始数据 1
1.1 设计任务 1
1.2 煤的成分 1
1.3 过量空气系数和漏风系数 2
二、辅助计算 2
2.1 燃烧计算表 3
2.2 烟气特性 3
2.3 烟气焓温表（用于炉膛、屏式过热器、高温过热器的计算） 5
2.4 烟气焓温表（用于低温过热器、高温省煤器的计算） 6
2.5 烟气焓温表（用于高温空预器、低温省煤器的计算） 6
2.6 烟气焓温表（用于低温看空预器的计算） 7
2.7 锅炉热平衡及燃料消耗量计算 7
三、炉膛热力计算 9
3.1 炉膛校核热力计算的步骤 9
3.2 炉膛几何特征的计算 10
3.3 炉膛热力计算中的几个问题 13
3.3.1 炉膛校核热力计算 15
3.3.2 炉膛顶棚辐射受热面系热量及工质焓增的计算 17
四、对流受热面的热力计算 18
4.1 屏的结构数据计算 18

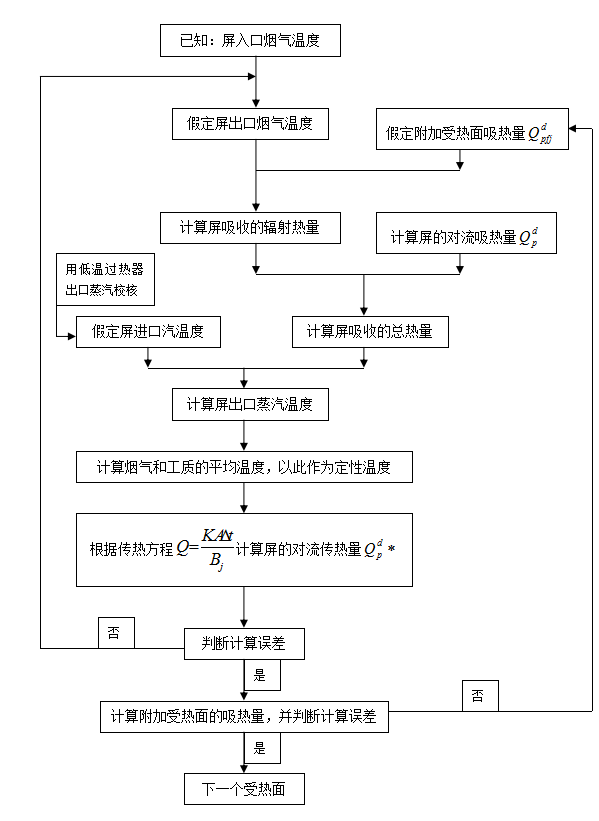

4.2 屏的热力计算 20
4.3 凝渣管（或悬吊管） 24
五、锅炉设计图纸（附后面） 25
参考文献 26
一、设计的初始数据
1.1 设计任务
1)锅炉额定蒸汽量：368t/h
2)给水温度：180℃
3)过热蒸汽温度：550 ℃
4)过热蒸汽压力:8M
5)排污率： ＝ 2％
6)排渣方式：固态
7)燃烧方式：四角切圆燃烧
8)冷空气温度：＝25℃
9)空气中含中蒸汽量：＝10g/kg
1.2 煤的成分
1)燃料名称：焦作无烟煤
2)煤的收到基成分：
① 碳Car＝66.1％
② 氢Har＝2.2％
③ 氧Oar＝2％
④ 氮Nar＝1％
⑤ 硫Sar＝0.4％
⑥ 灰分Aar＝21.3％
⑦ 水分Mar＝7.0％
3)煤的干燥无灰基挥发分 Vdaf＝6％
4)灰熔点特性：
DT = 13100℃ ST = 1370℃ FT =1420℃
参考文献
[1]冯俊凯 沈幼庭 杨瑞昌.锅炉原理及计算[M].北京：科学出版社，2003
[2]清华大学热能工程系热能工程教研室，锅炉原理及计算[M].北京：科学出版社，1987
[3]樊泉桂主编，阎维平副主编，锅炉原理[M]，北京：中国电力出版社，2004
[4]王奇,常士亮.WRKT-III型双通道煤粉燃烧器在江源公司130t/h燃煤锅炉上的应用[J],安徽电力，2006年9月,第23卷第3期
[5]李加护，锅炉课程设计指导书[M].北京：中国电力出版社，2007
[6] 阎维平，洁净煤发电技术[M].北京：中国电力出版社，2002
[7]叶涛主，热力发电厂[M].中国电力出版社.2006.8
[8]刘建政、陈军、张刚、王海东、宋洪昭，130t/h煤粉炉大速差双通道燃烧器改造，黑龙江电力，2002年8月
