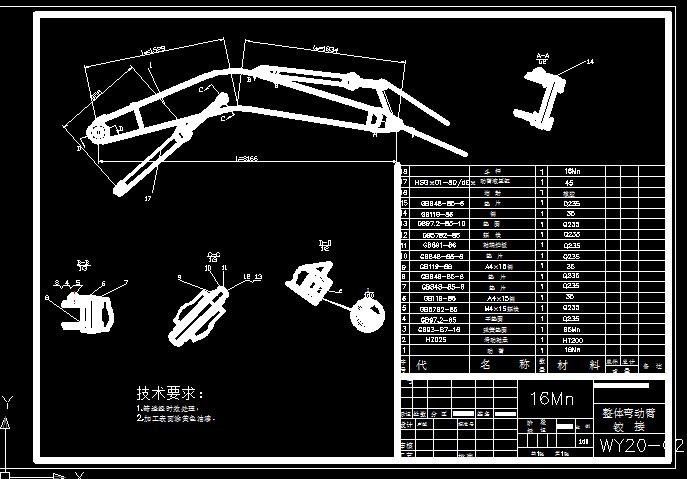

液压反铲装置设计 摘 要：本次设计的题目是液压挖掘机反铲装置机构。与其它类型的挖掘机相比，这种类型的挖掘机因有良好通过性能应用最广，对松软地面或沼泽地带还可采用加宽、加长以及浮式履带来降低接地比压。液压挖掘机反铲装置的主要特点为：反铲是中小型液压挖掘机的主要工作装置。液压挖掘机的反铲装置由动臂，斗杆铲斗，以及动臂油缸，斗杆油缸，铲斗油缸和连杆机构组成。其构造特点是各部件之间的连接全部采用铰接，通过油缸的伸缩来实现挖掘工作中的各种动作。动臂的小铰点与回转平台铰接，并以动臂油缸来支撑和改变动臂的倾角，通过动臂油缸的伸缩可使动臂绕小铰点转动而升降。斗杆铰接于动臂的上端，斗杆与动臂的相对位置由斗杆油缸来控制，当斗杆油缸伸缩时，斗杆便可绕动臂上焦铰点转动。铲斗与斗杆前端铰接，并通过铲斗油缸伸缩使铲斗绕该点转动。为增大铲斗的转角，通常以连杆机构与铲斗连接。本次设计的主要参数是斗容量0.2m3,它属于中小型液压挖掘机，主要设计挖掘机的工作装置。
在设计中，采用了轮胎式行走装置，来满足要求。上部转台是全回转式，因此它可在一个更大的范围内工作。又因采用液压传动控制而使整机性能得以改善。与机械式挖掘机相比，其挖掘力提高到2～3倍，整机质量约为5吨，挖掘力约为30kN，最大卸载高度约为2.65m，最大挖掘深度4.2m，最大挖掘半径约为5.728m，从中可以看出整机作业能力有了很大的改进，不仅挖掘力大，且机器重量轻，传动平稳，作业效率高，结构紧凑。另外，还对挖掘机的工作装置提出基于结构推理的机构方案创新设计方法。
关键词：液压挖掘机 ；挖掘机构 ；创新设计
目 录
1 绪论 1
1.1液压挖掘机的工作特点和基本类型 1
1.1.1液压挖掘机的主要优点 1
1.1.2液压挖掘机的基本类型及主要特点 2
1.2反铲装置的工作原理 2
2 总体设计方案 4
2.1工作装置设计方案原则 4
2.2液压系统设计方案原则（总体） 4
2.2.1对液压系统作业动作要求 4
2.2.2对液压系统基本的要求 5
3挖掘机工作装置设计.............................6
3.1确定动臂的结构形式………………………………………………………………………..6
3.2动臂、铲斗机构参数的选择…………………………………………………………...6
3.2.1反铲装置总体方案的选择………………………………………………………….6
3.2.2铲斗参数的选择 7
3.2.3 动臂机构参数的选择 8
4 液压挖掘机工作装置运动仿真 13
4.1模型建立………………………………………………………………………………..13
4.2构件运动配装……………………………………………………………………..……15
4.3构件运动仿真………………………………………………………………………17
参考文献
曹善华、余涵.单斗液压挖掘机.北京：中国建筑工业出版社，1980
孔德文、赵克利.液压挖掘机.北京：化学工业出版社，2007
高衡、张全根.液压挖掘机.北京：中国建筑工业出版社，1981
阎书文.机械式液压挖掘机.北京：机械工业出版社，1982
天津工程机械研究所.单斗液压挖掘机.北京：中国建筑工业出版社，1976
何存兴.液压传动与气压传动.华中科技大学出版社，2000
张铁.液压挖掘机结构、原理及使用.东营：石油大学出版社，2002
黄宗益，王康.液压挖掘节能控制.建筑机械，1997
张平格.液压传动与控制.北京：冶金工业出版社，2004
成大先.机械设计手册.北京：化学工业出版社，2002
吴相宪、王正为、黄玉堂.实用机械设计手册。徐州：中国矿业大学出版社，1993
唐大放、冯晓宁、杨现卿.机械设计工程学.中国矿业大学出版社，2001
李壮云.中国机械设计大典.江西科学技术出版社，2001
唐经世、高车安.工程机械.北京：中国铁道出版社，1996
周士昌.液压系统设计图集.北京：机械工业出版社，2003
杜迪生、张永惠.挖掘机电气传动与故障诊断.北京：冶金工业出版社，1994
张玉川.进口液压挖掘机国产化改造.成都：西南交通大学出版社，1999
R.N.Hancox,Hydraulic System for Excamator,U.S.Patent 3406850.
OCT.22,1968
R.K.Tessmann,I.T.Hong,Hydraulic Pump Performance as a Function
Of Speed and Pressure,SAE961741
[20] 张华,郭荣春,周进. 挖掘机动臂在Pro/ E 中的动态模拟与分析[J ] . 农业装备与车辆工程,2005.
[21] 王志利,韩刚. Pro/ EN GINEER 在挖掘机设计中的应用[J ] . 起重运输机械,2005
[23] 孙印杰,田效伍,郑延斌. 野火中文版Pro/ Engineer 基础与实例教程[M] . 北京:电子工业出版社,2004.
[24] 方建军,刘仕良. 机械动态仿真与工程分析———Pro/ Engineer Wildfire 工程应用[M] . 北京:化学工业出版社,2004 .
[25] 范进桢,张宝忠,秦贵林. 挖掘机的运动学分析[J ] . 煤矿机械,2004
[26] 朱向哲,林伟,谢禹钧. 双螺杆非啮合螺纹元件错列角对挤出特性的影响[J ] . 石油化工高等学校学报,2005 ,18
[27] 祝凌云,李斌. Pro/ EN GINEER 运动仿真和有限元分析[M] . 北京:人民邮电出版社,2004.
[28] 郭卫,杨武成,张传伟. 基于Pro/ E 的液压挖掘机工作装置运动仿真[J ] . 建筑机械
