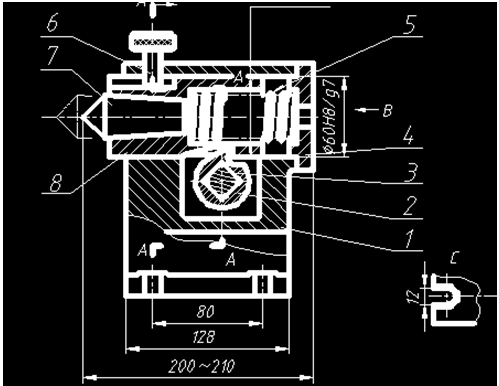

基于ＵＧ的尾架零件造型及结构设计
在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。尾架有普通液压尾架和可编程液压尾架。
夹紧装置是尾架的一个很重要的组成部分。
夹紧装置的基本任务就是保持工 件在定位中所获得的既定位置以便在机械加工过程中受到切削力、离心力、惯 性力等外力的作用下不发生振动和位移确保加工质量的生产安全。夹紧装置 的设计和选用是否正确合理对于保证加工质量、提高生产率、减轻工人劳动强 度有很大影响。为此夹紧装置的设计应满足以下基本要求
(1)在夹紧过程中应能保持工件定位时所获得的正确位置 (2)夹紧应可靠和适当
（3）夹紧装置应操作方便、省力、安全
(4)夹紧 装置的复杂程 度和自动化程度应 与工件的生 产批量和生产 方式相适 应。
一般夹紧装置有两个基本部分组成
(1)力源装置。即产生原始作用力的部分
(2)夹紧 机构即接收 和传递原始作用力 使之变为 夹紧力并执 行夹紧任 务的部分。夹紧机构包括中间递力机构和夹紧元件。中间递力机构把力源传递给 夹紧元件再由夹紧元件直接与工件接触最终完成夹霸任务。一般递力机构可 以在传递夹紧作用力过程中改变夹紧作用力方向和大小并具有一定的自锁性 能以保证夹紧可靠。 该尾架采用偏心夹紧机构和螺旋夹紧机构。
课题需要完成的任务：
1．结合给定要造型的安全阀，绘制其简图，说明其工作原理，各个零件的名称和作用；
2．简介绘制溢流阀造型软件AUTOCAD2007或2010。
3．绘制各个零件的二维平面图，分析零件结构设计思路，记录操作命令使用过程；
4．绘制各个零件的三维立体图，记录操作命令使用过程。
5．绘制溢流阀的三维组合图，记录操作命令使用过程。
6．编写设计说明书（25-35页）；
7．专外翻译（大于3000字符）。
目 录
1. 尾架的简介--------------------------------------------------------------1
2. CAD软件的简介--------------------------------------------------------4
3. 二维图的拆画-----------------------------------------------------------8
4. UG软件简介 ----------------------------------------------------------24
5. 三维零件的勾画 -------------------------------------------------28
6．参考文献---------------------------------------------------------------43
7. 毕业设计小结----------------------------------------------------------44
8. 专业外文资料原文----------------------------------------------------45
9. 专业外文资料翻译----------------------------------------------------55
参考文献
1.高晓康、陈于萍，互换性与测量技术修订版。高等教育出版社。
2.钱可强，机械制图（第二版）。高等教育出版社
3.吕伟文，机械设计基础。电子科技大学出版社
4.姜敏风，工程材料及热成型工艺（第二版）。高等教育出版社
5.百度百科
