菱形挂篮结构优化设计
摘要

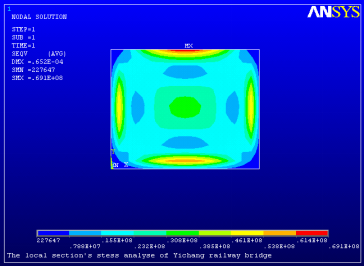

本题目来自工程实际，以现有的桥梁挂篮为模型进行技术改进，设计过程中挂篮的可靠性和安全性作为重点考虑的方面。本设计内容具有很高的实用价值，涉及到机械、力学和液压设计方面的知识，通过本毕业设计，能够将大学中学到的机械、力学和液压设计方面的知识很好的用到实际工程中，培养实际工程设计的技能。本设计针对特高桥和一些有特殊要求的现浇桥梁设计挂篮，主要内容有根据桥梁尺寸设计挂篮，并对挂篮进行结构、强度计算、液压系统设计、利用相关软件模拟挂篮制作，挂篮装配动画及工作原理动画。
关键字：菱形挂篮；结构优化
一、菱形挂篮的拼装
1、 挂篮组成
主桥采用的菱形挂篮有3片主桁，整个挂篮宽约17m（含外模支架），单只挂篮纵向长约15m。由三片主桁构架、底模平台及限位系统、内外模吊挂系统、走行系统、锚固系统、内外模等7大部分组成。（见附件1：菱形挂篮结构组成表）
刚构箱梁斜腹板斜率为5.5:1，底板宽度从1#块至跨中由9.603m渐变至12.727m，节段施工中挂篮底模逐节段调整配备满足底板宽度变化，挂篮侧模下部两端设对顶杆夹紧底模。
2、 挂篮拼装
（1） 挂篮的制造和拼装应按设计图纸进行，挂篮加工后，对整个结构进行预拼装检查，办理签证，合格后方能运往工地安装。
（2） 挂篮主桁现场在主墩0号块梁面拼装，利用墩旁塔吊辅助起吊作业，先安装走道梁，再主桁架及其联结系，走行到施工1号块的位置时锚固于0块梁体上，再安装前上横梁，然后安装吊带；底模平台在船上组拼（11#、12#墩一侧在靠帮船上拼装，另一侧在铁驳上拼装，13#墩根据将来水位情况提前确定拼装方案），完成后浮运至1号块下方，提升就位，后端锚固，前端吊挂；主桁及底模平台安装完成后开始安装外侧模板及其支撑架和外导梁。
挂篮拼装程序：走道 主桁架 横联及平联 前上横梁、前吊挂及走行
机构 底模后吊挂 底模平台及底模 外侧模 内模 脚手平台 其它构件。
（3） 安装前对关键部位重点交底和检查，上一道拼装工序完成后，须经检查合格签证后方准进行下一道工序。
（4） 挂篮拼装完成后，对结构螺栓、焊缝、杆件数量、规格等进行仔细检查，并在检查合格办理签证后进行静载试压。
参考文献
[1] 王序森，唐寰澄.桥梁工程[M].中国铁道出版社.1995.12.
[2] 雷俊卿.桥梁悬臂施工与设计[M].人民交通出版社.2000.05.
[3] 陈伟，李明.桥梁施工临时结构设计[M].中国铁道出版社.2002.
[4] 黄绳武.桥梁施工及组织管理[M].人民交通出版社.1993.03.
[5] 雷俊卿.桥梁悬臂施工与设计[M].人民交通出版社.2000.05 .
[6] 李庆宇，张佳.机械制造装备设计[M].北京:机械工业出版社.2003.8.
[7] 李明. 桥梁悬臂施工[M].第五版，北京：中国计量出版社.2007.6.
[8] 朱征.机械工程材料[M].国防工业出版社 第二版. 2011.5.
[9] 曹玉平，阎祥安.液压传动与控制[M].天津-天津大学出版社.2003.8.
[10] 刘玉彬.结构力学[M].北京-科学出版社.2004 ISBN 7-03-013575-X.
[11] 郁龙贵，乔世民.机械制造基础[M]北京-清华大学出版社.2009.
[12] 陈伟，李明.桥梁施工临时结构设计[M].北京:中国铁道出版.2002:85-119.
[13] 雷俊卿.桥梁悬臂施工与设计[M].北京:人民教育出版社.2000.
[14] M．S．Troitsky．Theory and Design of Cable stayed Bridge．Crosby Lockwood Staples．10don，1977．
[15] Fleming．Nonlinear Static Analysis of Cable—stayed Bridge Structure．Inter J．Compu-ter＆Structures，1979，VoLlO．
