CHNT型单联空气开关造型与装配实现
摘要
经过两个月的工作，我深刻的体会到大学三年所学知识的实用之处。经过制作毕业设计前的准备，对CHNT型单联空气开关的进一步了解，我才更懂得断路器的用途之广泛和其重要性。断路器的用途不同所以种类也就非常多。我所做的CHNT型单联空气开关虽然是家用小型的，但其内部元件和工作原理基本与其他大型的断路器相似。在以后的生活中可以有很大的帮助。通过UG以及CAD等软件的使用完成了此次的测绘与装配。
关键词： 设计 测绘 装配
Abstract
After two months of work, I deeply appreciate the university three years of practical knowledge of the place. After making preparations before graduation, on CHNT single joint air switch further information, I know how to use the wide range of circuit breaker and its importance. Therefore, the use of different types of circuit breakers also very large. I did CHNT single joint air switch, although a small home, but the basic principle of the internal components and circuit breaker and other large similar. Later in life can be very helpful. By UG, and the use of CAD software such as completion of the mapping and assembly.
Keywords: design mapping assembly
目 录
毕业设计任务书..................................... 2
摘要................................................3
概述............................... ................4
第一章 低压断器的原理与构造.........................5
第一节 低压断路器的结构和基本工作原理..........5
第二节 低压断路器的工作坏境和主要技术参数......6
第二章 低压断路器的拆卸.............................6
第三章 低压断路器的测绘与三维造型...................7
第一节 测绘零件注意事项..............................10
第二节 断路器的前壳的测绘与三维造型....................11
第三节 断路器的后壳的测绘与三维造型....................18
第四节 其他零件的测绘与三维造型........... ............20

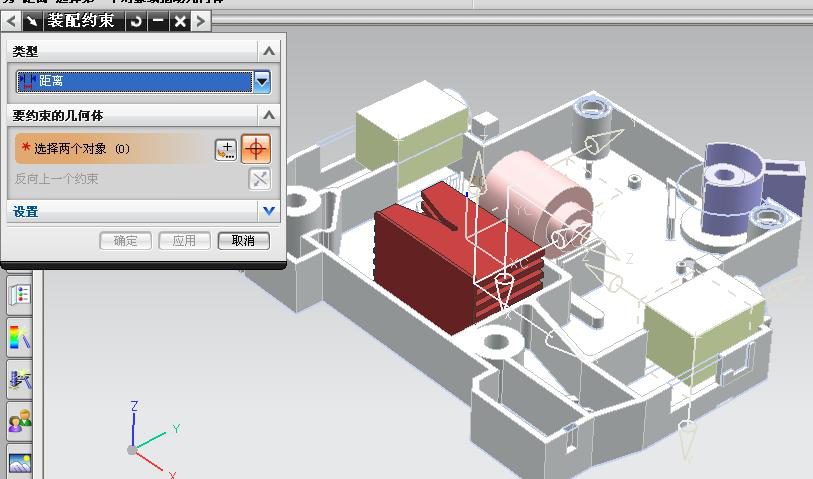

第四章CHNT型单联空气开关的组装.....................29
参考文献............................................34
致谢辞..............................................35
附录英文............................................34
附录中文............................................37
概述
在现代社会，工业、农业、交通运输、国防、文教卫生、金融、商业、旅游服务和人民生活等领域都离不开电能。店里产生后，其输送、使用中，配电是一个极其重要的环节。配电系统所用电器具包括变压器和各种高低压电气设备，而低压断路器则是一种使用中量大而面广的电器产品。
什么是低压断路器？低压断路器是能够接通、承载及分断正常电路条件下的电流，也能在规定的非正常电路条件（过载、短路、特别是短路）下接通、承载一定时间和分断电流的开关电器。断路器，我国在20世纪六七十年代也称自动开关、空气开关和空气断路器。
低压断路器，从它的结构、用途和所具有的功能来分，有万能式（又称框架式，国际上通称Air circuit breaker,简称KCB）和塑料外壳式断路器（我国旧称装置式，国际上通称Moukledcase circuit breaker,简称 MCCB，或称无熔丝断路器－NO-fwse breaker,简称NFB，小型壳式断路器，Miniature (Micro) circuit breaker,简称MCB，两大主要类。还有一些特殊用途的断路器，如灭磁断路器、真空断路器等。
万能式和塑料外壳式断路器，他们的相同作用是：
1)在正常情况下，作不蘋繁合、分电路或启动、停止电动机。
2)当电动机或线路发生过载、短路或欠电压（电力不足）等故障时，能自动切断电路，予以保护。
根据保护对象的不同，断路器又分为三个类型：
1)配电保护型－保护电源和电气线路（电线、电缆和设备）。
2)电动机保护型－专作用电动机的不频繁起动、运行中分断，以及在电动机发生过载、短路、欠电压时的保护，一般它所保护电动机的功率多数在200KW及以下。
3)家用和类似用途保护型－以前称导线保护断路器，属于电路末端的照明、家用电器等的保护。
参考文献
1、UG三维造型与数控加工编程实例精解
过小容，李坤 《UG三维造型与数控加工编程》
2、机械制图：机械类专业/金大鹰主编.-2
版.-北京：机械工业出版社，2008.1 《机械制图》
3、新型断路器实用手册
杨帮文编 电子工业出版社 《新型断路器实用手册》
4、低压断路器的开关电弧与限流技术.
北京：机械工业出版社，2007 《低压断路器的开关电弧与限流技术》
5、低压断路器用电子式控制器(GB/T22710-2008).
北京：中国标准出版社，2009. 《低压断路器用电子式控制器》
