养殖场饲料输送装置的设计与制造

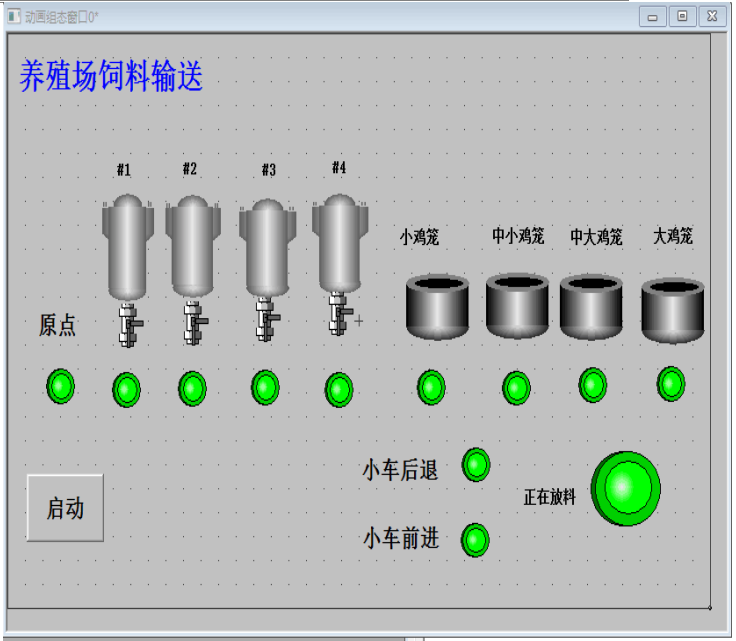

摘要：现如今，自动化产业越来越发达，我们可以将这些技术广泛应用。而在养殖厂里，就需要自动化技术为鸡自动投喂饲料。设计出一套完整鸡饲料投喂控制系统，不仅杜绝了人工投喂的人力成本，而且还能精确需要投喂的量，从而保证鸡的健康成长。本次设计采用PLC和触摸屏控制来实现鸡饲料的自动投喂系统的设计和方法。此设计，方便可靠，精度高，维护方便，低成本，完全可以用于鸡饲料投喂。本设计通过触摸屏输入所要求的投喂量并下载到PLC内部寄存器，触摸屏界面实时显示小车的运行状态。利用PLC控制小车前进与后退、储料罐的电磁阀开闭。最后实现鸡饲料的投喂。本论文主要分为三大体，第一部分是关于目前鸡饲料投喂现状，缺点以及改进方法。第二部分是关于饲料输送装置的总体架构。第三部分主要是PLC和触摸屏的程序设计。
关键词：自动输送，PLC，触摸屏。
Design and manufacture of feed conveying device in aquaculture farm
Abstract：Nowadays, the automation industry is becoming more and more developed. We can apply these technologies widely.In farms, automation technology is needed to feed chickens automatically.A complete chicken feed feeding control system is designed, which not only eliminates the human cost of artificial feeding, but also accurately needs the amount of feeding, so as to ensure the healthy growth of chickens.This design uses PLC and touch screen control to realize the design and method of chicken feed automatic feeding system. This design is convenient, reliable, high precision, convenient maintenance and low cost. It can be used for feeding chicken feed. This design input the required feeding amount through the touch screen and download it to the internal register of the PLC. The touch screen interface shows the running status of the car in real time. PLC is used to control the car forward and backward, and the solenoid valve of the storage tank is opened and closed. Finally, feed chicken feed was realized. shortcomings and improvement methods. The second part is about the general structure of feed conveyor. The third part is mainly about the programming of PLC and touch screen.
Keywords：automatic batching,PLC,touch screen.
一、引言
1.1课题来源及研究意义
本课题来源于养殖产业，不同成长阶段的鸡，需要投喂不同种类的饲料。因此，在投喂的过程中，需要分清哪种鸡要喂哪种饲料，然后再由小车输送饲料，每种鸡投喂多少量与鸡的健康密切相关。这是养殖企业在竞争中的先决条件。本次设计可以提高企业的饲养效率，减低成本，获取更多效益。
1.2 鸡饲料投喂现状、缺点及改进方法
1.2.1 鸡饲料投喂现状
鸡饲料输送主要通过人推着小车，到达储料罐时，储料罐卸料。要喂养不同大小的鸡，饲料量也不一样。通过称重计算出要输送多少饲料。取料完毕之后，小车到达鸡笼的投料口处。卸完料之后，再取料送到下一处，以此往复。
1.2.2 鸡饲料投喂的缺点
一方面，这种人工投喂的方法，不仅耗时耗力，而且由于人工投喂精度差，不能保证每个鸡笼有合适饲料量，这样会影响到鸡健康成长。另一方面，现在的人工费越来越贵，长此以往，必然是一笔不晓得费用。而人工投喂不精确，容易造成浪费，这样就形成物料，人工两方面成本增加，养殖企业利润下降。
1.2.3 如何改进
为了改变人工鸡饲料投喂的缺点，我们可以使用饲料量数据输入触摸屏，然后使用PLC编写程序，PLC利用信号线控制外部设备，小车就能自动完成取料、送料工作。
目 录
摘要
一、引言 1
1.1课题来源及研究意义 1
1.2鸡饲料投喂现状、缺点及改进方法 1
1.2.1鸡饲料投喂现状 1
1.2.2鸡饲料投喂的的缺点 1
1.2.3如何改善 1
1.3本课题的主要研究内容 1
1.4选择方案 3
二、 基于PLC的养殖场饲料输送装置的设计与制造 4
2.1 PLC简介 4
2.1.1 PLC的产生与发展 4
2.1.2 PLC的种类 4
2.1.3 PLC的结构 4
2.2自动送料装置简述 5
2.3 自动送料装置的硬件设计 6
2.3.1接近开关的设计 6
2.3.2 开关电源设计 6
2.3.3 取料车单元设计 7
2.3.4 触摸屏设计 7
2.3.5 PLC设计 8
2.3.6 PLC外部接线设计 9
三、 自动送料装置的控制系统软件设计 13
3.1 PLC控制系统软件设计 13
3.1.1 PLC程序设计 13
3.1.2 PLC设计流程图 14
3.2 触摸屏软件设计 16
3.2.1 软件结构 16
3.2.2 人机界面的内部对象 17
3.2.3 主程序设计 18
3.3 系统调试 19
四、 全文结论 20
五、 附录 21
附录一 PLC程序图 21
附录二 人机界面 25
附录三 所需元器件清单 26
附录四 主电路图 27
六、 致谢 28
参考文献 28
参考文献
[1]龚运新 . PLC技术及应用 . 北京：清华大学出版社[J]，2009.
[2]高钦和 . 可编程控制器应用技术与设计实例 . 北京:人民邮电出版社[J]，2004.
[3]李国芳、劳泽峰 . 可编程控制器、变频器与组态软件综合应用技术 . 合肥：合肥工业大学出版社[J]，2015.
[4]韩晓颖 . 三菱FX系列PLC基础及应用 . 北京：机械工业出版社[J]，2010.
[5]龚华 . 三菱FX系列PLC应用技术 . 北京：人民邮电出版社[J]，2010.
[6]陆正娅 . 小型综合自动化系统集成 . 西安：西安电子科技大学[J]，2005.
